DEHN Überspannungsableiter DG MP YPV 1200 FM

Überblick

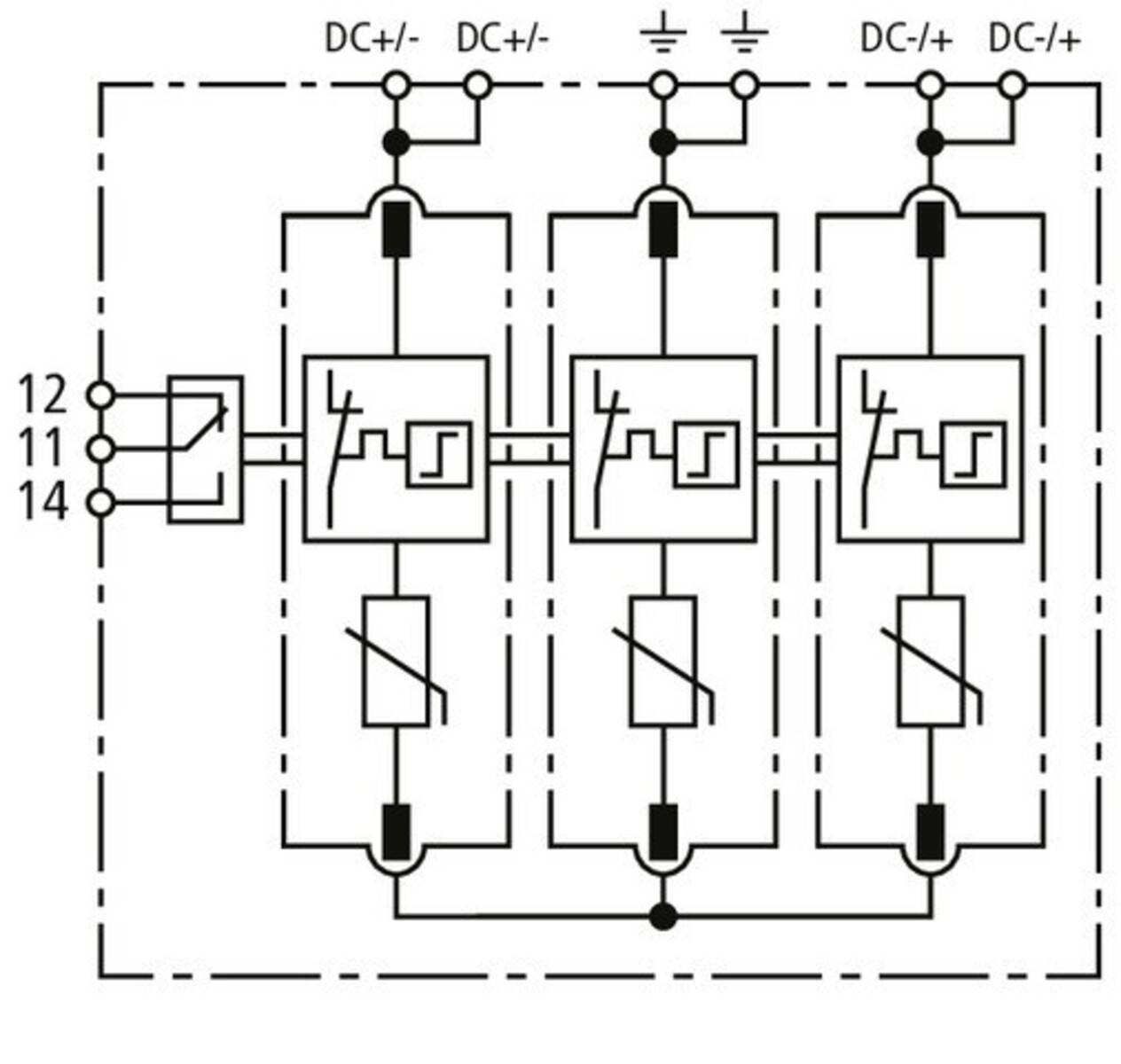

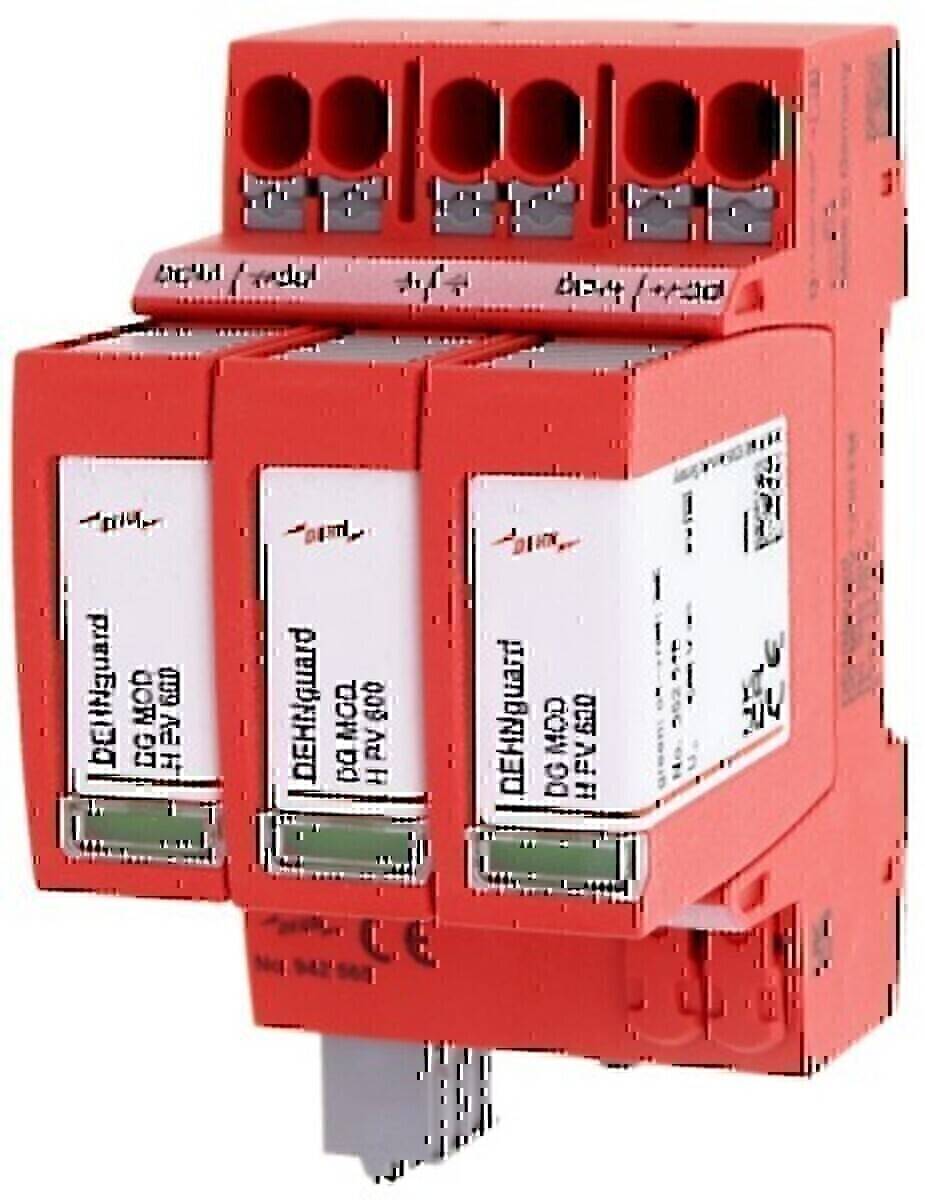

Mehrpoliger Überspannungsableiter DEHNguard MP YPV, Typ 2 nach EN 61643-31, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Beschreibung

• hersteller: DEHN
• bezeichnung: Überspannungsableiter PV-Anlagen b.1170V
• typ: DG MP YPV 1200 FM
• netzform dc: ja
• netzform it: nein
• netzform tn: nein
• netzform tn-c: nein
• netzform tn-c-s: nein
• netzform tn-s: nein
• netzform tt: nein
• netzform sonstige: nein
• anzahl der leiter (ohne erde): 2
• nennableitstoßstrom (8/20): 20 kA
• max. ableitstoßstrom (8/20): 40 kA
• max. pv-spannung: 1170 V
• schutzpegel: 4 kV
• kurzschlussfestigkeit (isccr): 10 kA
• integrierter kurzschlussschutz: nein
• integrierte vorsicherung: nein
• leckstromfrei: nein
• montageart: Hutschiene TH35

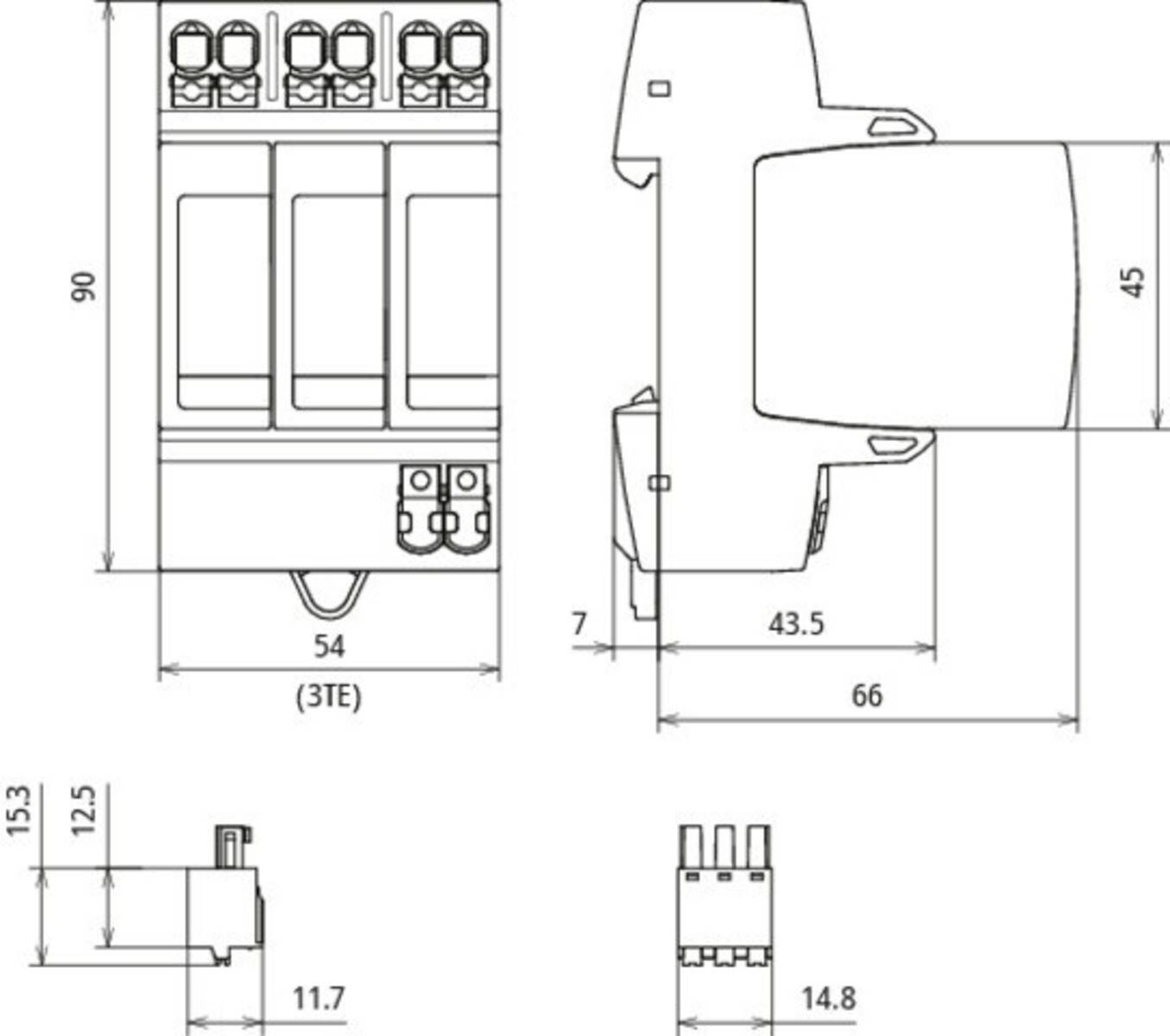

• baugröße: 3 TE
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 10 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 10 mm²
• mit fernmeldekontakt: ja
• signalisierung am gerät: optisch
• prüfklasse typ 2: ja
• schutzart (ip): IP20
