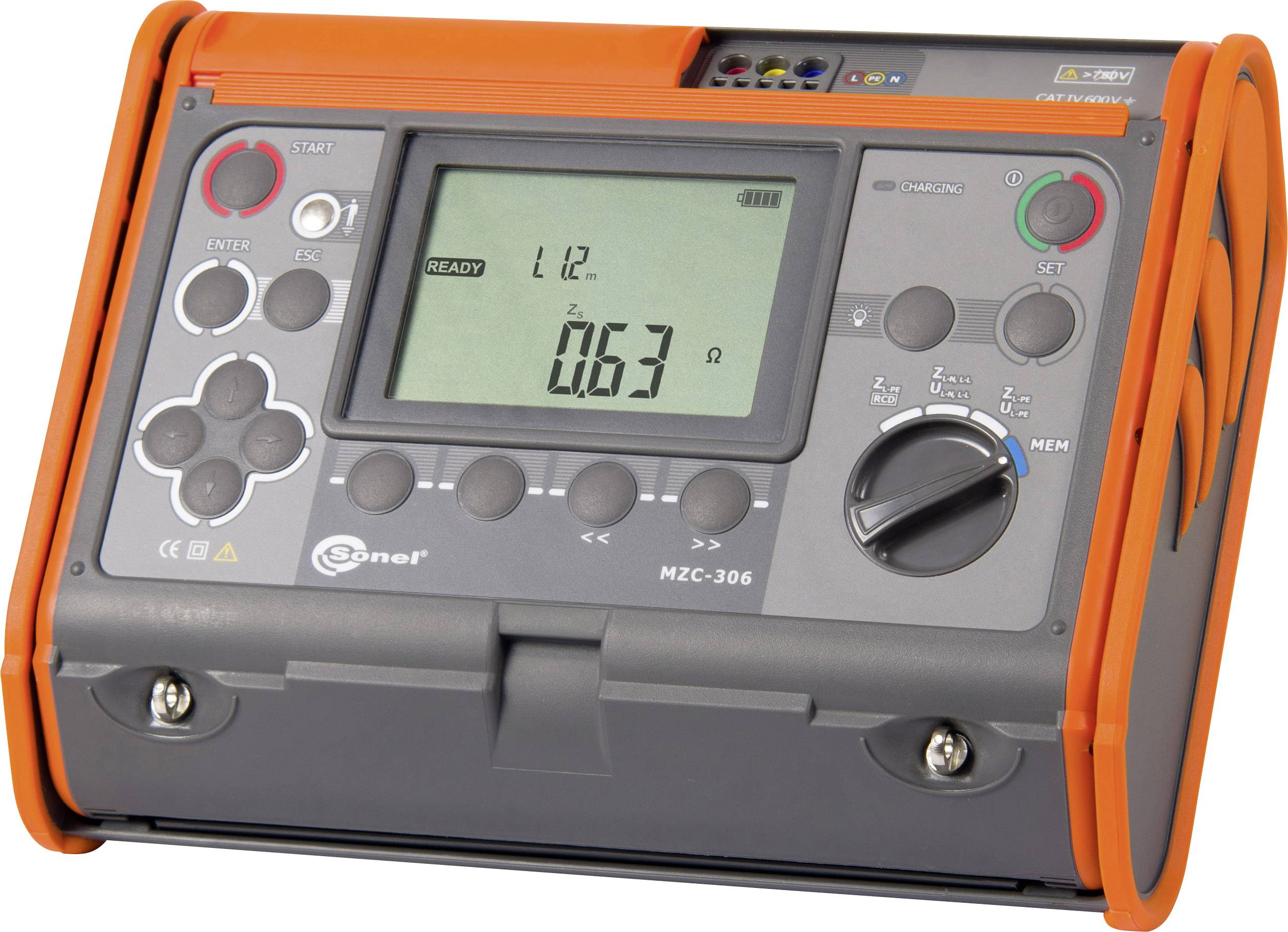

Sonel MZC-306 Installationstester

Überblick

Schleifenimpedanzmessung: ZL-PE,ZL-N,ZL-L an Netzspannung bis 750V
Messtrom: max. 30A
Autom. Errechnung des Kurzschlussstromes
Spannungsmessung AC
Frequenzmessung
Messbereich nach IEC 61557
Prüfung des korrekten PE Anschlusses
Datenübertragung per USB
Speicher für 990 Messwerte

Beschreibung

Das effektive Schleifenimpedanzmessgerät MZC-306 von Sonel dient der Schleifenmessung von ZL-PE, ZL-N und ZL-L in Netzen von 110V-715V mit Frequenzen von 45 bis 65Hz. Die Messungen werden nach Überprüfung des korrekten PE- Anschlusses mit einem Prüfstrom abhängig von der Netzspannung mit maximal 30A durchgeführt. Nach der automatischen Kalkulierung des Kurzschlussstromes kann somit die korrekte Funktion der Überstromschutzeinrichtung festgestellt werden. Weitere Messparameter wie AC Spannung u. Frequenz können dann per USB-Kabel an den PC übertragen und über die Software Sonel Reader ausgewertet werden.

Eigenschaften

Gummigeschütztes robustes IP 54 Gehäuse;CAT IV 600V;Schutzart: IP67;CEE-Adapter 16A u. 32A 4- o. 5-polig;Prüfleitungungen und Krokodilklemmen;UNI-Schutzkontakt-Stecker;Tragetasche;Protokollsoftware Sonel Reader;Datenübertragung per OR-1-Adapter;LR6 Batterien

Lieferumfang

• UNI-Schutzkontakt Adapter WS-05 (winkel)
• Messleitung 1,2m gelb
• Messleitung 1,2m blau
• Messleitung 1,2m rot
• Krokodilklemme blau K02
• Krokodilklemme rot K02
• Prüfspitze blau
• Prüfspitze rot
• Prüfspitze gelb
• Tragtasche L-4
• USB Kabel
• Akku Ni-MH
• 4,8V
• 4,2Ah
• Trageband
• Batterieladegerät Z7
• Software: Sonel Reader
• Bedienungsanleitung
• Kalibrierzertifikat
