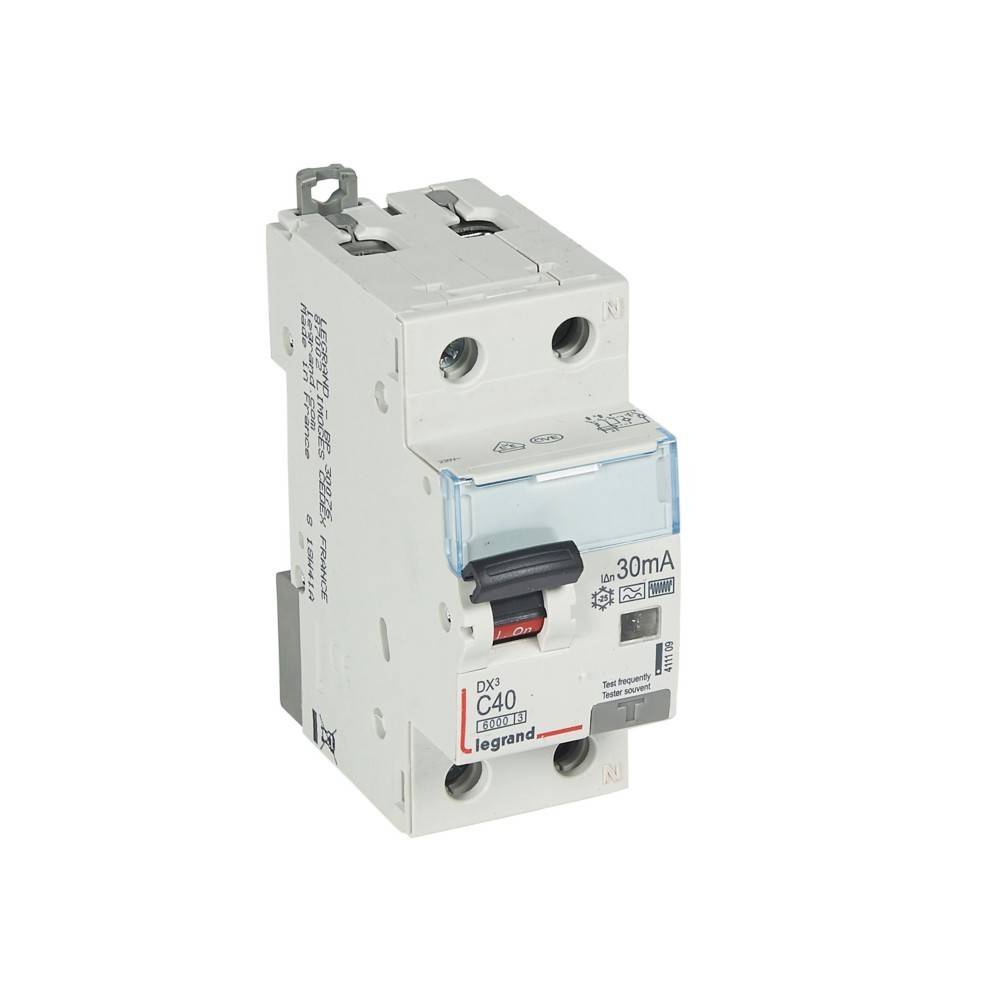

Legrand FI/LS-Schalter Legrand 411109

Überblick

Legrand FI/LS-Schalter DX3, 1-polig mit mitschaltendem Neutralleiter, Typ F, Mischfrequenzsensitiv nach EN 62423, EN 61009-1, VDE 0664-20, kurzzeitverzögert, verzögert mindestens 10 ms, Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 30 mA.C-Charakteristik, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Bemessungsschaltvermögen Icn 6 kA, Stoßstromfest bis 3000 A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

Beschreibung

• hersteller: Legrand
• bezeichnung: FI/LS-Schalter C-Charakt., 40A, 6kA
• typ: Legrand 411109
• polzahl (gesamt): 2
• anzahl der abgesicherten pole: 1
• bemessungsspannung: 240 V
• bemessungsstrom: 40 A
• bemessungsfehlerstrom: 0,03 A
• fehlerstrom-typ: F
• energiebegrenzungsklasse: 3
• bemessungsabschaltvermögen nach en 61009: 6 kA
• bemessungsabschaltvermögen nach iec 60947-2: 6 kA
• bemessungsschaltvermögen icn nach en 61009-1: 6 kA
• stoßstromfestigkeit: 3 kA
• spannungsart: AC
• frequenz: 50 Hz
• auslösecharakteristik: C
• mitschaltender neutralleiter: ja
• mit verriegelungsvorrichtung: ja
• verschmutzungsgrad: 2
• breite in teilungseinheiten: 2
• einbautiefe: 44 mm
• unterputzmontage: ja
• fehlauslöseschutz: ja
• schutzart (ip): IP20
• anschließbarer leiterquerschnitt eindrähtig: 0,75..16 mm²
• anschließbarer leiterquerschnitt mehrdrähtig: 0,75..10 mm²
