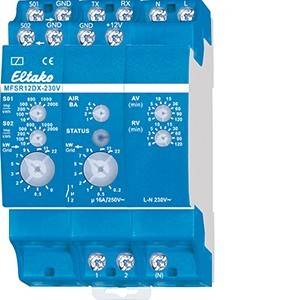

Eltako Multifunktions-Stromrelais MFSR12DX-230V

Überblick

Multifunktions-Strom-Relais für Zweirichtungs-Drehstromzähler mit zwei S0-Ausgängen oder IR-Schnittstelle gemäß IEC 62056-21. 1 Schließer potenzialfrei 16A/250VAC, mit DX-Technologie. Stand-by-Verlust nur 0,6 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54mm breit, 58mm tief. Dieses Strom-Relais wertet entweder die Daten eines saldierenden Zweirichtungs-Drehstromzählers z.B. DSZ15DZ-3x80A mit zwei S0-Schnittstellen, oder die eines elektronischen Haushaltzählers (eHZ-EDL) mit IR-Schnittstelle gemäß IEC 62056-21 und SML Protokoll Version 1, aus. Dabei werden die Daten für Bezugsleistung (Pfeil rechts) und Lieferleistung (Pfeil links) erfasst, ausgewertet und entsprechend der Einstellungen ein Relaiskontakt ein- oder ausgeschaltet.Mit der patentierten ELTAKO-Duplex-Technologie (DX) kann der normalerweise potenzialfreie Kontakt beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschlei

Beschreibung

• hersteller: Eltako
• bezeichnung: Multifunktions-Stromrelais Zweiweg-Drehstromz.
• typ: MFSR12DX-230V
• ausführung des elektrischen anschlusses: Schraubanschluss
• zeitbereich: 0,1..14400 s
• bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
• bemessungssteuerspeisespannung us bei dc: 12 V
• anzahl der ausgänge, unverzögert, schließer: 1
• werkstoff des kontakteinsatzes: Thermoplast
• werkstoff des kontaktes: Kupfer
• werkstoff der kontaktbeschichtung: sonstige
• betriebsspannung bei ac 50 hz: 230 V
• betriebsspannung bei dc: 8 V
• spannungsart der betriebsspannung: AC
• nennstrom: 10 A
• max. einschaltstrom: 10 A
• breite: 36 mm
• höhe: 66 mm
• tiefe: 58 mm
