Beschreibung

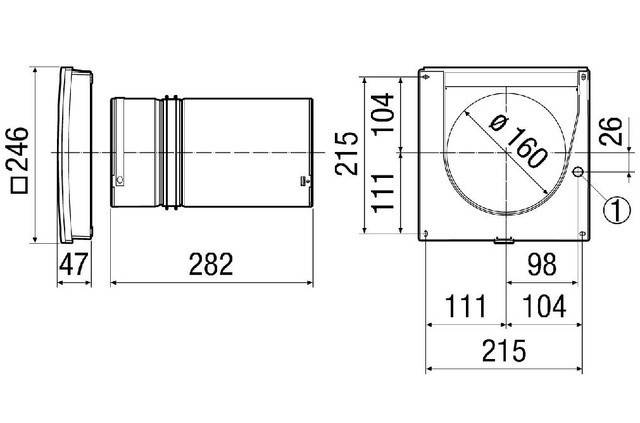

Ausführung - Mit Funksteuerung. - Mit elektrischer Klappe.Optionales Zubehör - Mauerblock PP 45 MB - Leistungsteil PP 45 LT - EnOcean-Erweiterungsmodul PP 45 EO - EnOcean-Actor PP 45 ACT - Feuchtesensor PP 45 HYI und PP 45 HY - CO2-Sensor PP 45 CO2 - VOC-Sensor PP 45 VOC - Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2PZulassungen und Zertifikate - DIBt-Zulassung Z-51.3-416. - Prüfbericht nach EN 13141-8. - Eintragung in TZWL Bulletin.Wärmetauscher - Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.Montagehinweise - Montage erfolgt in 2 Schritten: ; Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. ; Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. ; Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. ; Anschließend folgt die Integration des Endmontage-Sets. ; Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.Elektrischer Anschluss - Das Gerät wird betriebsfertig montiert geliefert. - Elektrischer Anschluss erfolgt mittels Steckverbindung. - Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen. - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.Kondensatablauf - Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.Besondere Eigenschaften - Die Gerätereihe PP 45 K/O/RC ist die leiseste Gerätereihe auf dem Markt und überzeugt mit den Schalldruckpegelwerten (je Lüftungsstufe und Abstand 1 m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A). - Die Energieeffizienz von zwei Geräten + Steuerung überzeugt mit einem SPI-Wert von max. 0,12 Wh/m3. - Durch die sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A+. - Der Rohreinschub kann werkzeuglos zu Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die zwei Filter sind ebenfalls werkzeuglos wechselbar. - Der Wärmetauscher kann mit Hilfe eines Werkzeugs ebenfalls zu Reinigungszwecken ausgebaut werden. - Die Geräte können in 5 verschiedenen Lüftungsstufen 15/20/30/36/42 m3/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden. - Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.Merkmale - Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (ISO Coarse 30 % (G2) und ISO Coarse 45 % (G3)), so dass die Luft in beide Richtungen gefiltert wird. - Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben. - In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.Notwendiges Zubehör - Rohbauhülse RH 160 oder RH 160 L. - Außenabdeckung PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR oder PP 45 AKB für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage. - Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC. - Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden. - Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.Artikel:PP 45 RC - Ausführung: Funkversion, elektrische Klappe - Fördervolumen: 15 m3/h / 20 m3/h / 30 m3/h / 36 m3/h / 42 m3/h - SEC average: -39,72 kWh/(m2*a) - Energieeffizienzklasse: A+ - Bemessungsspannung: 230 V - SPI-Wert nach DIN EN 13141-8: 0,12 Wh/m3 - Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W - Schutzart: IP 00 - DIBT-Zulassung: ja - Einbaulage: waagerecht - Systemart: dezentral - Material: Kunststoff - Material Gehäuse: Kunststoff - Material Wärmetauscher: Keramik - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,18 kg - Gewicht mit Verpackung: 3,92 kg - Filterart: Außen- und Abluftfilter - Filterklasse: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3) - Anschlussdurchmesser: 160 mm - Breite: 246 mm - Höhe: 246 mm - Tiefe: 282 mm - Breite mit Verpackung: 260 mm - Höhe mit Verpackung: 247 mm - Tiefe mit Verpackung: 300 mm - Notwendiger Mauerdurchbruch: 162 bis 182 mm - Mindestwandstärke: 265 mm (wenn der Einschub mit Wandhülse bündig ist) - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 84,3 % - Notwendige Raumluftsteuerung: DS 45 RC oder RLS 45 K mit PP 45 EO - Schalldruckpegel: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 51 dB / gemessen mit PP 45 LE und Klappe geschlossen, 51 dB gemessen mit PP45 AE, 2x PP45 SE, Klappe geschlossen, 46 dB gemessen mit PP45 LE, PP45 LEW90, Klappe offen - Zulassungsnummer: Z-51.3-416 / Z-51.3-416 - Art der Lüftung: dezentrale Zu- und Abluft - WRG über: sonstige - Wärmebereitstellungsgrad: 84,3 %
