Produktdaten

Überblick

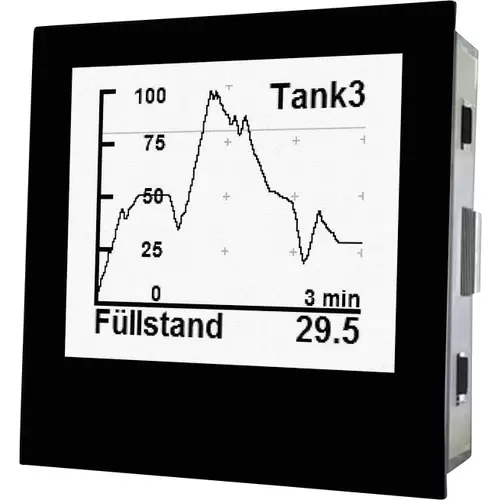

Grafikdisplay 16 Graustufen mit weißer Hintergrundbeleuchtung
Zeigergrafik und Digitalanzeige
USB Schnittstelle
Anpassbarer Skalenausschlag und -Beschriftung
Messwertaufzeichnung über bis zu 72h
Alarmausgänge mit anpassbaren Schwellwerten, galvanisch isoliert

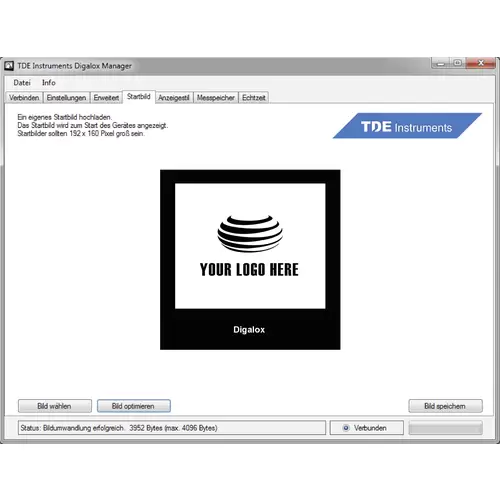

Kundenindividuelles Startbild

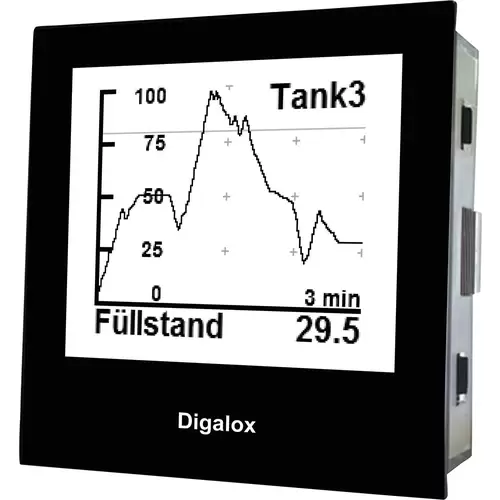

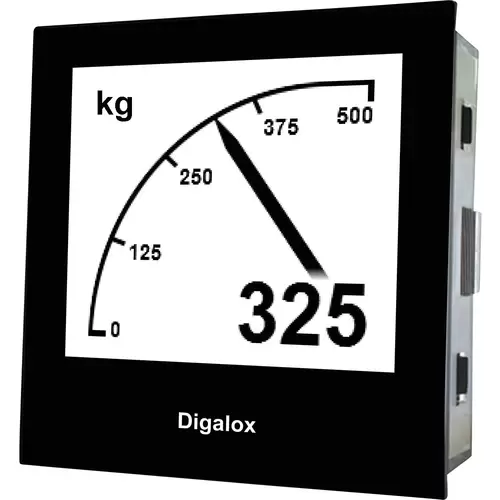

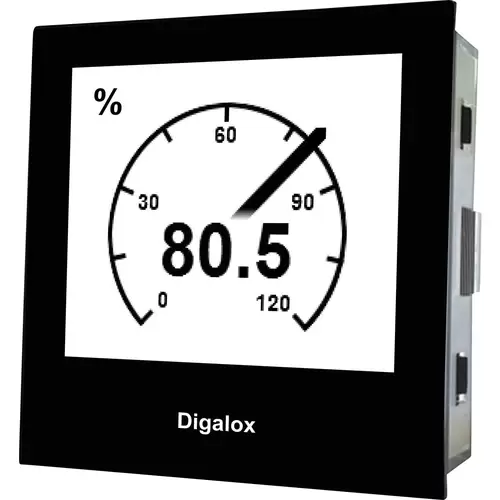

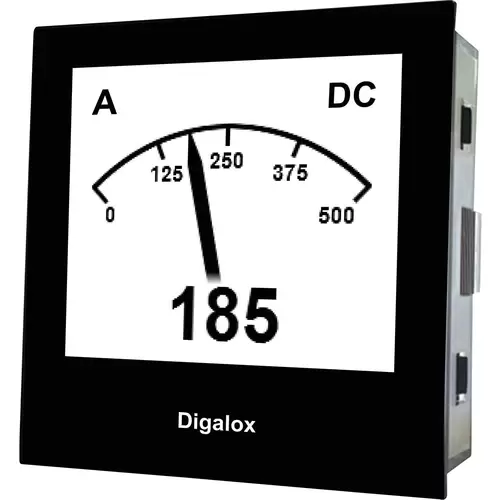

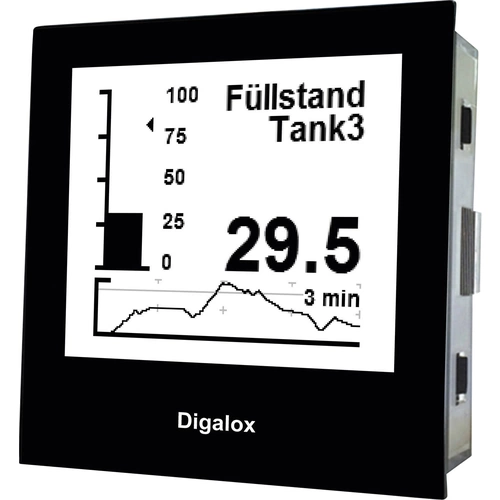

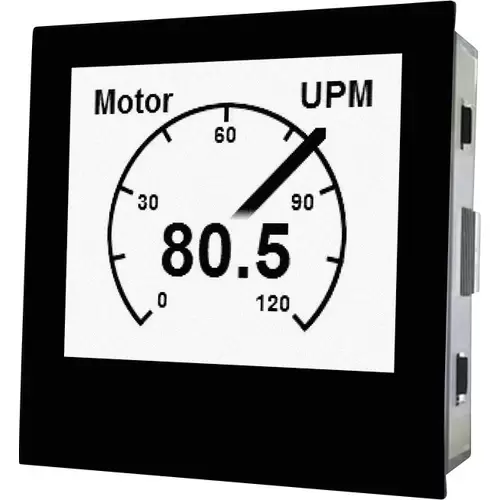

Verschiedene Anzeige-Designs verfügbar, z.B. Tacho, Balkengrafik, Verlaufsanzeige

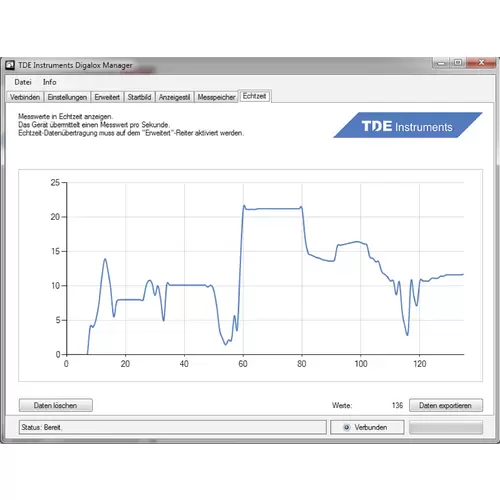

Echtzeit-Messwertübertragung
Bimetallfunktion (Mittelwertbildung)
Versorgung 10-24V AC/DC oder über USB, galvanisch isoliert
Messgenauigkeit 0,5%

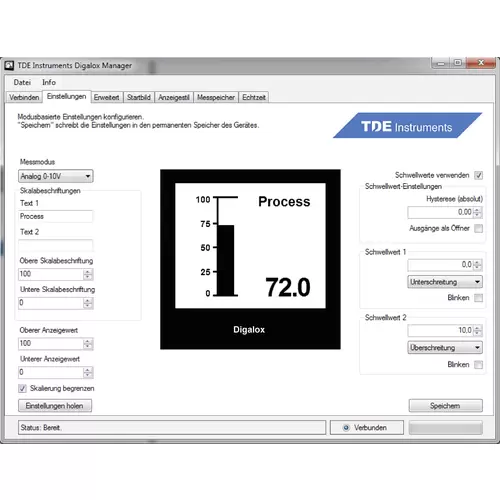

PC Software für individuelle Konfiguration und Messdatenaufzeichnung inklusive

Beschreibung

Grafisches Messgerät, vereint die Vorteile der einfachen Ablesbarkeit einer Analoganzeige mit der Genauigkeit eines digitalen Messgerätes. Es werden die Messarten Analogsignal 0/4 bis 20mA sowie die DC-Strommessung am Nebenwiderstand unterstützt. Es werden Min- und Maxwerte aufgezeichnet und können per externem Schalter aktiviert und rückgesetzt werden. Das Gerät zeichnet Messwerte über eine Zeitdauer von 3 min bis zu 72 Stunden auf. Der Zeitbereich sowie die Anzeige der Verlaufsgrafik der Messwerte kann per externem Schalter umgeschaltet werden. Über die zugehörige USB-Konfigurationssoftware können folgende Parameter konfiguriert werden: Skalenausschlag, Skalenbeschriftung, Anzeigedesign (Zeiger, Tacho, Balken, etc.), Startgrafik, Schwellwerte für die Alarmausgänge, Hysterese uvm. Per Software können die Messwerte im Messspeicher ausgelesen werden, sowie eine kontinuierliche Messwertübertragung aktiviert werden. Die Messwerte lassen sich innerhalb der Software grafisch Auswerten und als CSV-Datei exportieren.

Eigenschaften

Grafikdisplay· Analoganzeige und Digitalanzeige · Hintergrundbeleuchtung · Standard DIN-Gehäuse 72x72mm · Messung von Strom und Spannung · Konfigurierbare Skala · USB-Schnittstelle · Optokoppler-Schaltausgänge:

Lieferumfang

Messgerät + Bedienungsanleitung

Voraussetzungen

Windows Vista, 7 oder 8 (.Net Framework 4)

Stichwörter

TDE Instruments, 101400, Digalox DPM72-PP, Panelmeter, Multimeter, Voltmeter

Downloads
Anleitung (Version 1)
Anleitung (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
Q024141
Hersteller-Nr.:
101400
EAN:
4016138896671

Technische Daten

Versorgungsspannung 10-30V AC/DC oder über USB, galvanisch isoliert
Anzeige LCD Grafikdisplay 192x160 PixeL
Messbereich Spannung 60mV DC für Nebenwiderstand
Genauigkeit Spannung: 0,5%
Messbereich Strom: 0/4 bis 20mA DC für Analogsignal
Genauigkeit Strom: 0,5%
Zeitbereich Messwertaufzeichnung: 3 Min. bis 72 Std.
Alarmausgänge: 2 Optokoppler-Schaltausgänge max. 30V DC, 50mA;Betriebstemperatur: 0°C bis +50°C
Lagertemperatur: -20°C bis +70°C
Frontblende: 72 mm x 72 mm
Schalttafelausschnitt: 68 mm x 68 mm
Befestigungsart: Montageklammer
Schutzklasse: IP65.
Spannungs-Versorgung (Details):
10-24V AC/DC
Typ:
Digalox DPM72-PP
Gewicht:
180 g
Breite:
72 mm
Länge (Tiefe):
50 mm
Eingangsspannung:
10 - 24 V AC/DC
Grund-Genauigkeit ± %:
0.5 %
Anzeige:
analog
Produkt-Art:
Digitales Einbaumessgerät
Messart:
True RMS
Höhe:
72 mm
Kategorie:
Digitales Einbaumessgerät

Vom Hersteller bereitgestellte Informationen

Bewertungen

Durchschnittliche Kundenbewertung

bei externem Partner

Prozessanzeige - Nutze das Gerät als Prozessanzeige bis 18mA mit der Balkendarstellung bzw. mit der Verlaufsansicht und bin sehr zufrieden damit. War leider kein USBkabel dabei, aber das mikrokabel vom Mobiltelefon hat es ebenso getan.
