Beschreibung

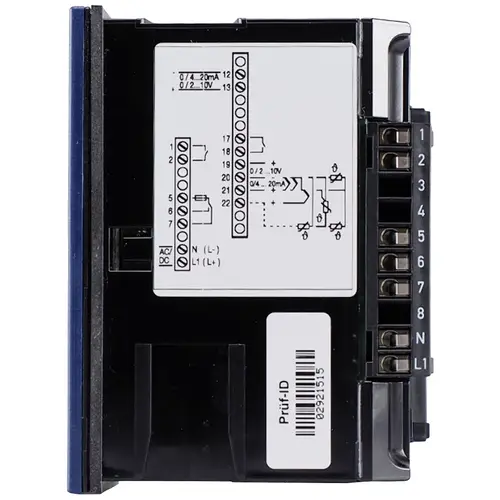

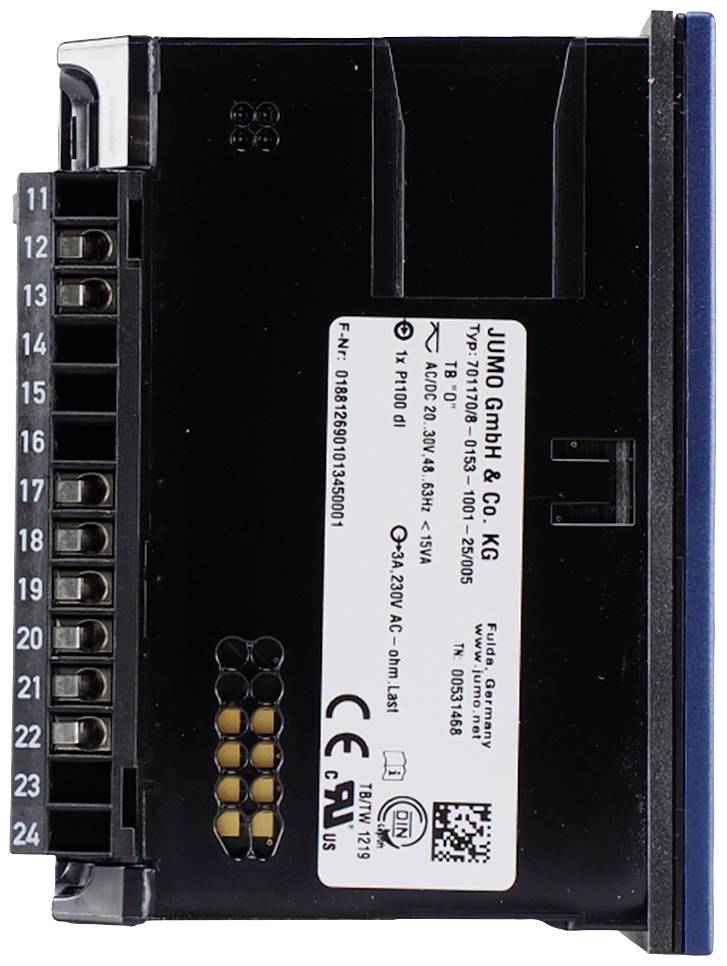

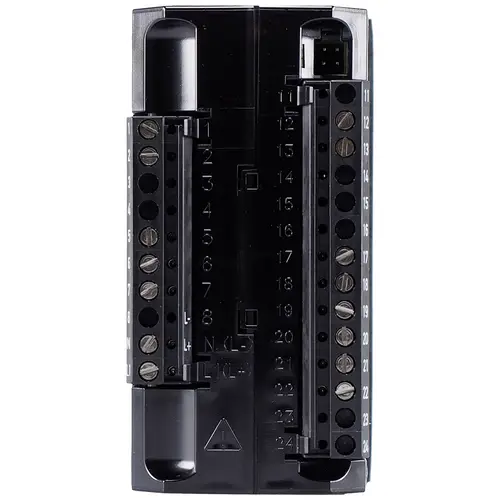

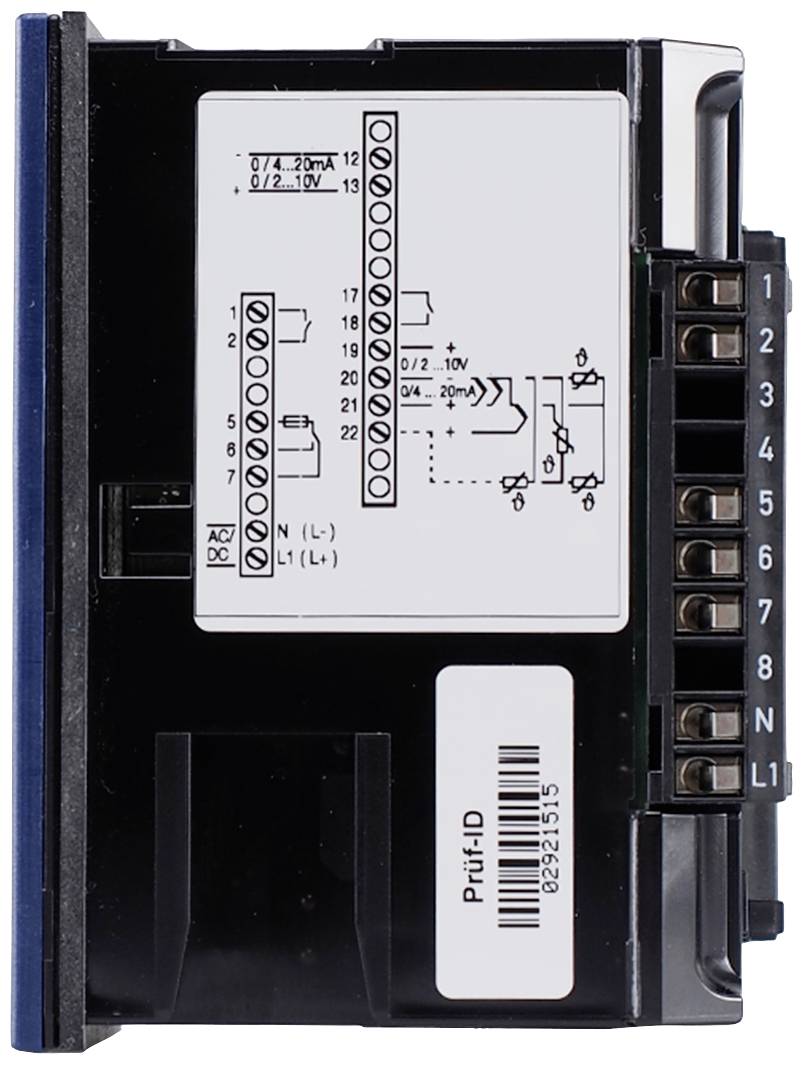

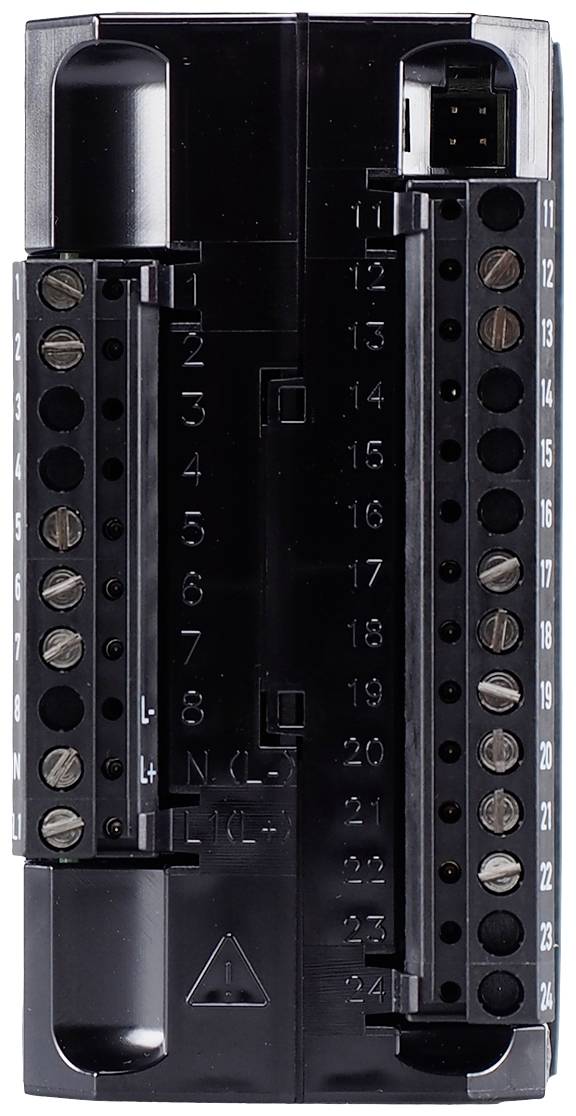

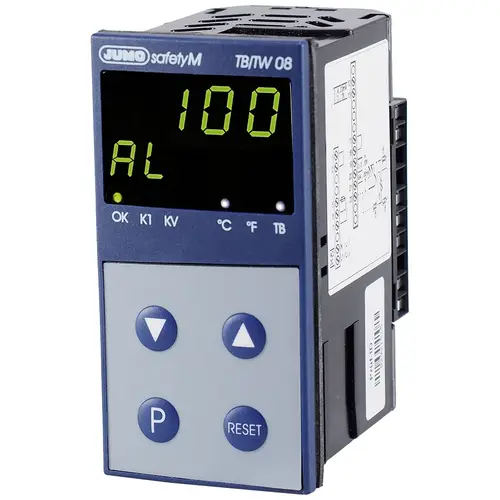

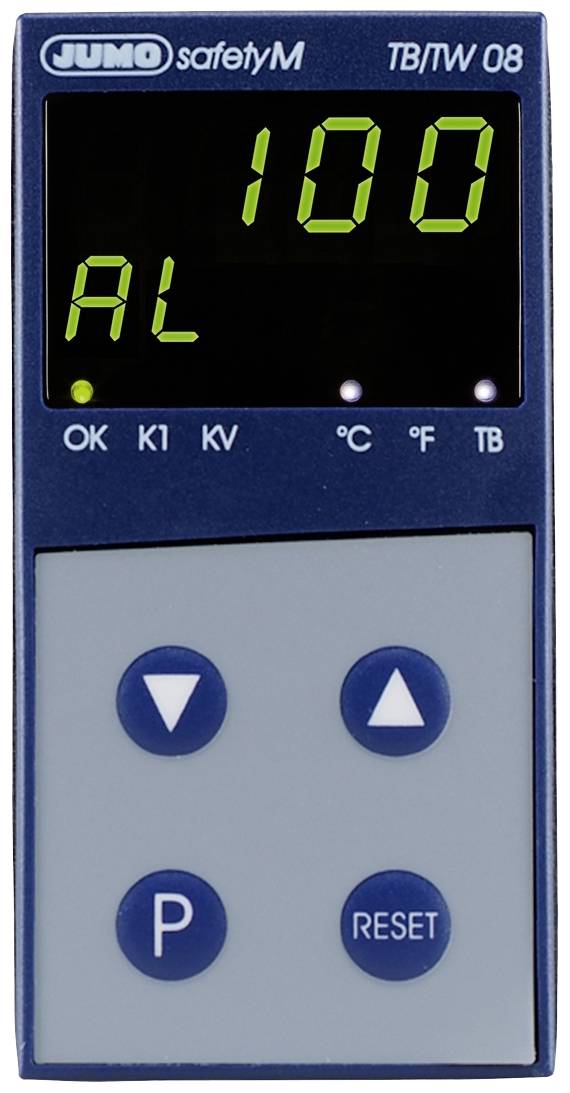

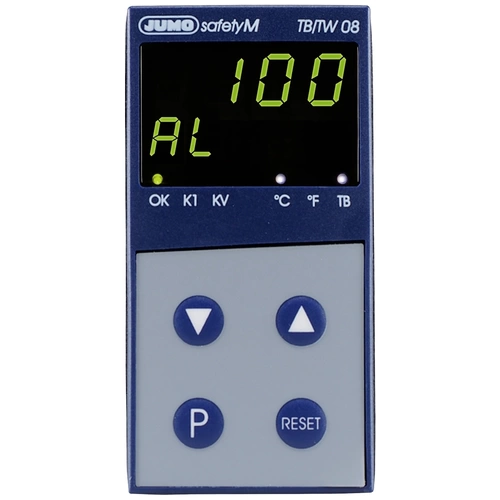

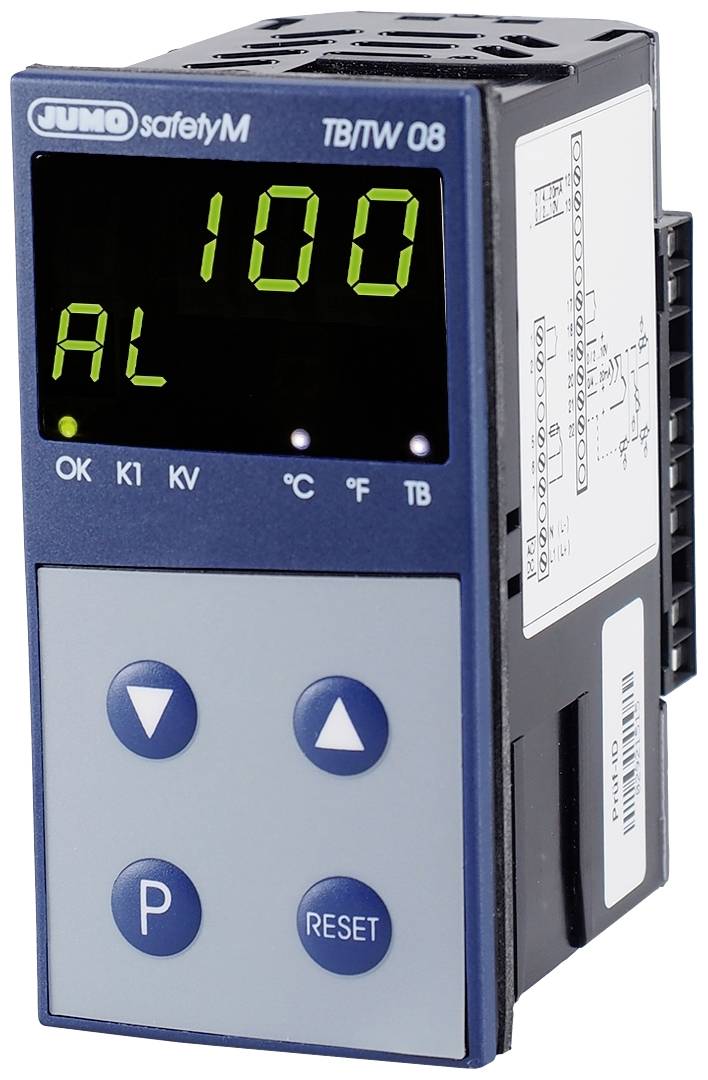

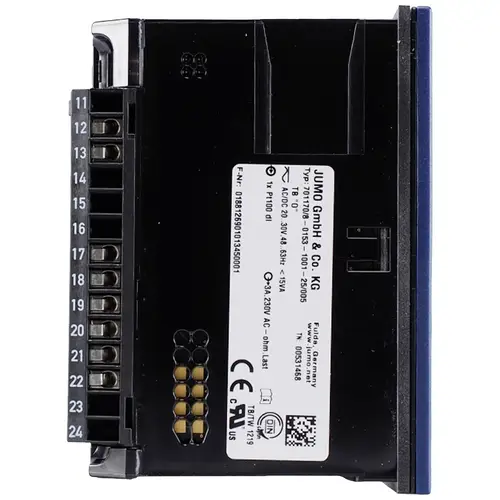

Die freiprogrammierbare Temperaturbegrenzereinrichtung nach DIN EN 14597 im Format 48 x 96 mm ist ausgelegt für einen Spannungsversorgungsbereich von AC 110 bis 240 V, 48 bis 63 Hz, 5 VA. Der Messeingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. Der vorhandene Analogausgang liefert ein Einheits- bzw. Normsignal. Temperaturbegrenzer, -wächter überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais (mit Schmelzsicherung) die Anlage in einen betriebssicheren Zustand. Die grüne LED OK erlischt und die LED K1 leuchtet rot. Kommt die Anlage wieder in den Gutbereich, muss beim Temperaturbegrenzerbetrieb die Taste Reset gedrückt werden. Als Temperaturwächter konfiguriert setzt sich dieser ohne äußere Einwirkung automatisch wieder zurück. Das Relais KV kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, dessen Schaltzustand über die LED KV zusätzlich angezeigt wird. Das Gerät ist für den Schalttafeleinbau konzipiert und wird über steckbare Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5mm² verdrahtet.
