Betriebsreichweite: 0 ... 12 m, Lichtart: rot, Wechsellicht , 640 nm, Signalausgang: Relais, 1 Wechsler, Schaltungsart: hellschaltend, Anschluss: Klemmraum, Betriebsspannung: 24 ... 230 V AC/DC, Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Allgemeine Daten
Betriebsreichweite: 0 ... 12 m
Reflektorabstand: 0,04 ... 12 m
Grenzreichweite: 14 m
Referenzobjekt: Reflektor H85-2
Lichtsender: LED
Lichtart: rot, Wechsellicht , 640 nm
Lichtfleckdurchmesser: ca. 35 mm im Abstand von 12 m
Öffnungswinkel: ± 1 °
Fremdlichtgrenze: 90000 Lux

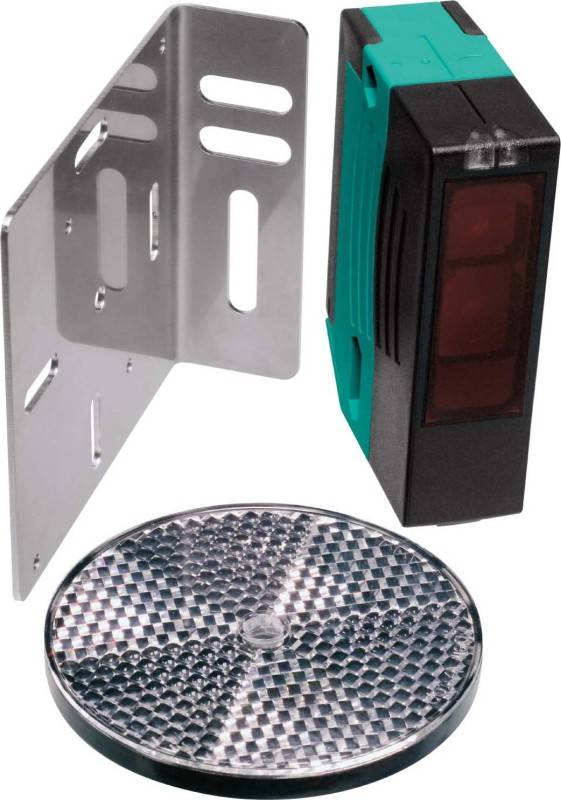

Mitgeliefertes Zubehör: Reflektor C110-2 , Haltewinkel mit Befestigungsmaterial
Kenndaten funktionale Sicherheit
MTTFd: 1460 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Funktionsanzeige: LED rot | leuchtet: bei freiem Strahl | blinkt: bei Unterschreiten der Funktionsreserve | aus: bei Strahlunterbrechung
Elektrische Daten
Betriebsspannung: 24 ... 230 V AC/DC
Welligkeit: 10 %
Leerlaufstrom: ≤ 8,5 mA
Leistungsaufnahme: 0,2 W bei 24 V DC , 1,8 W bei 230 V AC 3 VA
Ausgang
Schaltungsart: hellschaltend
Signalausgang: Relais, 1 Wechsler
Schaltspannung: 230 V AC
Schaltstrom: max. 2 A
Schaltfrequenz: 7 Hz
Ansprechzeit: 50 ms
Konformität
Produktnorm: EN 60947-5-2
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011 | TR CU 004/2011
UL-Zulassung: cULus Listed | Achtung: Dieses Gerät wird als offenes Gerät betrachtet. Es muss innerhalb eines Gehäuses montiert werden, das gemäß UL 508 für einen angemessenen Schutz gegen innere Brände und Personenschäden aufgrund der Zugänglichkeit zu stromführenden Teilen ausgelegt ist.
CCC-Zulassung: Certified by China Compulsory Certification (CCC)
Umgebungsbedingungen
Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur: -20 ... 60 °C (-4 ... 140 °F)
Mechanische Daten
Schutzart: IP67
Anschluss: Klemmraum
Material
Gehäuse: Kunststoff ABS, schwer entflammbar
Lichtaustritt: Kunststoffscheibe
Masse: ca. 200 g
Hinweis: Geräteschutzsicherung ≤
