Benning 044169 EV 3-2 Messadapter 1St.

Überblick

Anzeige der Phasenspannungen über LEDs
Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel

Beschreibung

Messadapter mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen.
BENNING EV 3-2 ist ein Messadapter speziell für die Prüfung von E-Ladestationen in Kombination mit einem geeigneten Installationsprüfgerät.

· Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
· Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
· Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
· Control Pilot (CP) simuliert den Fahrzeugstatus A, B,C, D und E (Kurzschluss zwischen CP-PE)
· BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
· Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)

Anwendung:

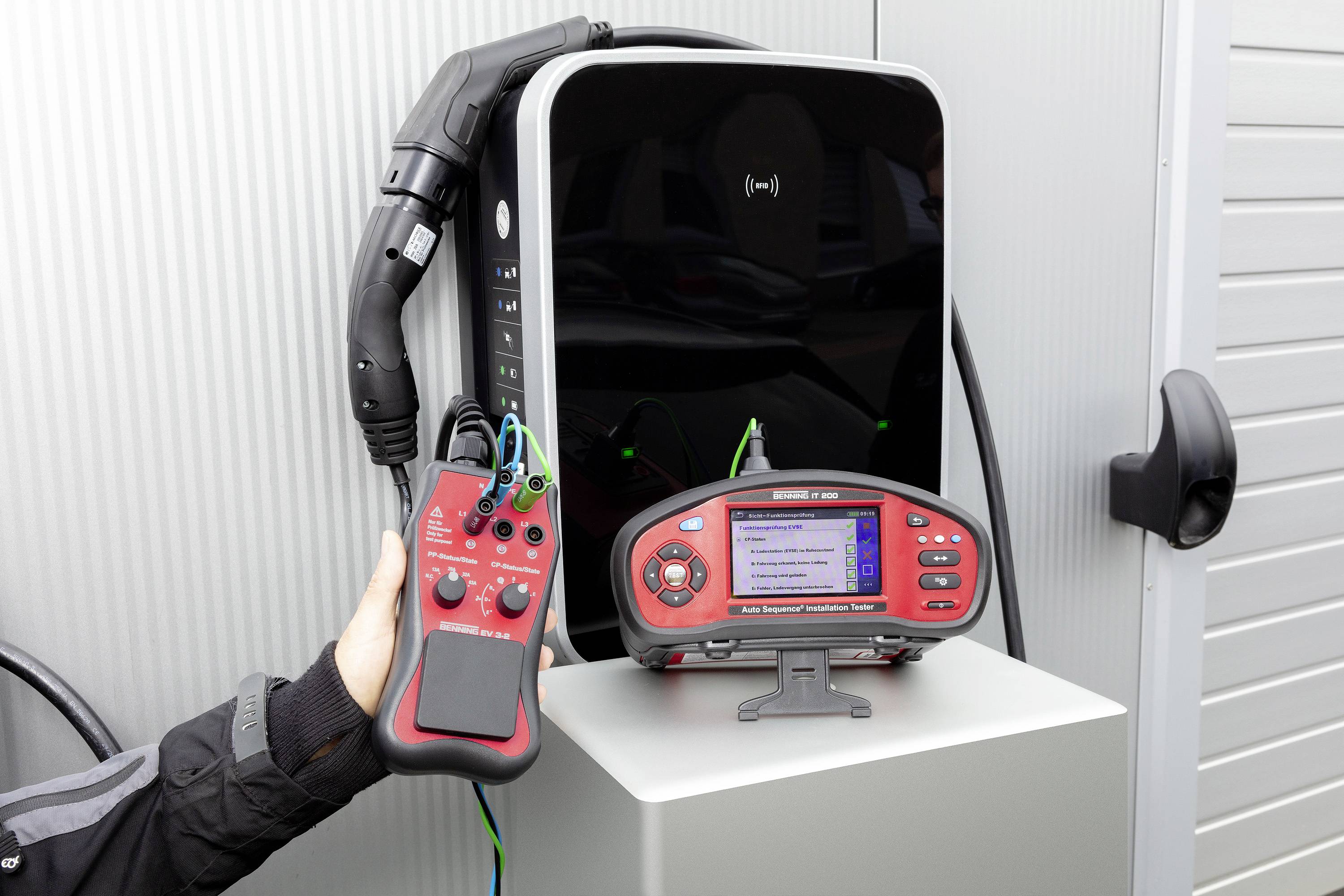

Der Messadapter BENNING EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 130 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100‑600 (IEC 60364‑6) und DIN VDE 0105‑100 (EN 50110) durchzuführen.
BENNING EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851‑1 (VDE 0122‑1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.

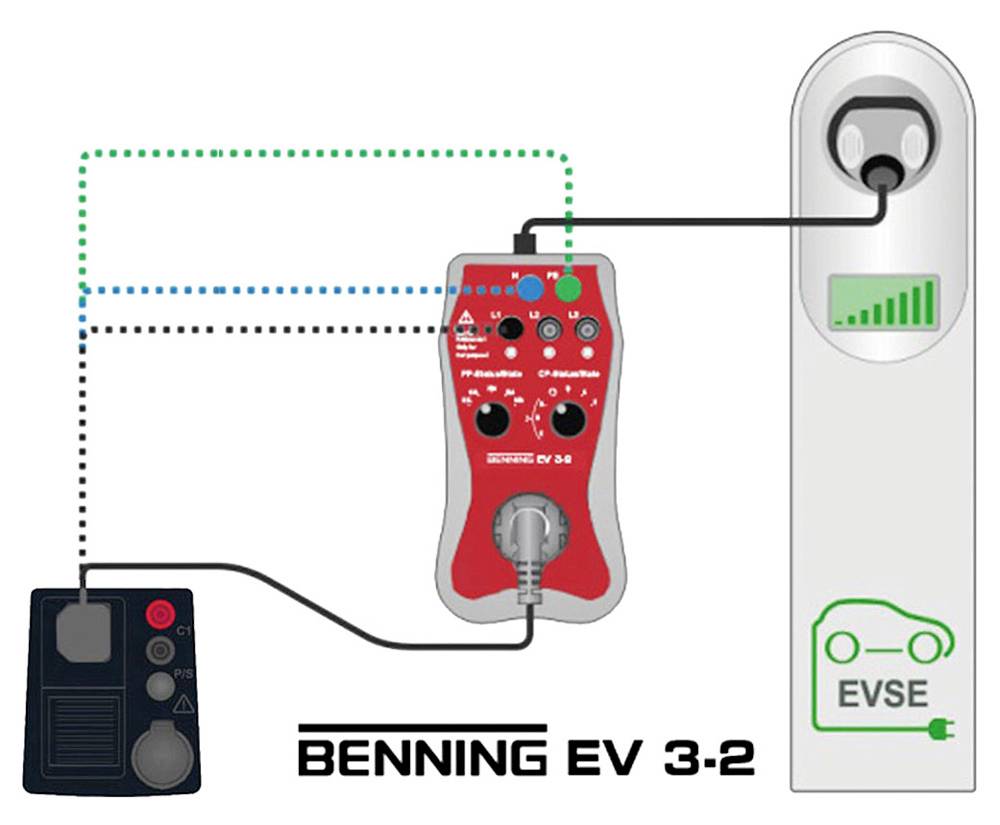

BENNING EV 3-2 stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.

Kabelsimulation (PP):
Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert.

· Kein Kabel: ∞ Ω
· 13 A Kabel: 1500 Ω
· 20 A Kabel: 680 Ω
· 32 A Kabel: 220 Ω
· 64 A Kabel: 100 Ω

Hinweise

In Kombination mit dem Installationsprüfgerät BENNING IT 130 (nicht im Lieferumfang enthalten).

Lieferumfang

• Messadapter
• Schutztasche
