Weidmüller Übergabeelement RS SD25S UNC LPK2 Inhalt: 1St.

Weidmüller Übergabeelement RS SD25S UNC LPK2 Inhalt: 1St.
  • Hersteller: WEIDMÜLLER
  • Bewertung schreiben
  • Preisalarm
    voelkner - direkt günstiger
    Es ist ein Fehler aufgetreten.
    Preisalarm
    Benachrichtigung erhalten, wenn folgender Preis erreicht ist: Benachrichtigung soll aktiv sein für:
    Benachrichtigung per E-Mail senden an: Bitte geben Sie eine gültige E-Mail-Adresse an.
    Preisalarm ist aktiviert! Wir schicken Ihnen eine E-Mail, sobald Ihr Wunschpreis erreicht wurde.
  • Merken
Weidmüller Übergabeelement RS SD25S UNC LPK2 Inhalt: 1St.
Weidmüller Übergabeelement RS SD25S UNC LPK2 Inhalt: 1St.
voelkner - direkt günstiger
Stück
auf Lager
Lieferzeit : 9-13 Tage
Anschluss-Garantie ab 4,00 € möglich
Alle Preise inkl. MwSt.
Stück
auf Lager
Lieferzeit : 9-13 Tage
Alle Preise inkl. MwSt.

Alles auf einen Klick

Produktdaten

Überblick

RS SD25S UNC LPK2

Beschreibung

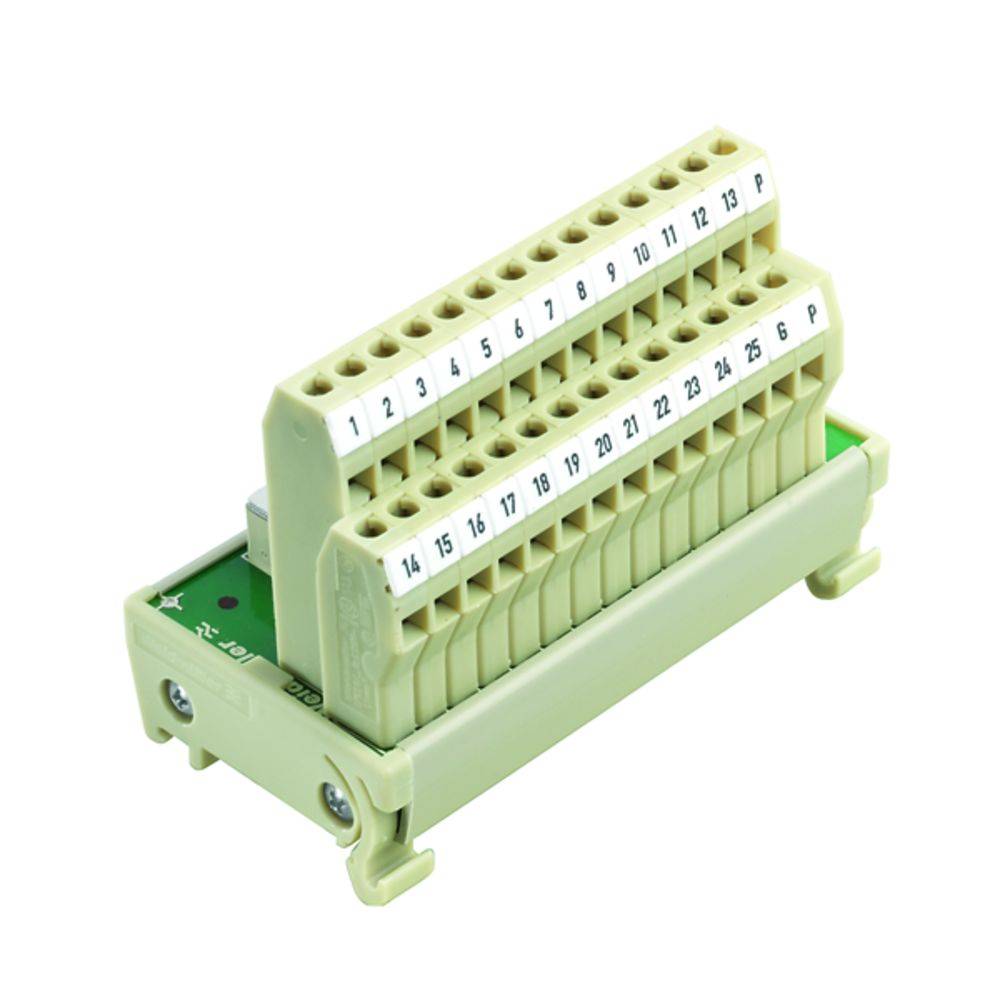

Übergabeelement. Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 807-2 / DIN 41652, 25-poliger Stecker, Schraubanschluss. Passive Schnittstellen zur Signalübertragung eines mit Zugbügeltechnik ausgestatteten SubD Steckverbinders gemäß IEC 807-2 / DIN 41652. Die wesentlichsten Merkmale sind: Gruppe mit 9-, 15-, 37- und 50-poligen Steck- und Buchsenverbindern. Elektrischer Anschluss eins zu eins zwischen Steuer- und Feldanschlüssen. Äußerst kompakte Module in RS-Profil 45 zur Befestigung auf Standard Tragschiene TS 35. Stift für den Erdanschluss.

Stichwörter

4008190039127, Weidmüller, 8155650000, RS SD25S UNC LPK2, Übergabemodul, Anschlussbausteine

Downloads
Datenblatt (Version 1)
Datenblatt (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
A34098
Hersteller-Nr.:
8155650000
EAN:
4008190039127

Technische Daten

Nennstrom pro Anschluss: 1,5 A
Bemessungsisolationsspannung: 100 V
Überspannungskategorie: II
Verschmutzungsgrad: 2
Impulsspannungsprüfung (1,2/50µs): 0,8 kV
Leiteranschlussquerschnitt min. AWG: AWG 26
Leiteranschlussquerschnitt max. AWG: AWG 12
Anzugsmoment, min.: 0,5 Nm
Anzugsmoment, max.: 0,6 Nm
Schutzleiteranschluss: Flachkontakt
Bemessungsspannung: 100 V
Querschnitt flexibel (max.):
4 mm²
Serie:
RS SD
Anschluss (Steuerung):
D-Sub-Stecker
Ausführung:
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 25-poliger Stecker, Schraubanschluss
Inhalt:
1 St.
Abisolierlänge (max.):
6 mm
Gesamtpolzahl:
25
Querschnitt flexibel (min.):
0.5 mm²
Länge (Tiefe):
86 mm
Querschnitt starr (min.):
0.5 mm²
Kategorie:
Übergabebaustein
Breite:
45 mm
Produkt-Art:
Übergabebaustein
Gewicht:
136 g
Min. Temperatur:
0 °C
Besonderheiten:
mit Erdung
Max. Temperatur:
+55 °C
Querschnitt starr (max.):
6 mm²
Höhe:
65.5 mm
Anschluss (Feld):
Schrauben
Polzahl:
25
Typ:
RS SD25S UNC LPK2
