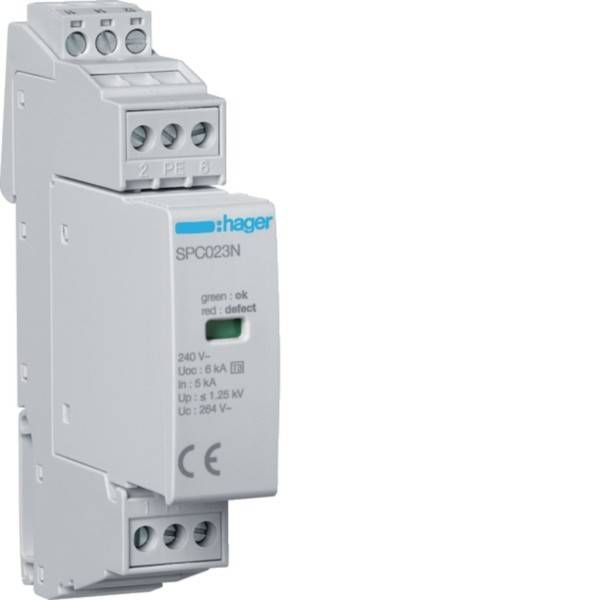

Hager Überspannungsableiter SPC203N

Beschreibung

Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt.Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement für einphasige Stromversorgungssysteme (AC/DC). Tragschienen montierbares Gerät mit Schraubanschlusstechnik und individueller Beschriftungsfläche an der Front. QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte, leistungsfähige Abtrennung für ein sicheres Verhalten bei Überlast. Optische rot/grün Statusanzeige und potenzialfreier Fernmeldekontakt zur Fehlersignalisierung. Schutzstecker sind durch mechanische Kodierung gegen Fehlbestückung geschützt und werkzeuglos steck- und ziehbar.

Eigenschaften

• hersteller: Hager
• bezeichnung: Überspannungsableiter T3 1P+N Uc 264V
• typ: SPC203N
• nennspannung ac: 240 V
• nennspannung dc: 240 V
• höchste dauerspannung ac: 264 V
• höchste dauerspannung dc: 240 V
• nennlaststrom: 26 A
• nennableitstoßstrom (8/20) (l-n): 10 kA
• gesamtableitstoßstrom (8/20) (l+n-pe): 10 kA
• gesamtableitstoßstrom (8/20) (l1+l2+l3+n-pe): 10 kA
• schutzpegel: 1,25 kV
• schutzpegel l-n: 1,25 kV
• schutzpegel l-pe/n-pe: 1,4 kV
• max. Überstromschutzeinrichtung stichverdrahtung (sicherung): 32 A
• max. Überstromschutzeinrichtung v-verdrahtung (sicherung): 25 A
• polzahl: 2
• montageart: Hutschiene TH35
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 2,5 mm²
• mit fernmeldekontakt: ja
• signalisierung am gerät: optisch
• prüfklasse typ 3: ja
• schutzart (ip): IP20
