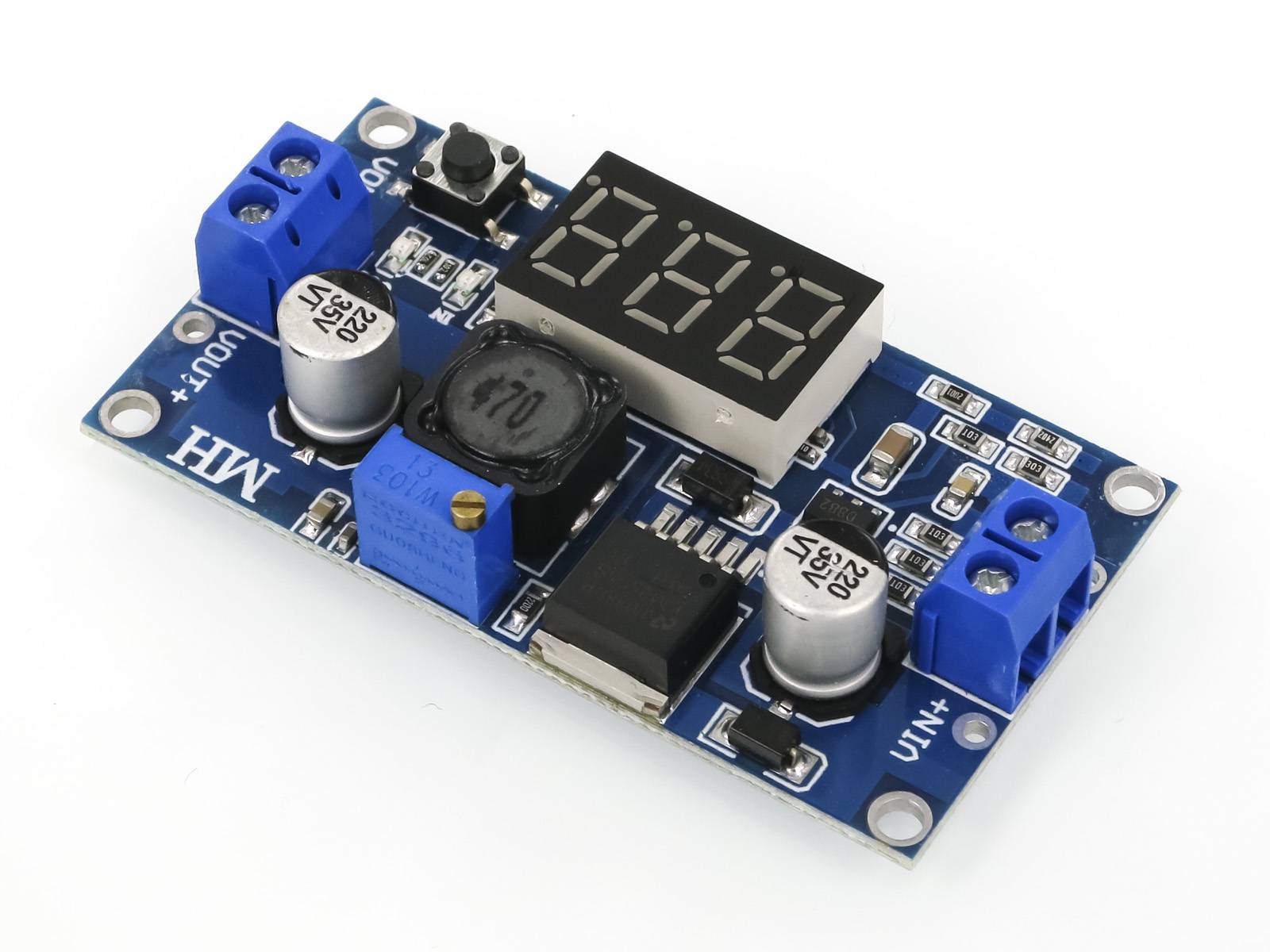

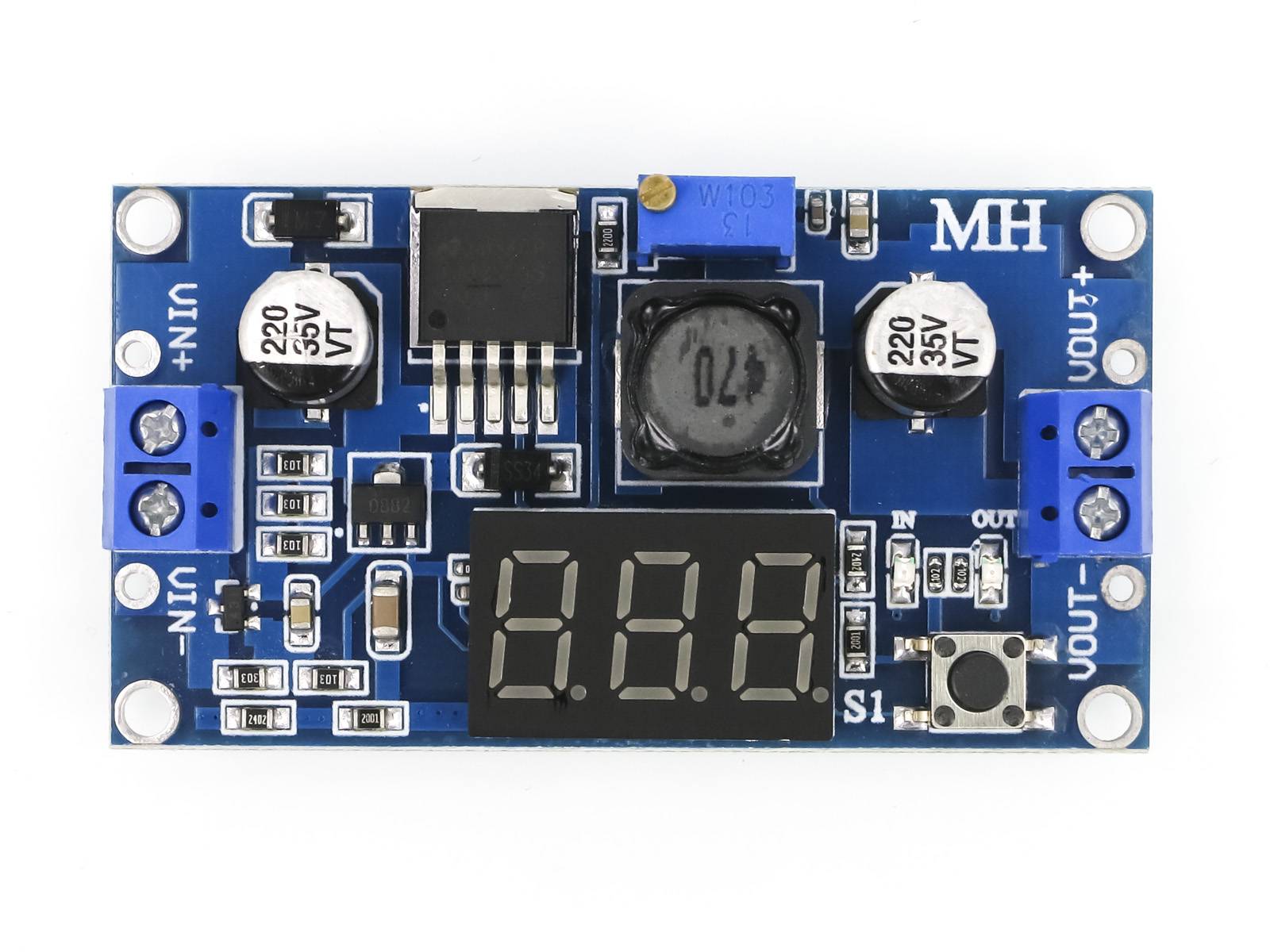

LM2596S DC-DC einstellbarer Step-Down Spannungsregler mit LED-Voltmeter Adjustable Power Modul

Überblick

LM2596 DC-DC adjustable Step-Down-Schaltregler with LED-Voltmeter

Beschreibung

Voltmeter-Anzeige

• Voltmeter-Fehler ±0,1V, Bereich 4~40V. (Hinweis: Wenn die Eingangsspannung weniger als 4V beträgt, funktioniert das On-Board-Voltmeter nicht und zeigt nicht an).


• Die große 5*5 Soft-Touch-Taste schaltet zwischen der Messung der Eingangs- oder Ausgangsspannung um. Die Anzeige zeigt, welche Spannung gemessen wird.


• Bei erstem Mal Einschalten, wird die Eingangsspannung angezeigt und die Eingangsanzeige IN leuchtet;.


• Berühren Sie den Knopf, dann zeigt die Digitalröhre die Ausgangsspannung an, und die Ausgangsanzeige OUT leuchtet.


• Behalten Sie die letzte Einstellung bei, auch wenn der Strom aus- und dann wieder eingeschaltet wird.


• Zum Ausschalten, druckt man den Schalter länger als 1 Sekunde und kürzer als 4 Sekunden gedrückt. nachdem es ausgeschaltet wurde, kann das Voltmeter durch kurzes Drücken des Schalters eingeschaltet werden, .

Messfehlerkorrekturfunktion

1. Drücken und halten Sie den Schalter länger als 4 Sekunden, lassen Sie den Schalter los und gehen Sie dann in die Spannungsmessfehlerkorrekturfunktion, zu diesem Zeitpunkt leuchtet die IN-Lampe auf (Kalibrierungseingang), die Digitalröhre blinkt, um den positiven Wert anzuzeigen (der Werksparameter ist 0.0V).


2. Drücken Sie zu diesem Zeitpunkt kurz die Taste, um den Wert zu ändern (der Wertebereich ist -0.5V~0.5V), positive Zahl bedeutet Aufwärtskalibrierung, negative Zahl bedeutet Abwärtskalibrierung.


3. Nach der Kalibrierung, halten Sie die Taste mehr als 2 Sekunden lang gedrückt, um die Fehlerkalibrierung des Ausgangs einzugeben, die OUT-Lampe leuchtet auf (Kalibrierausgang) und der Kalibrierwert des Ausgangs wird angezeigt.

Die Einstellmethode ist dieselbe wie die des Eingangs. Das Einstellung geht nicht verloren nach dem Ausschalten. Mit dieser Funktion können Sie Ihre höheren Genauigkeitsanforderungen erfüllen.

Produktmerkmale

• mit Klemmen - kann auch bequem ohne Lötkolben verwendet werden, und der Lötpunkt beizubehalten.(Die Eingangsspannung muss mindestens 1v höher sein als die Spannung, die ausgegeben werden soll).


• Mit einer internen Oszillationsfrequenz von 150 kHz ist dies die zweite Generation von Schaltspannungsreglern mit geringem Stromverbrauch und hohem Wirkungsgrad.


• Eingang mit Diodenschutz, um Zerstörung durch Verpolung zu verhinderen.


• Überhitzungs- und Kurzschlussschutz (bei mehr als 15W bitte die Wärmeableitung verstärken).

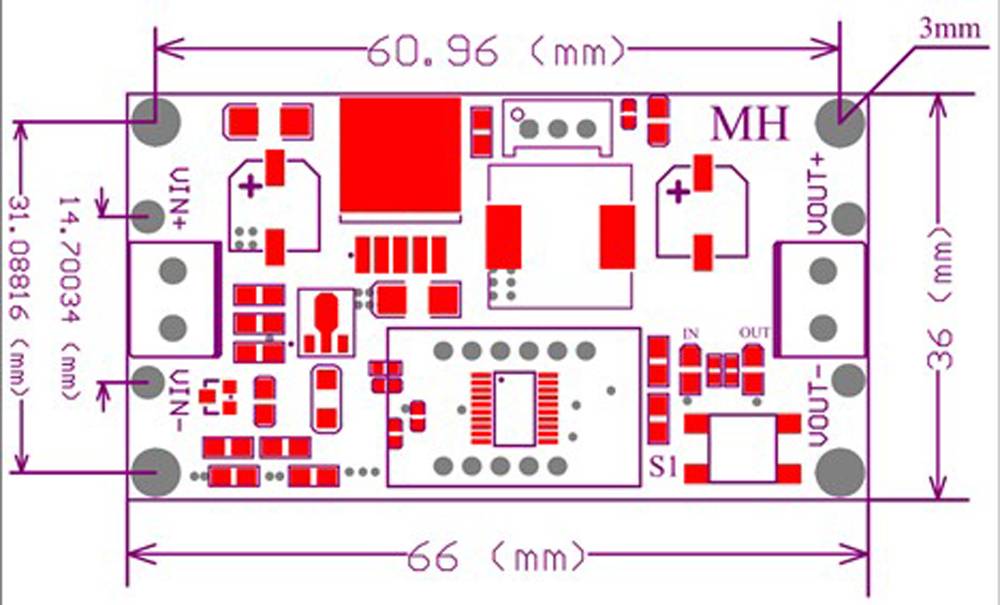

Technische Daten:

• Eingangsspannungsbereich 4 - 40 V


• Ausgangsspannungsbereich : 1,25 V - 37V


• Ausgangsstrom: 2A Dauerausgangs


• Ausgangsleistung: max. 15W


• Ripple -Frequenz: 150 kHz


• Grain Wellenberg : 100 mV


• Voltmeter- Genauigkeit : ± 5 %


• Statische Leistungsaufnahme : 20 mA ( Eingangsspannung und Ausgangsspannung und digitale Röhre Farbe ist eng mit dem tatsächlichen Strom bezogen wird, wird Abweichung vorhanden ist)


• Mit Spannung Display-Funktion ist der angezeigte Genauigkeit ± 0,05 V , ist Bereich 0 - 40V . (Hinweis : Um die Spannungsanzeige genauer, stellen Sie bitte sicher , dass die Eingangsspannung höher als 4V )


• Hohe Effizienz, 150 kHz Festfrequenz internen Oszillator .


• Garantierte 3A Ausgangslaststrom .


• Thermische Abschaltung und Strombegrenzung


• IN +: positive Eingang / IN : - Eingangs negativen


• OUT +: positive Ausgang / OUT - : negative Ausgangs

Hinweis : Um die Spannungsanzeige genauer, stellen Sie bitte sicher, dass die Eingangsspannung höher als 4V ist.

Wenn Sie die Ausgangsspannung nicht eingestellt werden kann (immer gleich der Eingangsspannung), drehen Sie bitte das Potentiometer gegen den Uhrzeigersinn für mehr als 10 Umdrehungen, um das Modul zurückzusetzten. Weil die Standard-Ausgangsspannung ab Werk bei etwa 20V ist.

Lieferumfang:

• 1xDC-DC Step Down Converter Modul LM2596 mit Voltmeter
