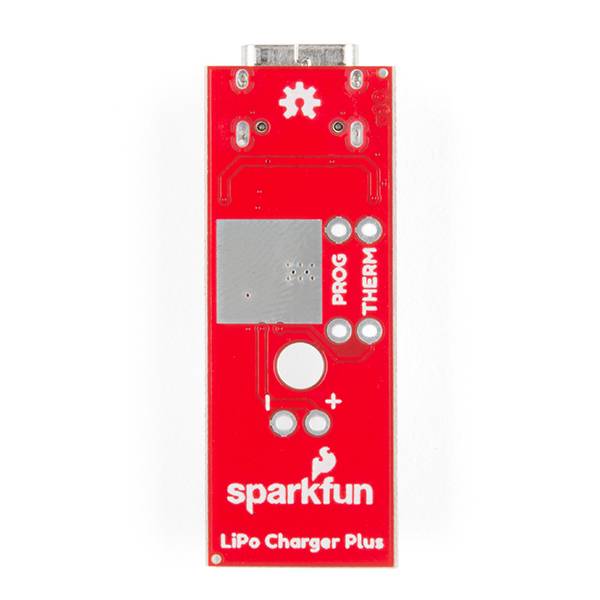

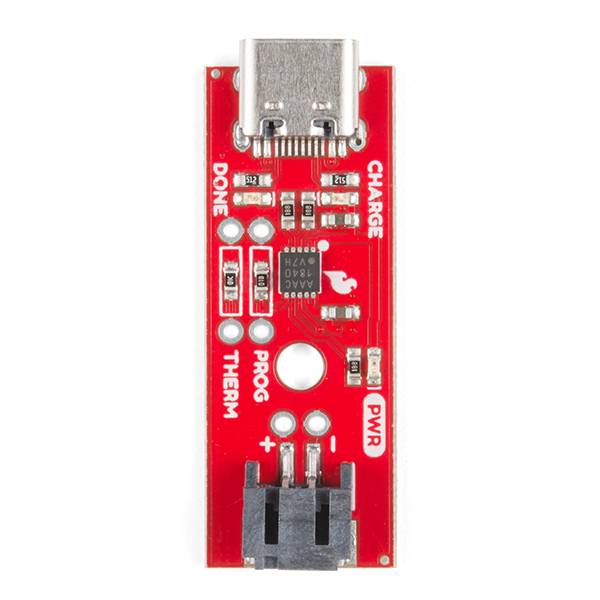

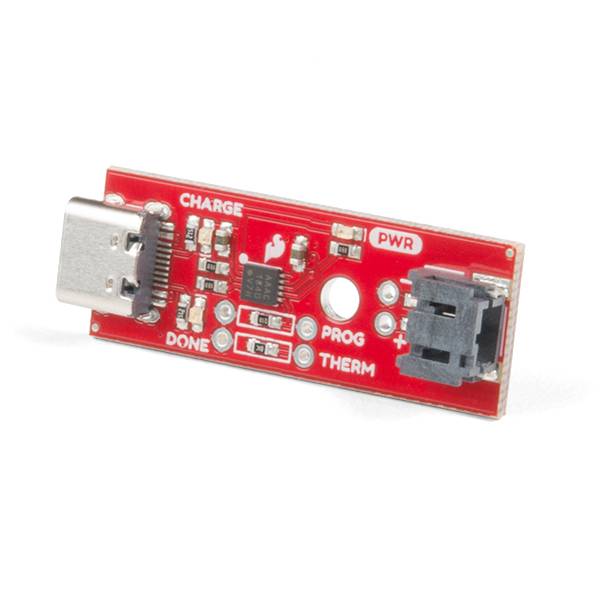

SparkFun LiPo Charger Plus JST-PH 2PIN to USB-C max. 1000mAh
SparkFun LiPo Charger Plus JST-PH 2PIN to USB-C max. 1000mAh
12,97 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
BerryBase
12,97 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Übersicht
Der SparkFun LiPo Charger Plus ist die aufgepeppte Power-Option in der SparkFun-Reihe der einzelligen Lithium-Polymer (LiPo)-Akku-Ladegeräte. Mit dieser Iteration haben wir den Eingangs-Ladestecker auf USB-C umgestellt und die Auswahl der Laderate sowie einen optionalen thermischen Schutz vorgesehen. Lade-, Strom- und Fertig-LEDs zeigen den Status des Ladevorgangs deutlich an. Dieses Board kann für jeden der von uns mitgeführten 2-poligen JST-Stecker mit Einzelzellen-Lipo-Akkus verwendet werden.
Bei einer Eingangsspannung zwischen 3,75V-6V kann der MCP73833 bis zu einer maximalen Rate von 1000mAh laden und bietet zwei Formen des thermischen Schutzes. Ein interner Sensor hält die maximale Laderate aufrecht, bis die Die-Temperatur des ICs ~95°C erreicht; der Laderegler reduziert dann die Laderate, um eine Überhitzung zu verhindern. Der MCP73833 hat auch einen optionalen Eingangspin für einen NTC (negativem Temperaturkoeffizienten)-Thermistor, wodurch die Batterie vor möglichen Schäden geschützt wird.
Merkmale
- Kompletter linearer Lademanagement-Controller - Integrierter Durchgangstransistor
- Integrierte Stromsensorik
- integrierter Rücklaufschutz
- Konstantstrom-/Konstantspannungsbetrieb mit thermischer Regelung
- Programmierbarer Ladestrom: 1A Maximum
- Hochpräzise Voreinstellung der Spannungsregelung: - 4,2V + 0,75%
- Vorkonditionierung von tiefentleerten Zellen - Wählbares Stromverhältnis
- Wählbare Spannungsschwelle
- Zellentemperaturüberwachung
- Low-Dropout-Linearregler-Modus
- Versorgungsspannung: 3,75V-6V
Lieferumfang
1x SparkFun LiPo Charger Plus
