Beschreibung
Installationsrelais werden zum Schalten von elektrischen Verbrauchern verwendet. Sie schließen den Hauptstromkreis solange die Steuerspannung ansteht. Die Baureihe RI eignet sich zum Schalten von einphasigen Verbrauchern bis 20 A. Die kompakten Geräte lassen sich per Hand betätigen und haben eine gut erkennbare Schaltstellungsanzeige. Sie können für viele Schalt- und Steueranwendungen eingesetzt werden. Eigenschaften: hohe Flexibilität durch verschiedene Kontaktkonfigurationen
Handbetätigung zu Prüfzwecken
schaltgeräuscharm und ohne Brummgeräusche
frontseitige Schaltstellungsanzeige durch Handbetätigungstaste
Option einer optischen Anzeige des Betriebszustandes mittels LED
Schaltkontakte mit sicherer Trennung AC1 nach EN 60947-4-1
Einschaltdauer: 100 % mit Distanzstück 0,5 TE
einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen
kein Hinterstecken der Anschlussdrähte möglich
leichte Zugänglichkeit zum Anschluss der Spulenversorgung
Verwendung von schwer entflammbaren Materialien sowie chlor- und halogenfreien Kunststoffen
Berührsicherheit nach BGV A3
Montageart: Schnellbefestigung auf Tragschiene
beliebige Einbaulage mit einem Neigungswinkel von max. 30 Grad

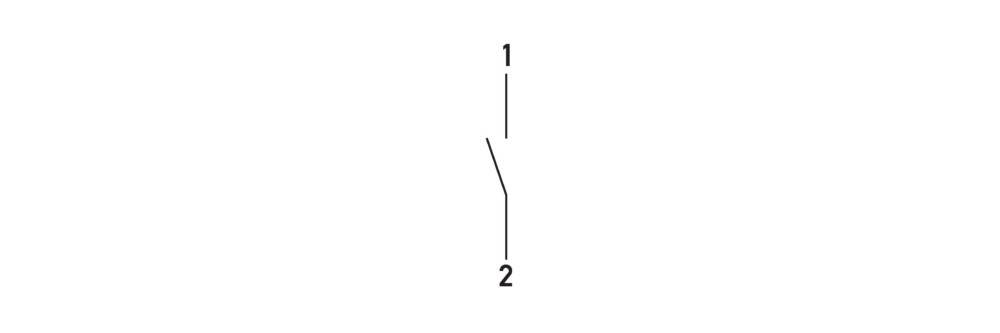

Einsatzgebiete: Die Komponenten bieten universelle Einsatzmöglichkeiten bei Steuerungsaufgaben in der Industrie- und Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtungsanlagen, Elektroheizungen, Belüftungen, Klimaanlagen, Ventilatoren, Wärmepumpen und von Glüh- und Gasentladungslampen. Hinweise: Die Bezeichnung der Geräte der Baureihe RI beinhaltet sowohl die Bemessungsspannung (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "
RI 024-110"
z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-. aber keinen Wechslerkontakt
Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig.
