Beschreibung

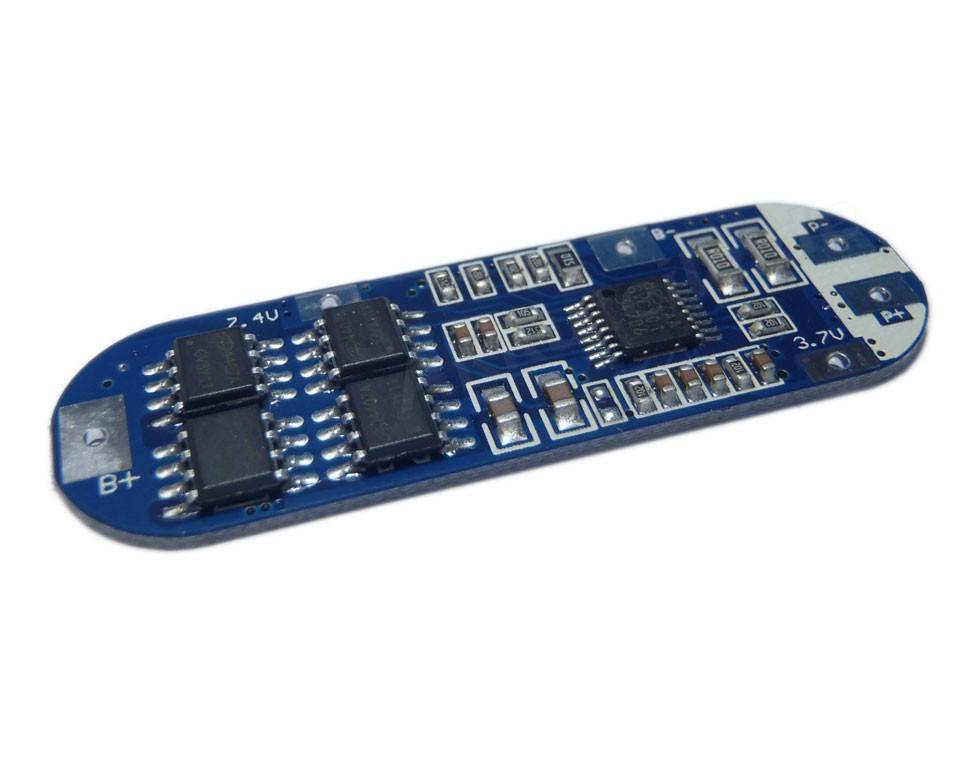

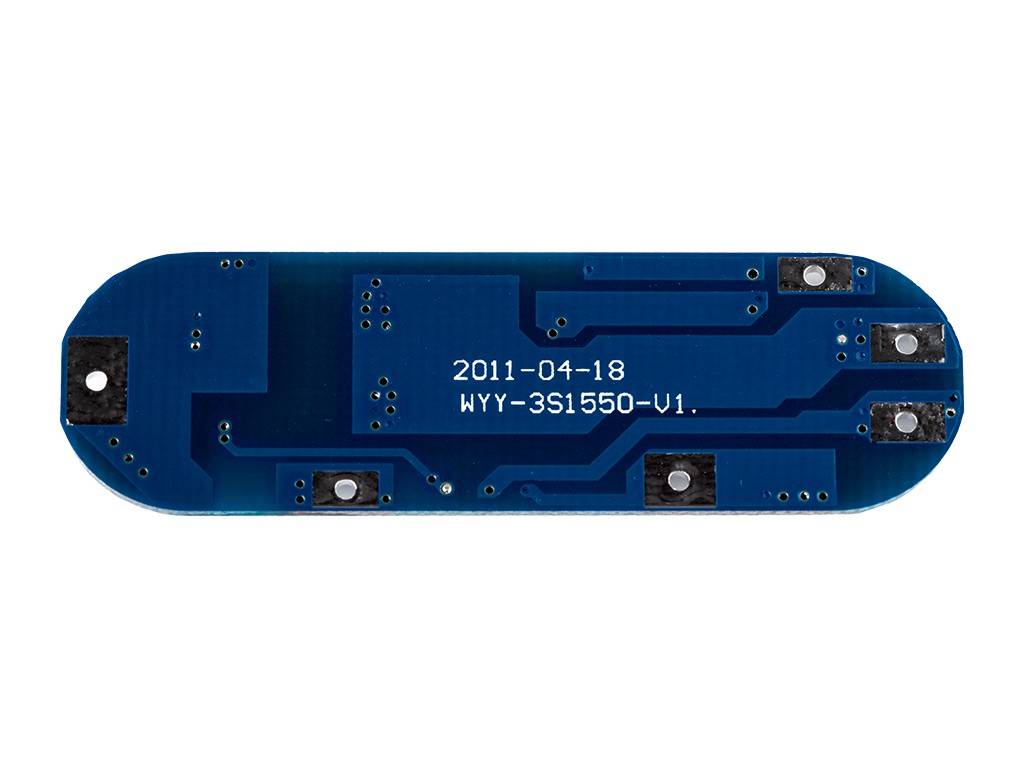

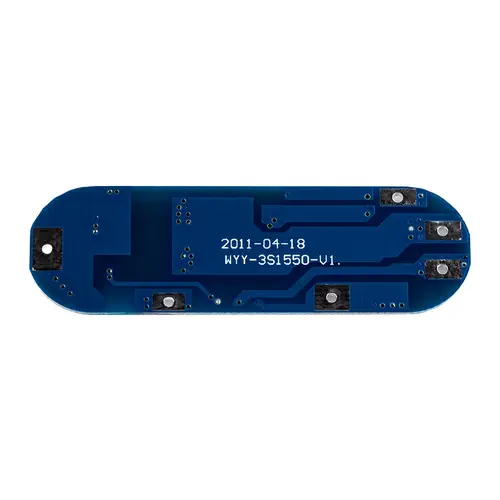

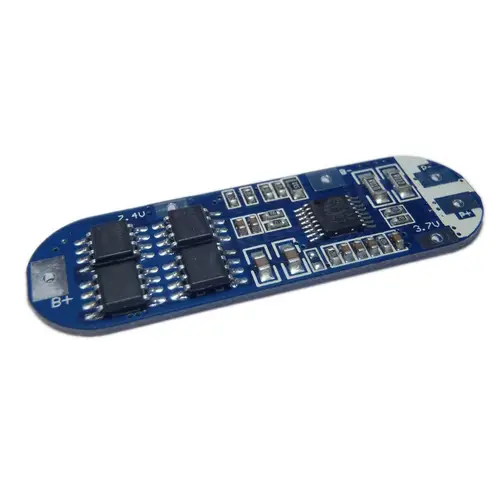

3S PCB/PCM- Keeppower XZD-3S1550 (Schutzelektronik)
BMS Batteriemanagementsystem - PCB Schutzschaltung für drei Li-Ion-Akkuzellen (Made in Japan). Ein Batteriemanagementsystem (BMS) ist eine elektronische Schaltung, welche zur Überwachung und Regelung einer nachladbaren Batterie-, also eines Akkumulatorsystems dient. Die Notwendigkeit eines BMS ergibt sich bei der Zusammenschaltung mehrerer Akkuzellen zu einer Batterie. Das BMS soll dabei die unvermeidbaren fertigungsbedingten Streuungen verschiedener ParaMeter der Akkuzellen, etwa Kapazität und Leckströme, erkennen, überwachen und ausregeln. Elektronik nicht für Werkzeuge /Powertoll Bereich geeignet.
Anwendung: Li-Ion-Akkupacks
Hinweis: Nach dem Löten muss die Schutzschaltung im Akkupack aktiviert werden, das geschieht durch ein kurzes Aufladen durch die Elektronik.
Anschlussplan:
Technische Daten für "3S PCB - Keeppower XZD-3S1550 (Schutzelektronik)"
| Modell | XZD-3S1550 |
| Überladeschutz (VCU) | 4,275V ± 0,05V |
| Überlade-Verzögerungszeit | 1000ms ± 500ms |
| Überlade Release Spannung | 4,075V ± 0,05V |
| Tiefentladeschutz (VDD) | 2,30V ± 0,10V |
| Unter Entladung-Verzögerungszeit | 100ms ± 50ms |
| Unter Entladungsauslösespannung | 2,70V ± 0,1V |
| Überstromschutz (IEC) | 26A ± 2A |
| PCB-Gesamtwiderstand | max. 40mΩ |

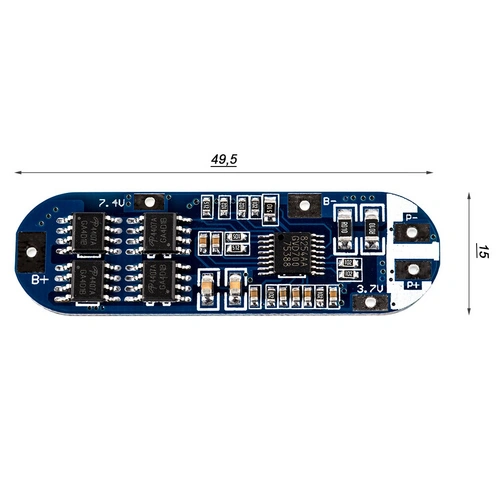

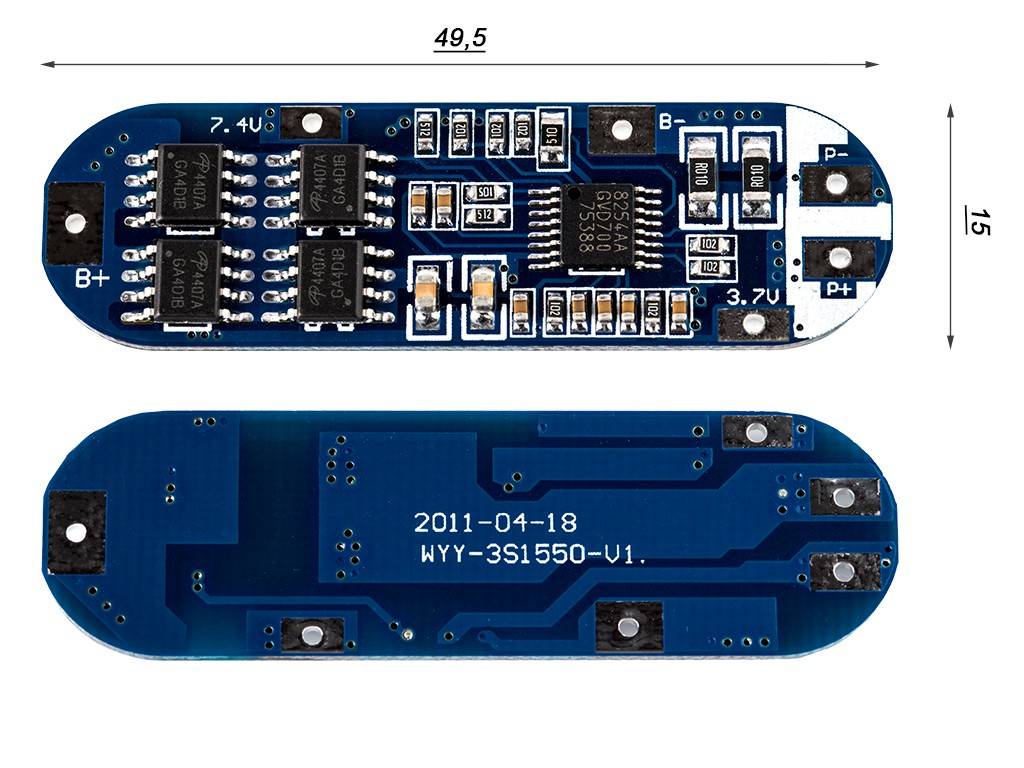

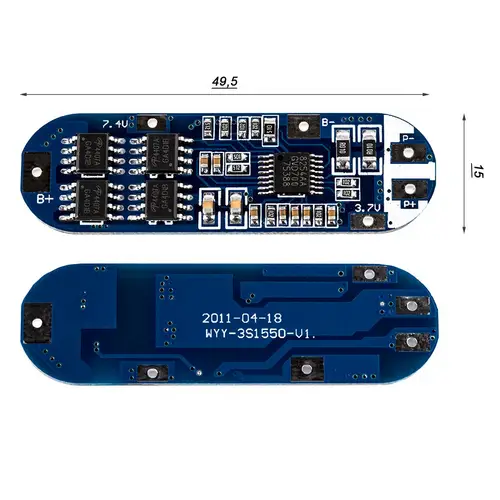

| Material | FR4 (49,5 mm x 15,0 mm) |
