Produktbeschreibung

Überblick

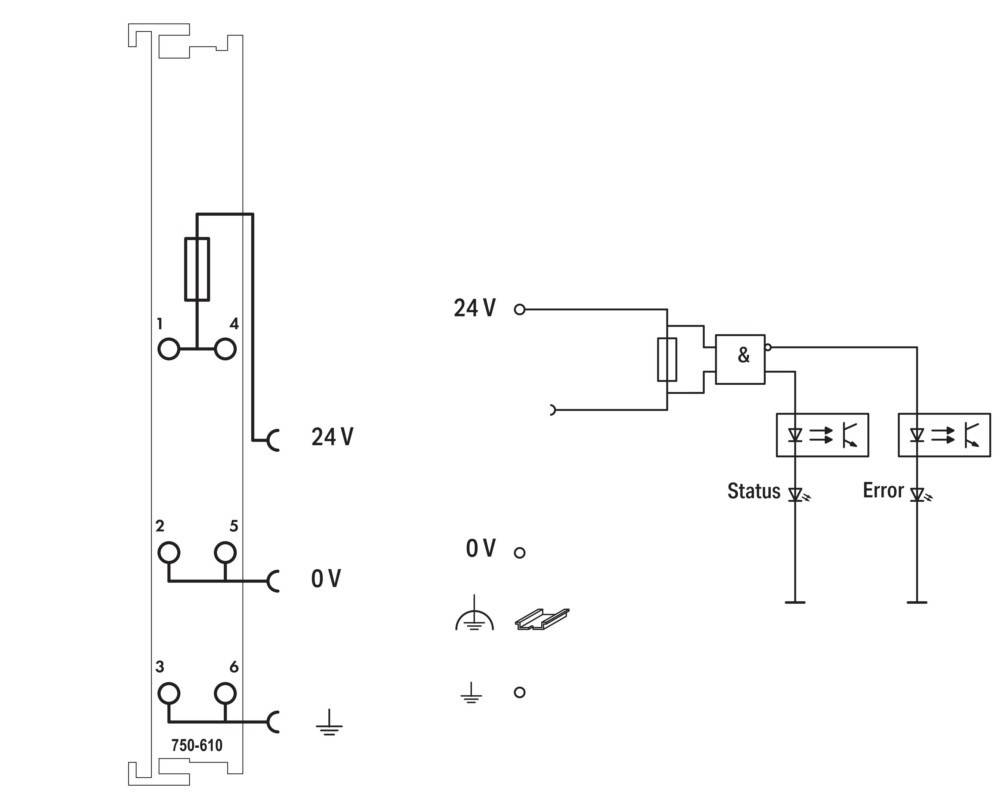

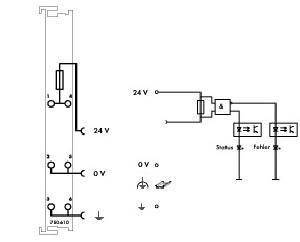

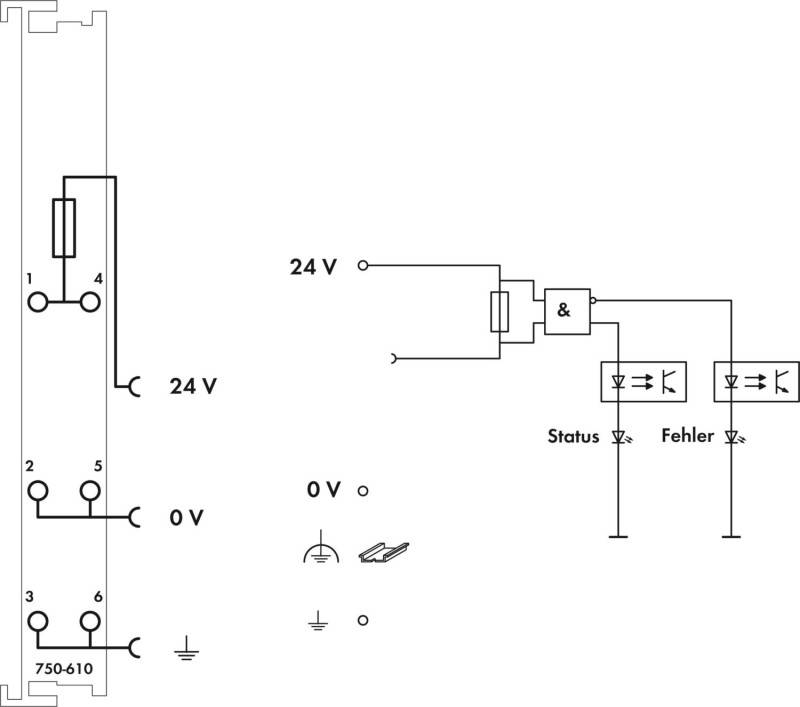

Potentialeinspeisung; DC 24 V; Sicherungshalter; DiagnoseDie Einspeiseklemme dient zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotential.

Der maximale Strom, der über die Einspeiseklemme fließen darf, beträgt 6,3 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.

Die Einspeiseklemme ist durch eine Sicherung (Größe 5 x 20 mm) abzusichern. Der Austausch kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen.

Eine defekte Sicherung und der Zustand der Betriebsspannung werden über LED signalisiert.

Die Busklemme überträgt ein Bit für den Zustand der Sicherung und ein zweites Bit für den Zustand der Betriebsspannung zum Feldbuskoppler.

Beschreibung

hersteller: WAGO GmbH & Co. KG
bezeichnung: Potentialeinspeisung DC24V,Sicherungshalt
typ: 750-610
versorgungsspannung bei dc: 24 V
spannungsart der versorgungsspannung: DC
mit optischer schnittstelle: nein
unterstützt protokoll für ethercat: nein
unterstützt protokoll für tcp/ip: nein
unterstützt protokoll für profibus: nein
unterstützt protokoll für can: nein
unterstützt protokoll für interbus: nein
unterstützt protokoll für asi: nein
unterstützt protokoll für knx: nein
unterstützt protokoll für modbus: nein
unterstützt protokoll für data-highway: nein
unterstützt protokoll für devicenet: nein
unterstützt protokoll für suconet: nein
unterstützt protokoll für lon: nein
unterstützt protokoll für profinet io: nein
unterstützt protokoll für profinet cba: nein
unterstützt protokoll für sercos: nein
unterstützt protokoll für foundation fieldbus: nein
unterstützt protokoll für ethernet/ip: nein
unterstützt protokoll für as-interface safety at work: nein
unterstützt protokoll für devicenet safety: nein
unterstützt protokoll für interbus-safety: nein
unterstützt protokoll für profisafe: nein
unterstützt protokoll für safetybus p: nein
unterstützt protokoll für sonstige bussysteme: nein
funkstandard bluetooth: nein
funkstandard wlan 802.11: nein
funkstandard gprs: nein
funkstandard gsm: nein
funkstandard umts: nein
systemkomponente: ja
schutzart (ip): IP20
ausführung des elektrischen anschlusses: Federzuganschluss
mit potentialtrennung: nein
mit einspeisemodul: ja
geeignet als segmentmodul: ja
distanzmodul: nein

Eigenschaften

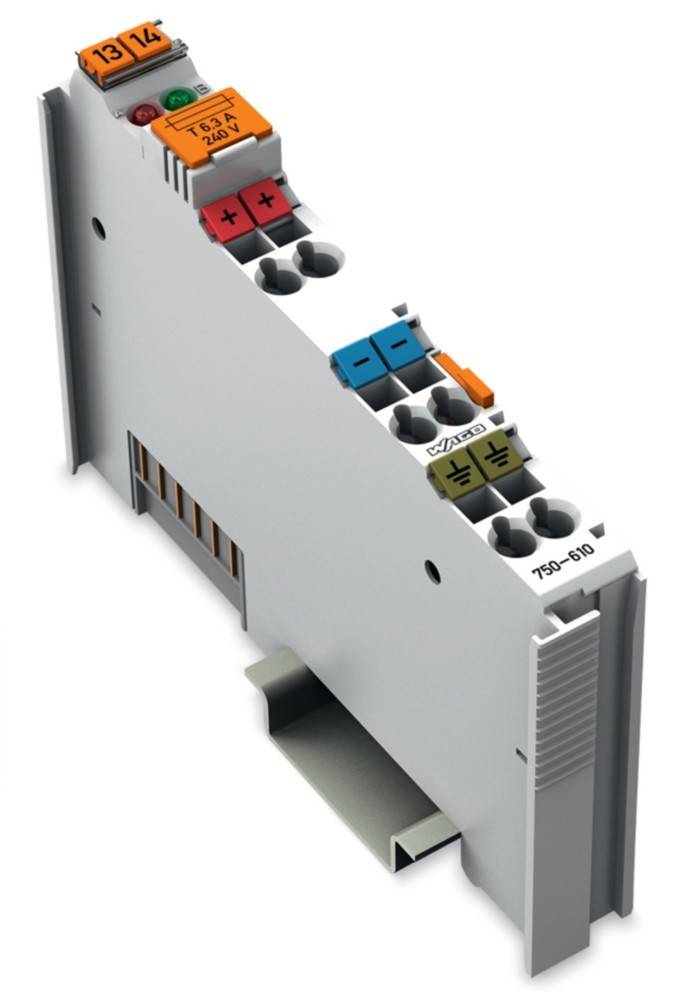

Wago 750-610. Produktfarbe: Grau, Befestigungstyp: DIN 35 × 15, Brandlast: 1,163 MJ. DC input Spannung: 24 V, Stromverbrauch (intern): 5 mA, Ausgangsstrom: 6,3 A. Breite: 12 mm, Tiefe: 100 mm, Höhe: 69,8 mm
