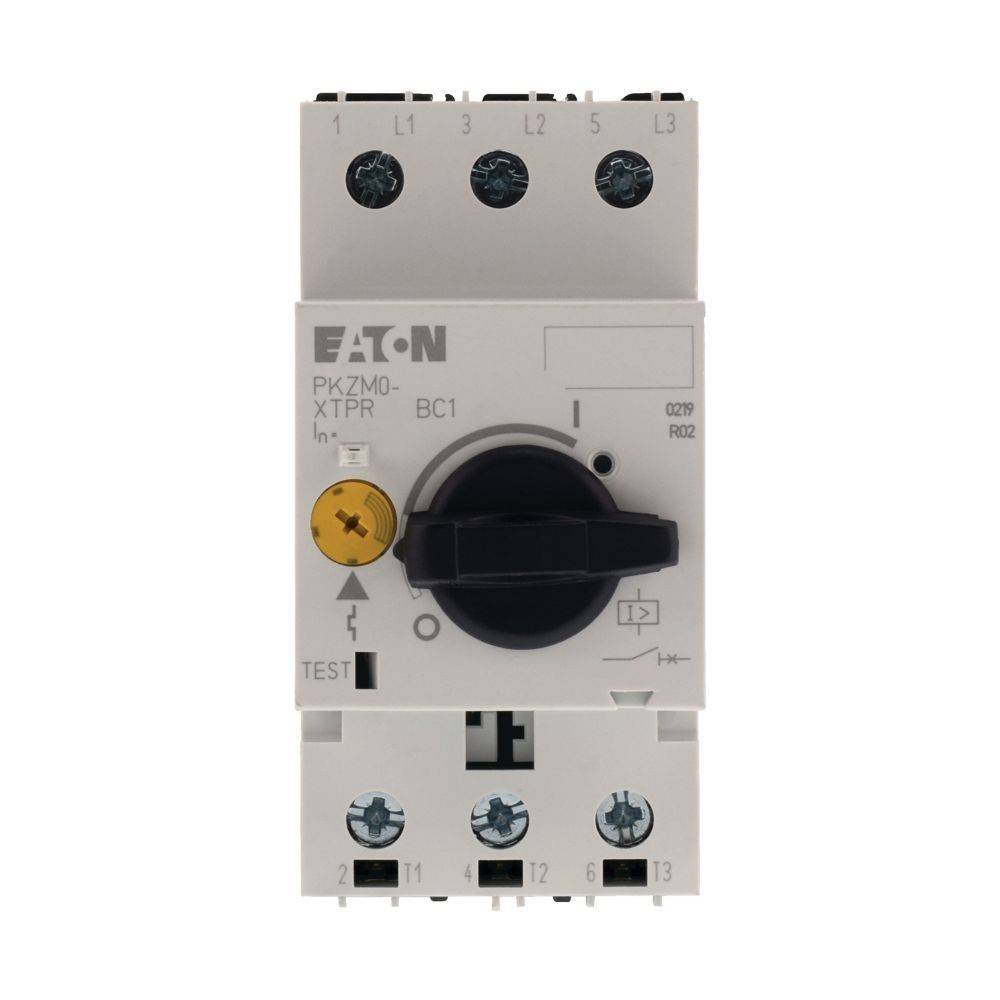

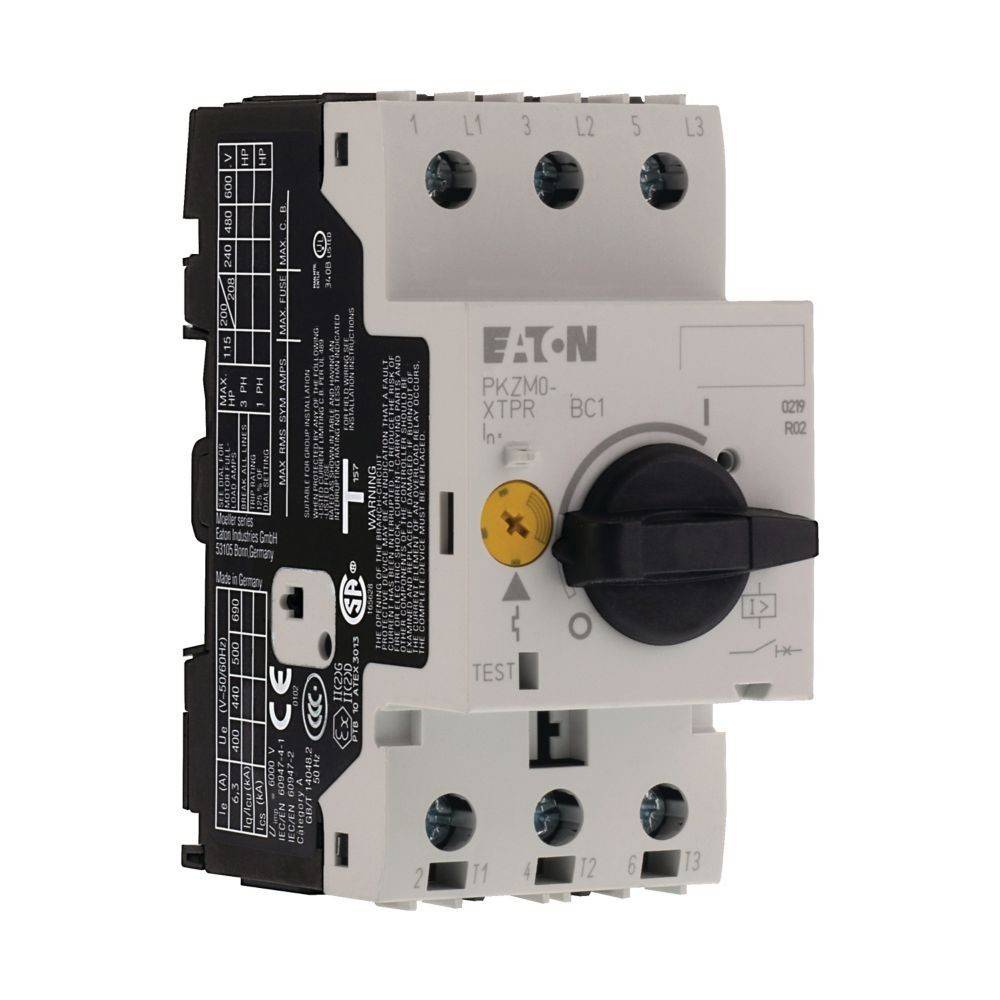

Eaton Trafoschutzschalter PKZM0-25-T

Überblick

Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser

Beschreibung

• hersteller: Eaton
• bezeichnung: Trafoschutzschalter 25A
• typ: PKZM0-25-T
• bemessungsdauerstrom iu: 25 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 50 kA
• Überlastauslöser stromeinstellung: 20..25 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
• einstellbereich des unverzögerten kurzschlussauslösers: 420 A
• verlustleistung: 6,83 W
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Schraubanschluss
• geeignet für hutschienenmontage: ja
• hutschienenmontage optional: ja
• mit ausgelöstmelder: ja
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• position des anschlusses für hauptstromkreis: sonstige
• ausführung des betätigungselements: Drehknopf
• komplettgerät mit schutzeinheit: nein
• motorantrieb integriert: nein
• motorantrieb optional: nein
• schutzart (ip): IP20
