Beschreibung

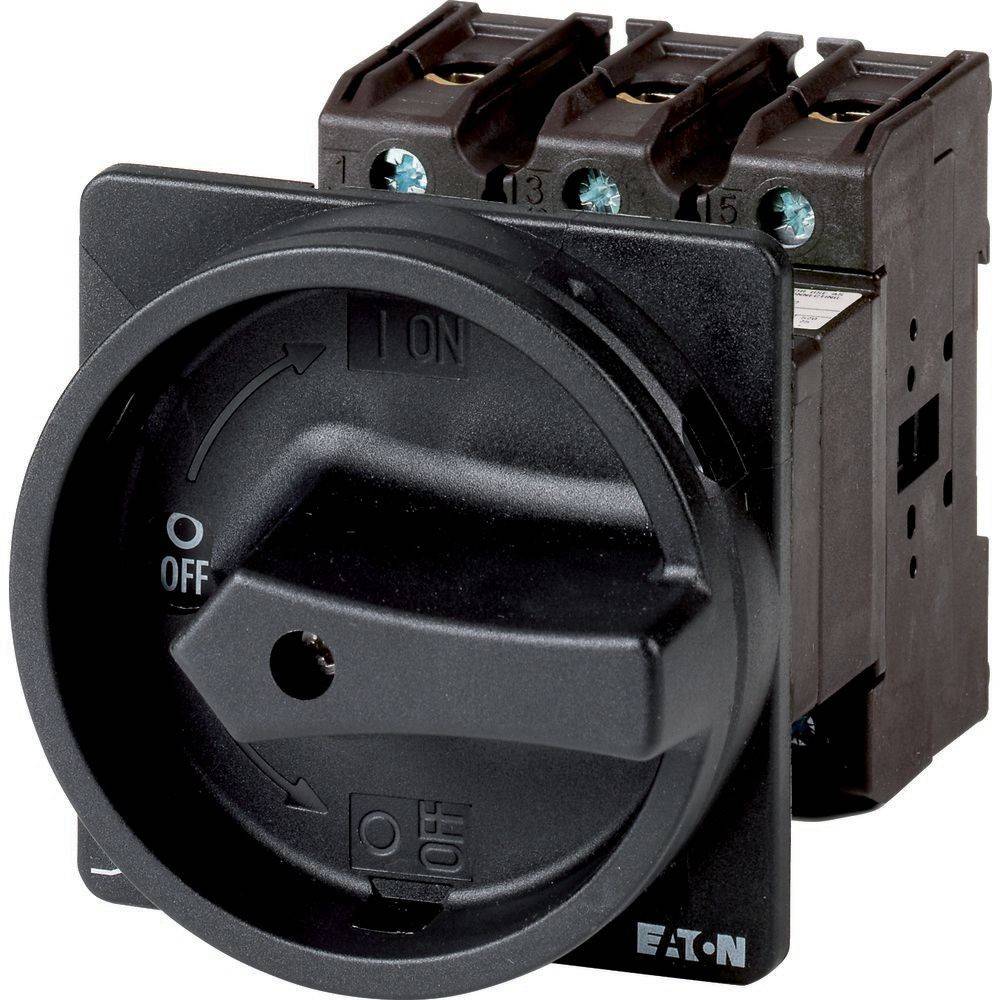

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Eigenschaften
- hersteller: Eaton
- bezeichnung: Hauptschalter Zwischenbau/sw
- typ: P3-100/V/SVB-SW
- ausführung als hauptschalter: ja
- ausführung als wartungs-/reparaturschalter: ja
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: nein
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 690 V
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 100 A
- bemessungsdauerstrom bei ac-23, 400 v: 100 A
- bemessungsdauerstrom bei ac-21, 400 v: 100 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 37 kW
- bemessungskurzzeitstromfestigkeit icw: 2 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 55 kW
- schaltleistung bei 400 v: 55 kW
- bedingter bemessungskurzschlussstrom iq: 80 kA
- polzahl: 3
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Einbaugerät Festeinbautechnik
- geeignet für bodenbefestigung: nein
- geeignet für frontbefestigung 4-loch: nein
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: nein

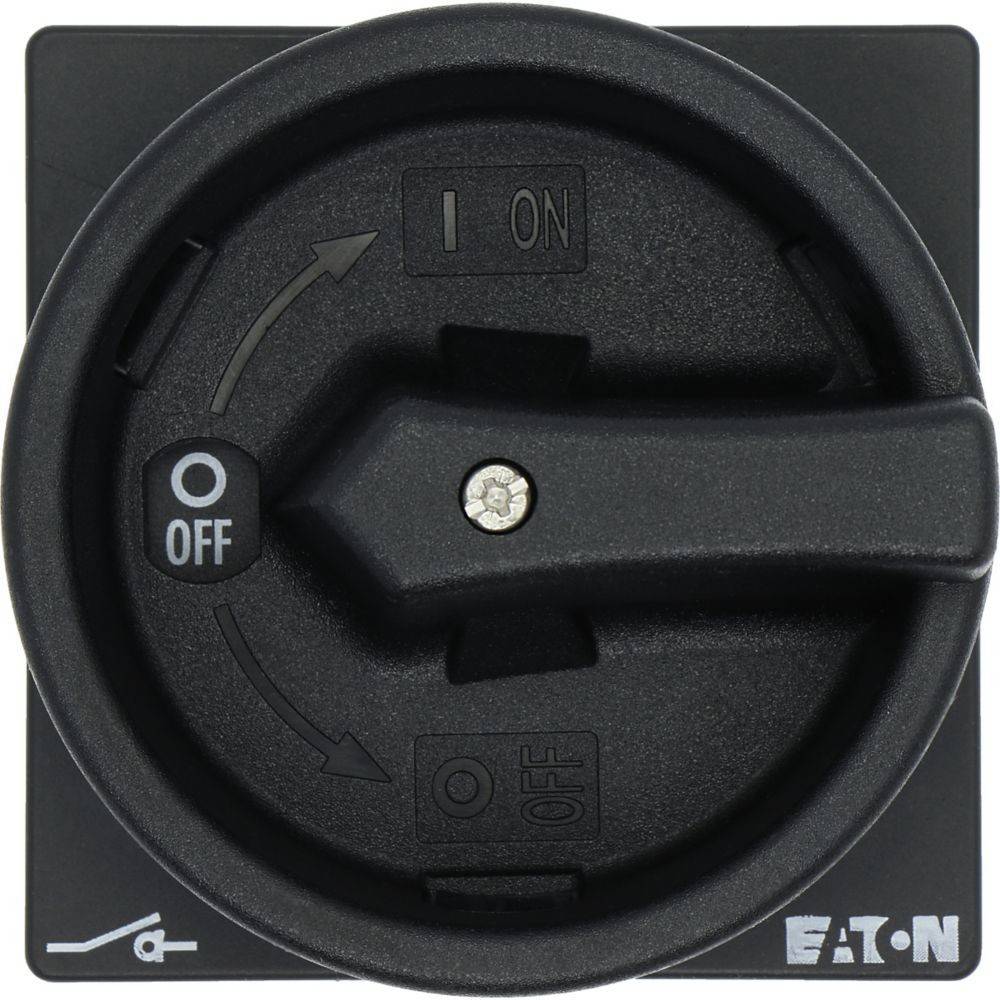

- farbe des betätigungselements: schwarz
- ausführung des betätigungselements: Türkupplungsdrehantrieb
- verriegelbar: ja
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- schutzart (nema): 12
- breite: 90 mm
- höhe: 114 mm
- tiefe: 150 mm
