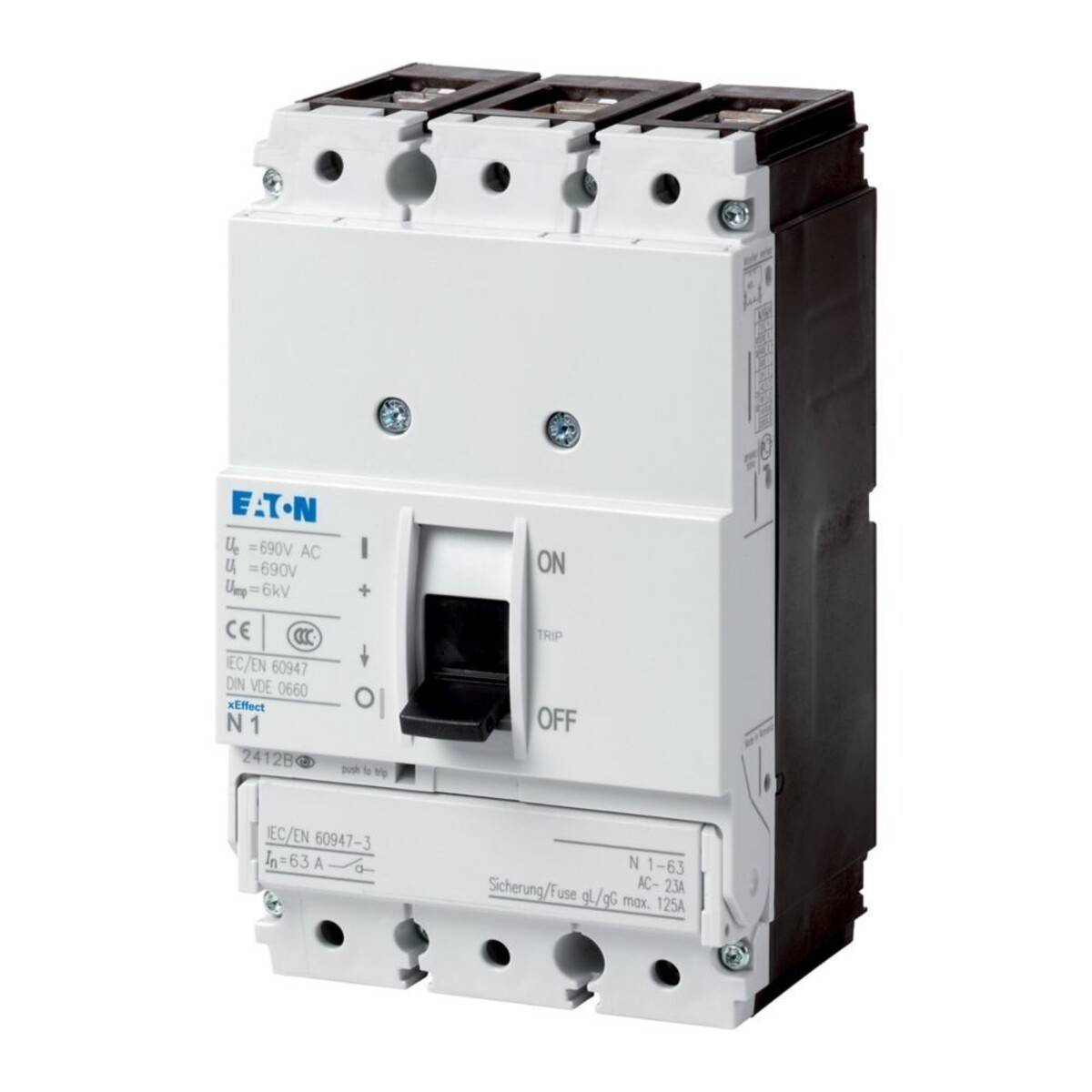

Eaton Lasttrennschalter N1-100

Überblick

Trennschalter N. Erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. Hilfsschalter, Spannungsfreischaltungen und Fernbediener erleichtern die Signalisierung und Automatisierung. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.

Beschreibung

• hersteller: Eaton
• bezeichnung: Lasttrennschalter 3p. 100A BG1
• typ: N1-100
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: ja
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 100 A
• bemessungsdauerstrom bei ac-23, 400 v: 0 A
• bemessungsdauerstrom bei ac-21, 400 v: 0 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 0 kW
• bemessungskurzzeitstromfestigkeit icw: 2 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 55 kW
• schaltleistung bei 400 v: 0 kW
• bedingter bemessungskurzschlussstrom iq: 0 kA
• polzahl: 3
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: ja
• gerätebauart: Einbaugerät Festeinbautechnik
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: ja
• geeignet für zwischenbau: ja
• farbe des betätigungselements: schwarz
• ausführung des betätigungselements: Kipphebel
• verriegelbar: ja
• anschlussart hauptstromkreis: Rahmenklemme
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP20
• schutzart (nema): sonstige
• breite: 90 mm
• höhe: 145 mm
• tiefe: 88 mm

Eigenschaften

Eaton N1-100. Produkttyp: Trennschalter, Produktfarbe: Grau
