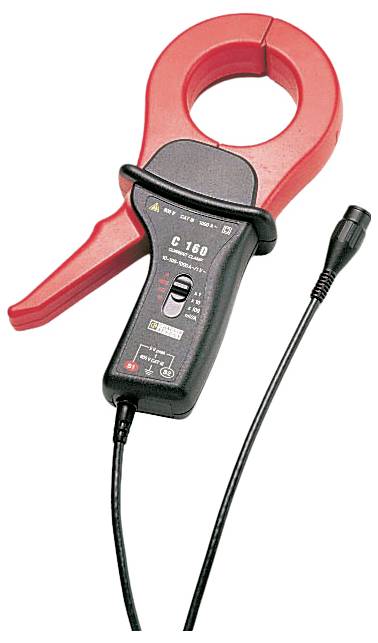

Chauvin Arnoux C160 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1000A

Überblick

Zangenstromwandler zur Messung von sehr geringen bis mittleren Wechelströmen
Umschließungs-Ø: 52 mm
Eingang: Messumfang 0,1 A...30 A Spitze | 0,1 A...300 A Spitze |1 A...2000 A
Ausgangssignal: Wechselspannung
Übersetzungsverhältnis: 10 A/1 V | 100 A/1 V | 1000 A/1 V, Typische Genauigkeit: ≤ 3% | 2% | 1%
Ausgang: BNC (Koaxialstecker)

Beschreibung

In der "C"-Serie befinden sich leistungsfähige Zangenstromwandler für 1000 A. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung garantieren eine hohe Genauigkeit und minimale Phasenverschiebung.

Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung.
Durch den Umschließungsdurchmesser von 52 mm können CAT III 600 V-Messungen an den meisten Leitern im Industrie- und Bürogebäudebereich vorgenommen werden.
In Verbindung mit einem Oszilloskop kann dieser isolierte Stromwandler mit seinen 3 Messbereichen verwendet werden, um Stromstärken mit einer Bandbreite von bis zu 100 kHz darzustellen.

Eigenschaften

Drei umschaltbare Messbereiche · Spannungsausgang 3 V bzw. 2 V Spitze.

Lieferumfang

• 1 Bedienungsanleitung
