Walther Werke Anschlussschrank WA0011

Beschreibung

WALTHER Anschlussschrank
Anschlussleistung: 55kVA

nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

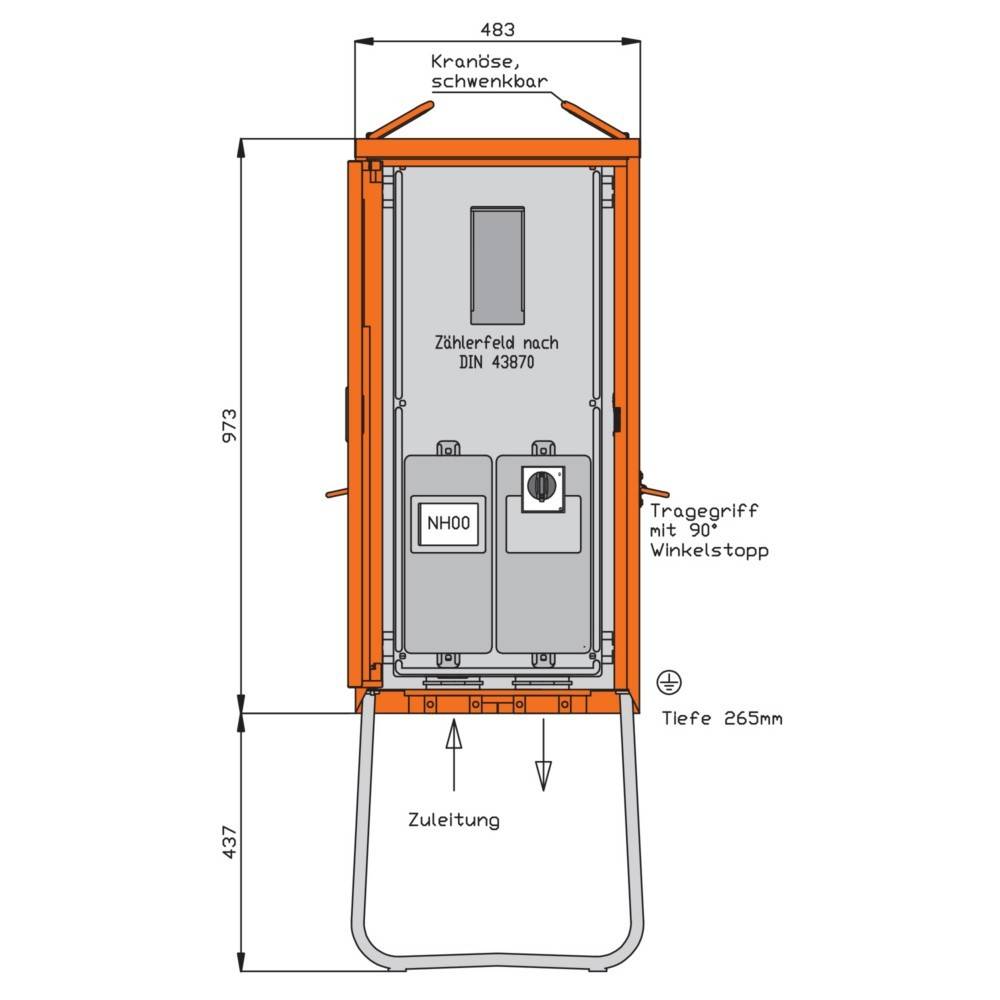

Größe ca.: 973 x 483 x 265mm / H-B-T
+ Untergestell-Höhe ca.: 437mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2

Abgang / Absicherung:
1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²

Eigenschaften

• Hersteller: Walther Werke
• Bezeichnung: Anschlussschrank 55kVA/1Abg/1Z/Direkt
• Typ: WA0011
• Ausführung: Anschlussschrank
• Bemessungsspannung: 230/400 V
• Bemessungsstrom: 80 A
• Anschlussleistung: 55 kVA
• Anzahl der Zählerfelder: 1
• Hauptschalter: Leistungsschalter
• Hauptschalter-Bemessungsstrom: 80 A
• Anzahl der Pole Hauptschalter: 3
• Notschalter: nein
• Schutzart (IP): IP44
• Geeignet nach IEC/EN 61439-4: ja
• Werkstoff des Gehäuses: Stahl
• Breite: 483 mm
• Höhe: 973 mm
• Tiefe: 702 mm
