Beschreibung

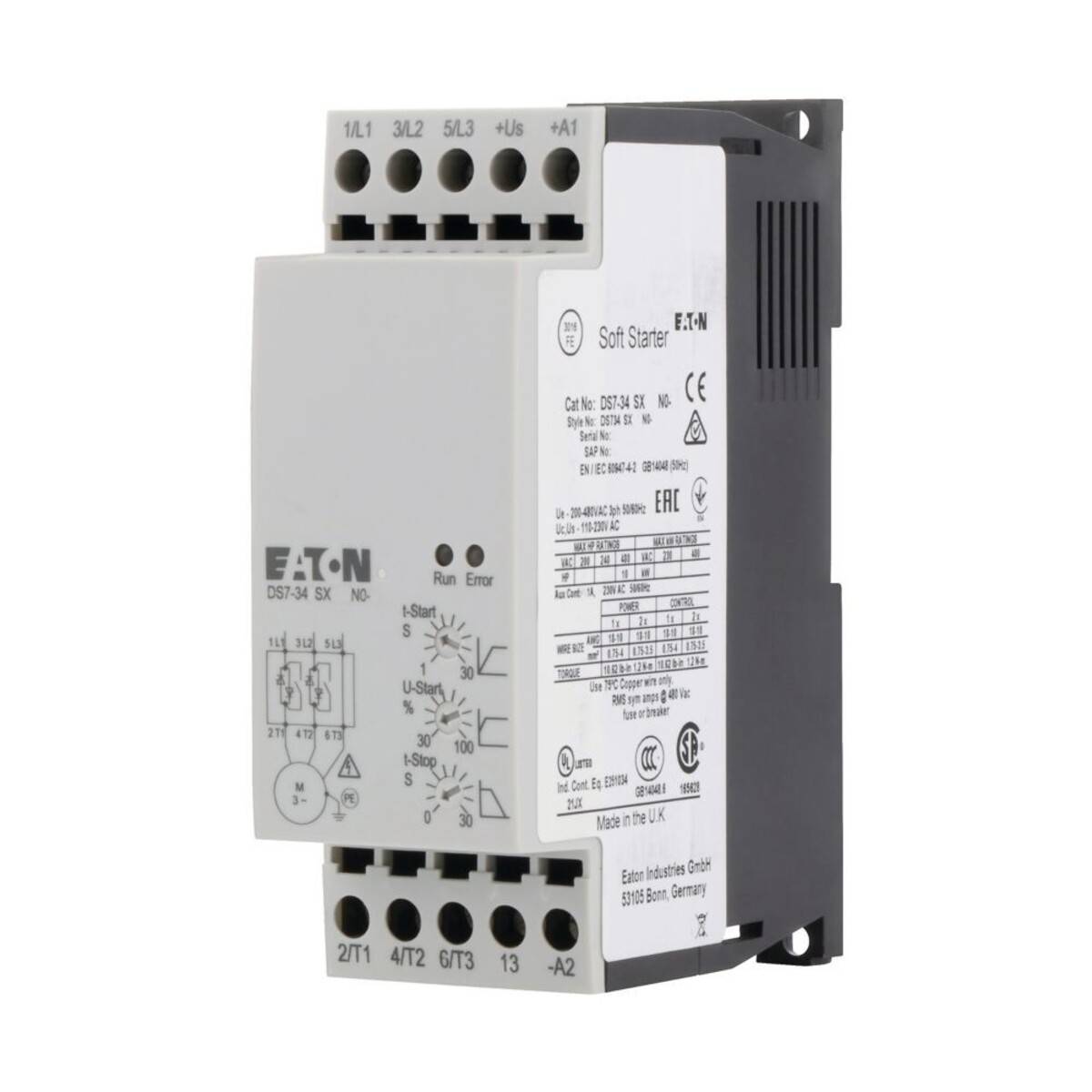

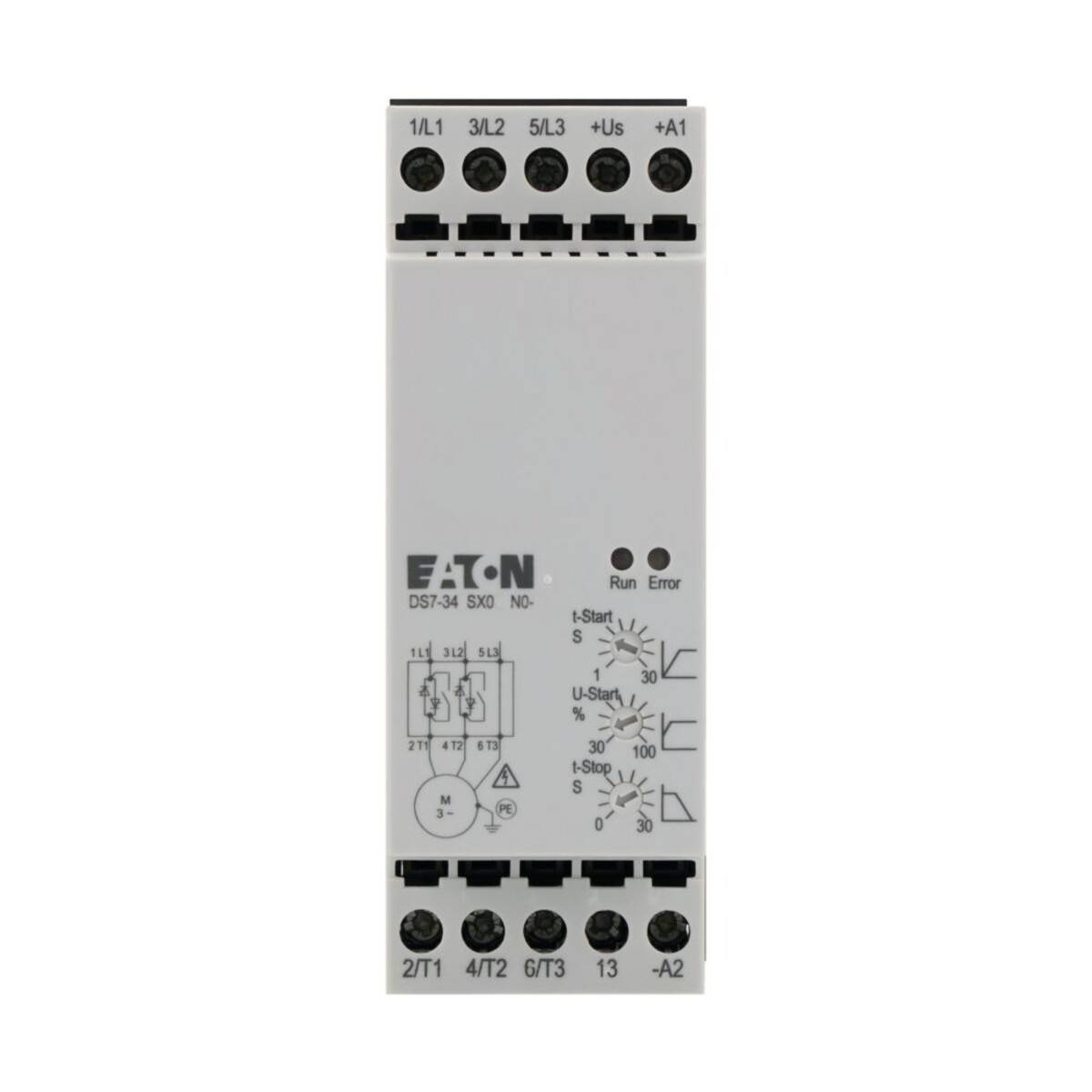

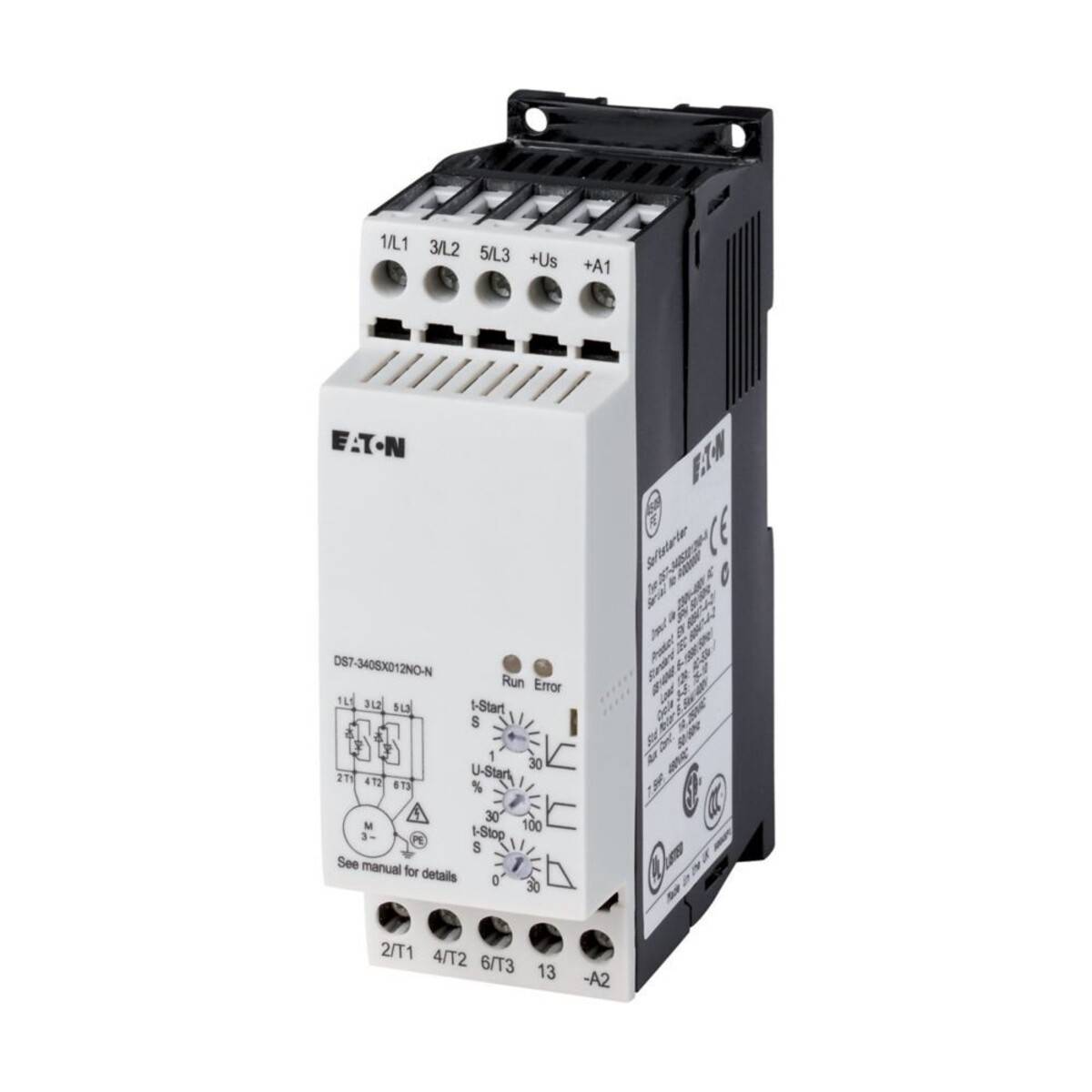

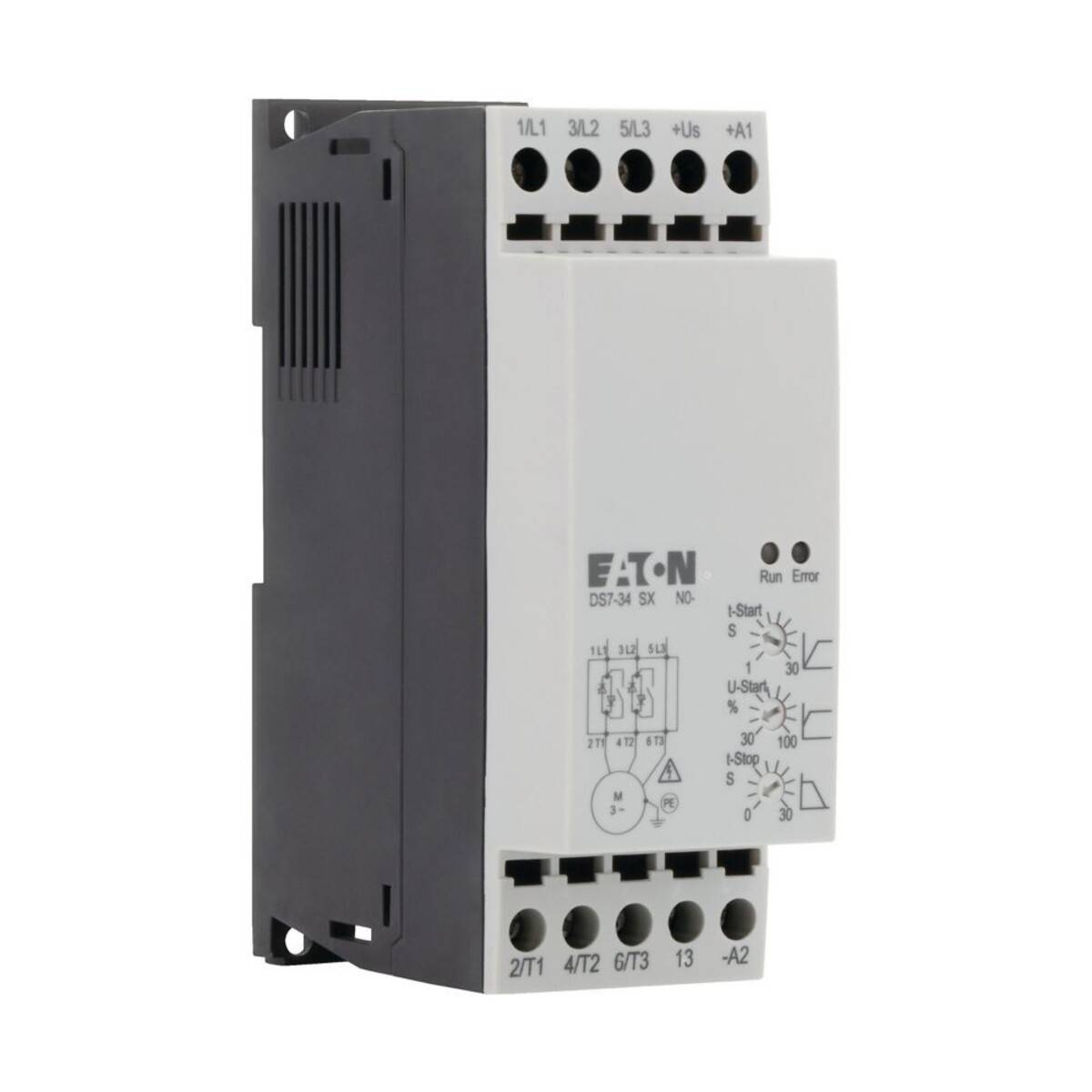

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für dreiphasige Lasten, Netzanschlussspannung (50/60 Hz): ULN= 200 - 480 V AC, Versorgungsspannung: Us= 24 V AC/DC, Steuerspannung: UC= 24 V AC, 24 V DC, Zugeordnete Bemessungsbetriebsleistung (Standardverbindung, Inline) bei 400 V, 50 Hz: P= 4 kW, bei 460 V, 60 Hz: P= 5 HP, Bemessungsbetriebsstrom AC-53: Ie= 9 A, Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, Anbindung an SmartWire-DT: nein, Baugröße: FS1, Normen und Bestimmungen: IEC/EN 60947-4-2, UL 508, CSA22.2-14
Eigenschaften
- hersteller: Eaton
- bezeichnung: Softstarter 24 V AC/DC, 9 A
- typ: DS7-340SX009N0-N
- bemessungsbetriebsstrom ie bei 40 °c tu: 9 A
- bemessungsbetriebsspannung ue: 230..480 V
- bemessungsleistung drehstrommotor, standardschaltung, bei 230 v: 2,2 kW
- bemessungsleistung drehstrommotor, standardschaltung, bei 400 v: 4 kW
- bemessungsleistung drehstrommotor, wurzel-3-schaltung, bei 230 v: 0 kW
- bemessungsleistung drehstrommotor, wurzel-3-schaltung, bei 400 v: 0 kW
- funktion: eine Drehrichtung
- interne Überbrückung: ja
- mit display: nein
- drehmoment-regelung: nein
- bemessungsumgebungstemperatur ohne derating: 40 °C
- bemessungssteuerspeisespannung us bei ac 50 hz: 24 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 24 V
- bemessungssteuerspeisespannung us bei dc: 24 V
- spannungsart zur betätigung: AC/DC
- integrierter Überlastschutz des motors: nein
- auslöseklasse: sonstige
- schutzart (ip): IP20
- schutzart (nema): 1
Stichwörter
Eaton, Sanftstarter
