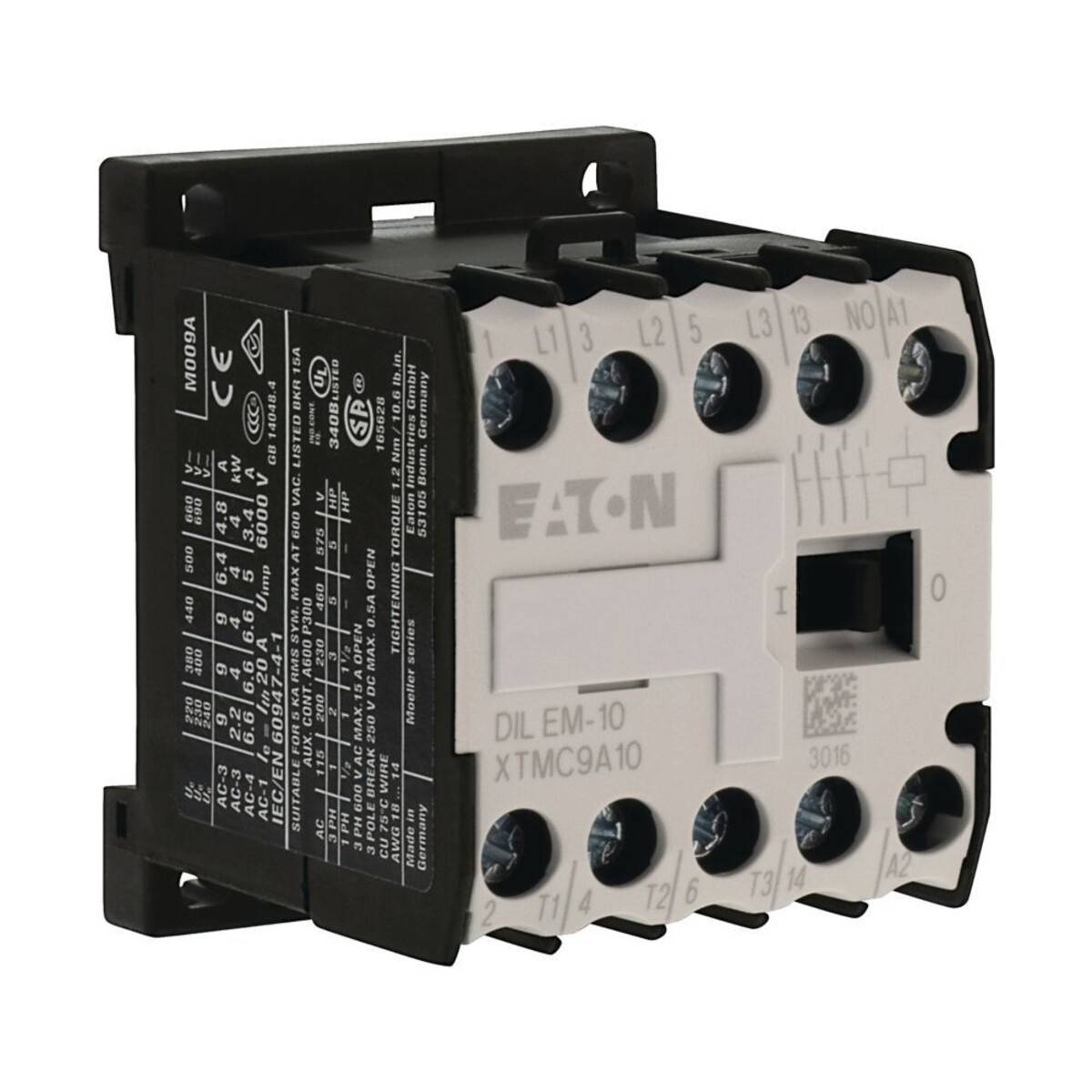

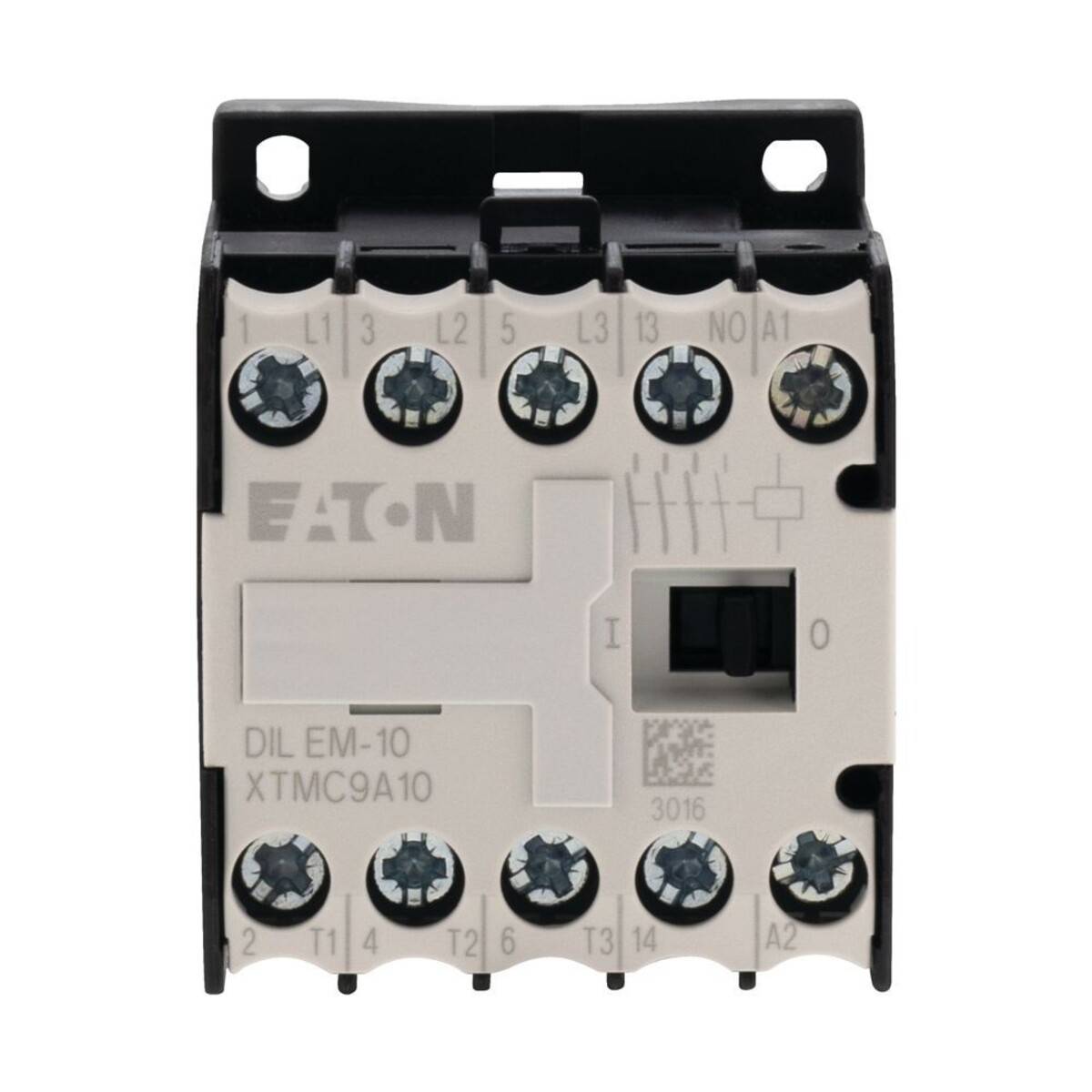

Eaton Leistungsschütz DILEM-10(400V50HZ)

Überblick

Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz AC-3/400V:4kW 3p
• typ: DILEM-10(400V50HZ)
• bemessungssteuerspeisespannung us bei ac 50 hz: 400 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 440 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 9 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 6,59999999 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
• bemessungsbetriebsleistung nema: 3,7 kW
• anzahl der hilfskontakte als schließer: 1
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 58 mm
• tiefe: 52 mm

Eigenschaften

Eaton DILEM-10(400V50HZ,440V60HZ). Produktfarbe: Schwarz, Weiß, Temperaturbereich in Betrieb: -25 - 50 °C, Zertifizierung: IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE. AC Eingangsspannung: 690 V, AC Eingangsfrequenz: 50/60 Hz. Gewicht: 170 g
