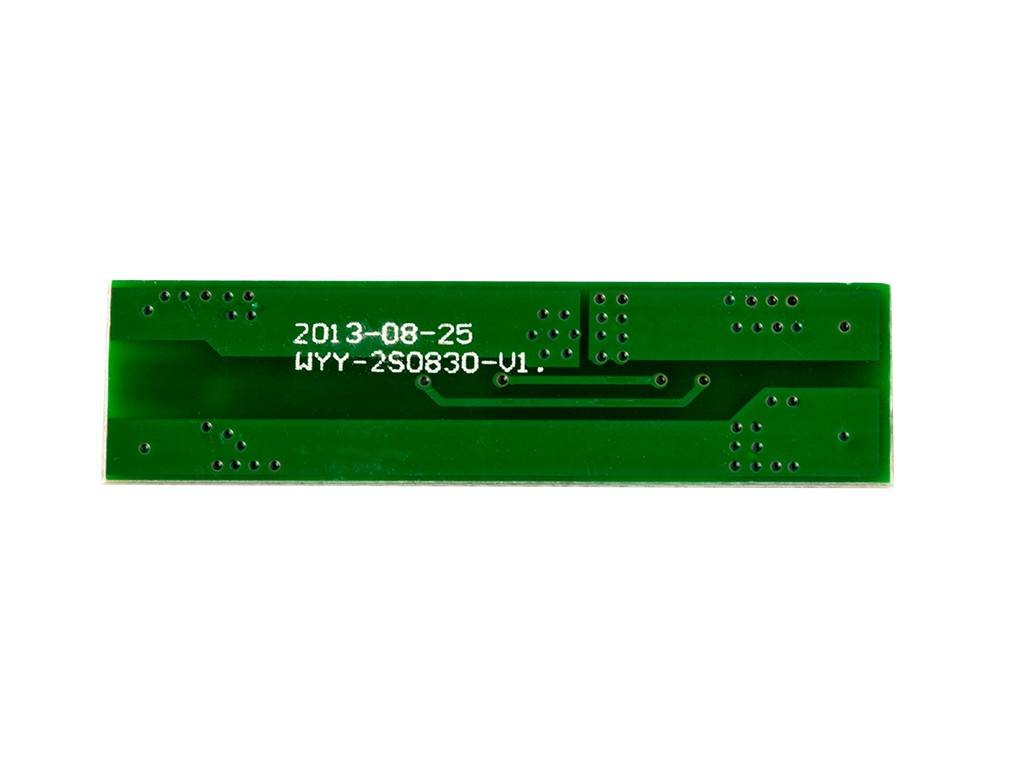

2S PCB - Keeppower 2S-0830 (Schutzelektronik) Lithium-Polymer
Produktbeschreibung
Beschreibung
2S PCB/PCM - Keeppower 2S-0830 (Schutzelektronik) Abschaltung bei 3,9V
Geeignet für alle Li-Polymer oder Li-Ion Akkus die aus Sicherheitsgründen oder aufgrund einer Erhöhung der Zyklenzahl nicht über 2,9V geladen werden dürfen.
BMS (Batteriemanagementsystem) - PCB Schutzschaltung für zwei Li-Polymer Akkus (Made in Japan). Ein Batteriemanagementsystem (BMS) ist eine elektronische Schaltung, welche zur Überwachung und Regelung einer nachladbaren Batterie-, also eines Akkumulatorsystems dient. Die Notwendigkeit eines BMS ergibt sich bei der Zusammenschaltung mehrerer Akkuzellen zu einer Batterie. Das BMS soll dabei die unvermeidbaren fertigungsbedingten Streuungen verschiedener ParaMeter der Akkuzellen, etwa Kapazität und Leckströme, erkennen, überwachen und ausregeln.
Anwendung: Li-Polymer, Li-Ion-Akkupacks Überladeschutz bei 3,9V ± 0,025V
Hinweis: Nach dem Löten muss die Schutzschaltung im Akkupack aktiviert werden, das geschieht durch ein kurzes Aufladen durch die Elektronik.
Das Datenblatt können Sie sich hier anschauen:

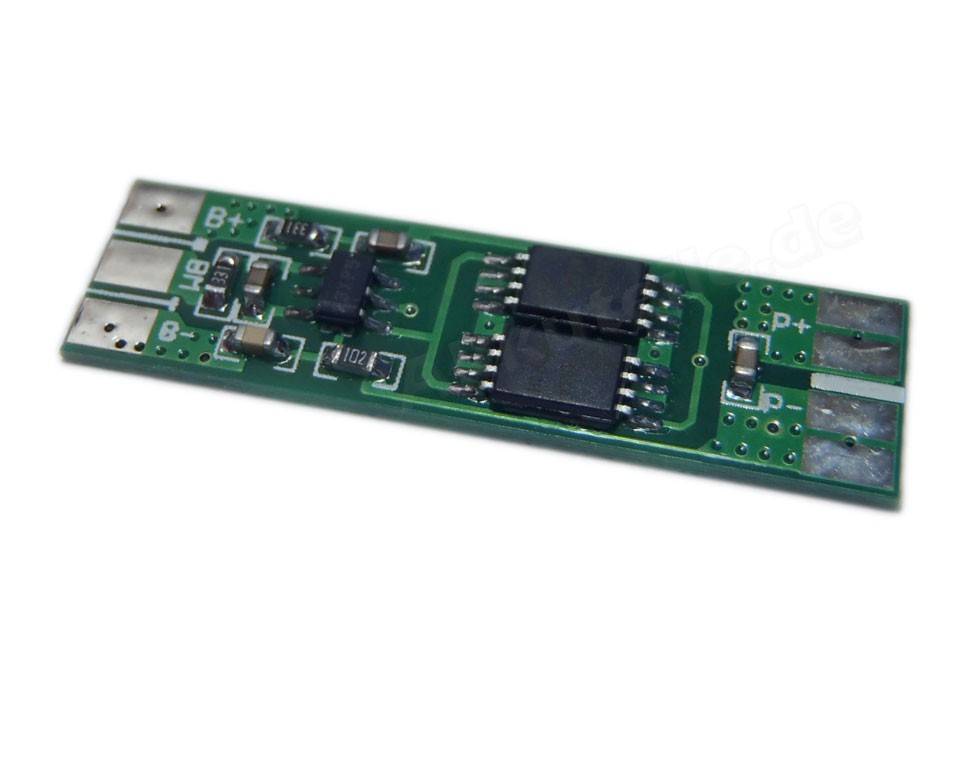

Anschlussplan:
B- = Akku Minus
B+ = Akku Plus
BM = Akku Verbindung Plus/Minus (zum Überprüfen der einzelnen Zellen)
P- = Laden, Entladen/Ein-/Ausgang Minus
P+ = Laden, Entladen/Ein-/Ausgang Plus
Technische Daten für "2S PCB - Keeppower 2S-0830 (Schutzelektronik) Lithium-Polymer"
| Modell | XZD-2S0830-V1 |
| Überladeschutz (VCU) | 3,9V ± 0,025V |
| Überlade-Verzögerungszeit | 1000mS ± 300mS |
| Überlade Release Spannung | 3,45V ± 0,05V |
| Tiefentladeschutz (VDD) | 2,50V ± 0,08V |
| Unter Entladung-Verzögerungszeit | 128mS ± 39mS |
| Unter Entladungsauslösespannung | 2,5V ± 0,08V |
| Überstromschutz (IEC) | 7A - 12A |
| PCB-Gesamtwiderstand | max. 45mΩ |

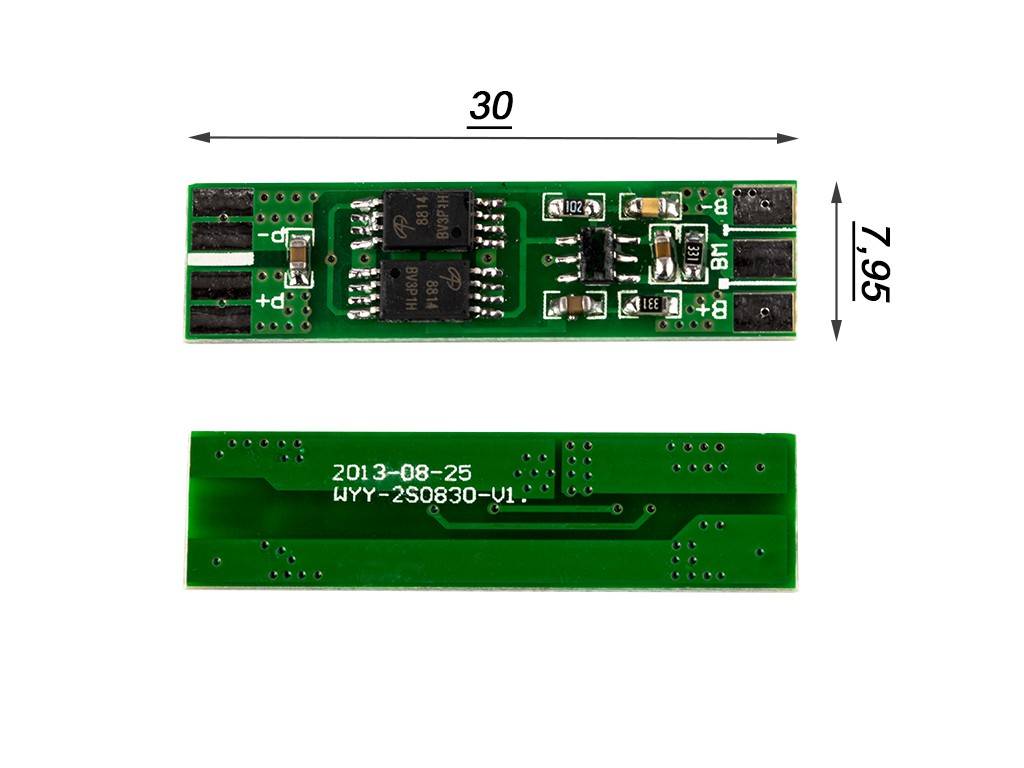

| Material | FR4 (30,0 mm x 7,95 mm) |
