Name: Teltonika Calyx 5G RedCap / EBD070 | Industrial 5G Raspberry Pi HAT+
SKU: D066353

Produktbeschreibung

Überblick

Netzwerk-Modul
Raspberry Pi Raspberry Pi 5
Grün

Beschreibung

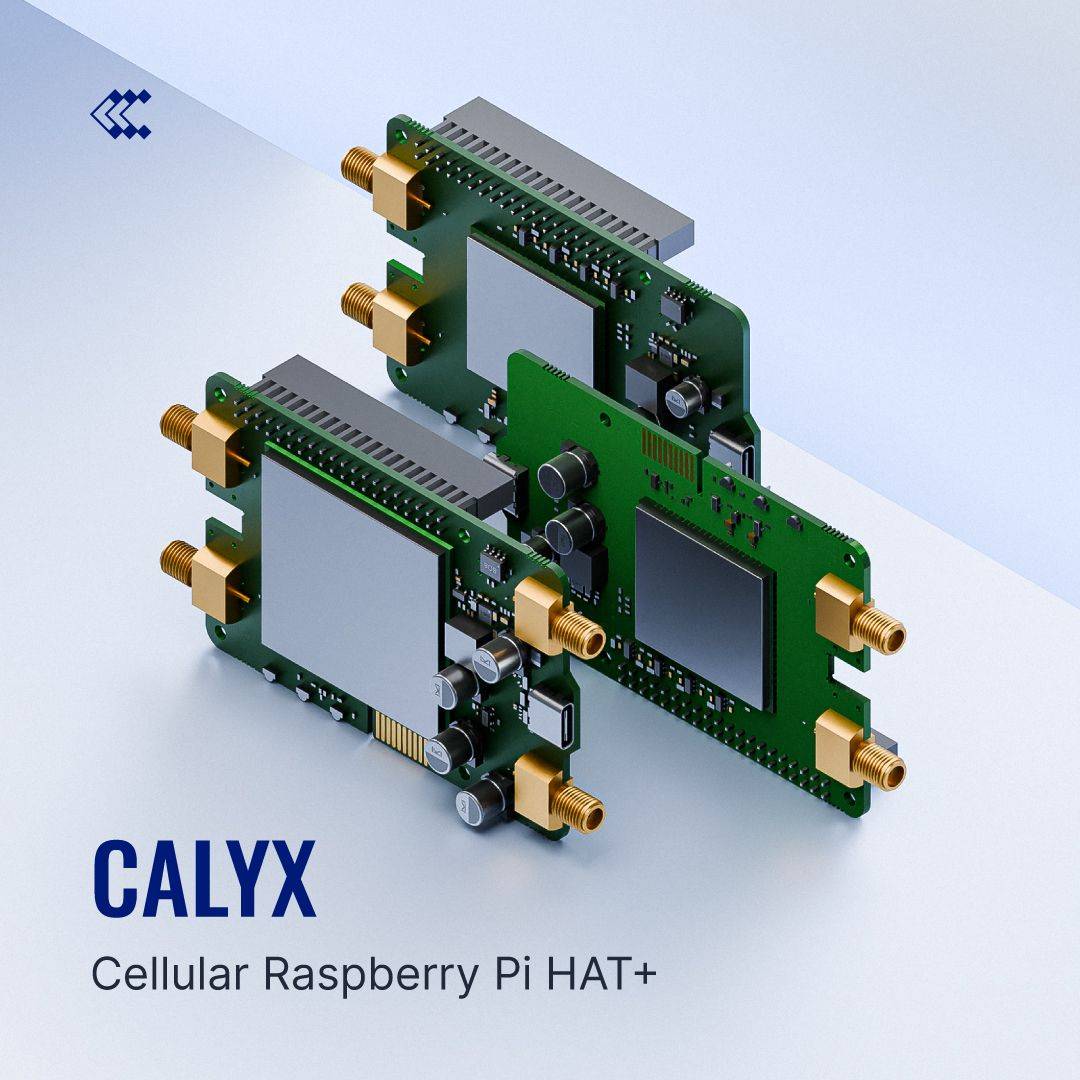

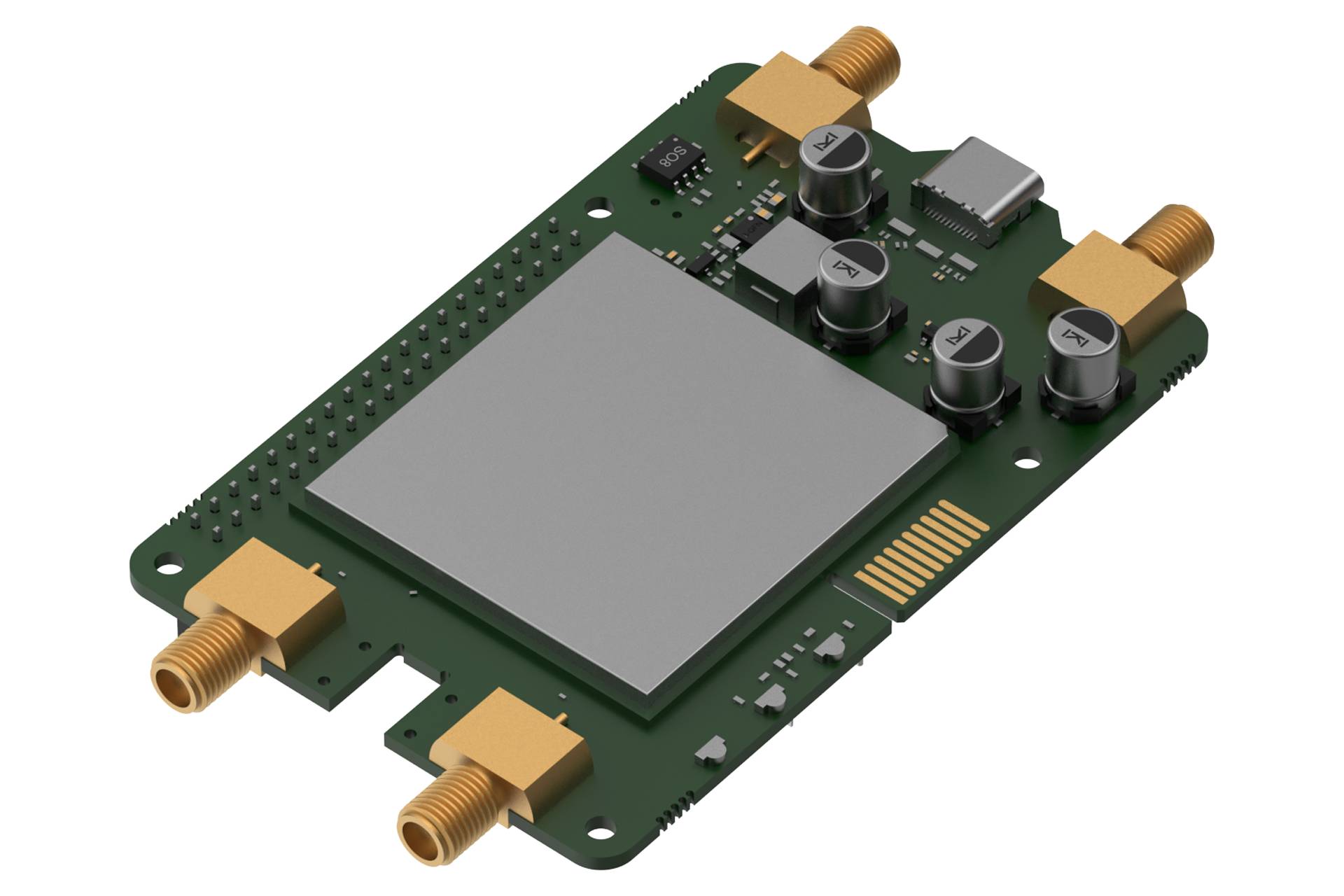

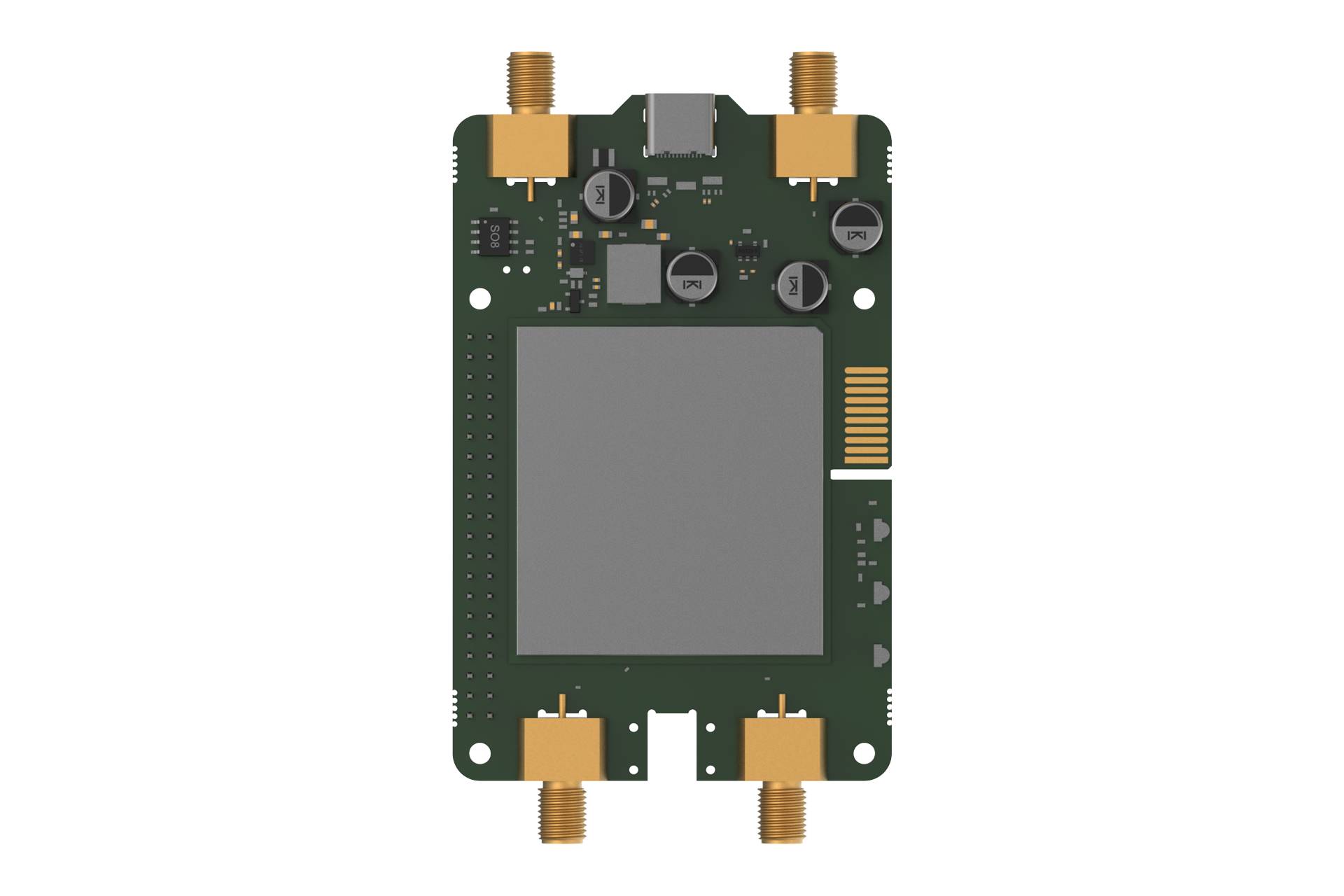

5G-Mobilfunk für Embedded-Systeme und Industrieprojekte Das Teltonika Calyx 5G RedCap / EBD070 ist ein industrietaugliches Cellular Raspberry Pi HAT+, das Geräte wie den Raspberry Pi 4 oder 5 um 5G-Sub-6-GHz-Konnektivität erweitert. Mit bis zu 223 Mbit/s Downlink und 123 Mbit/s Uplink bietet Calyx 5G eine leistungsstarke, stromsparende und zukunftssichere Mobilfunkanbindung für anspruchsvolle Embedded-, IoT- und M2M-Projekte. Für professionelle IoT- & M2M-Anwendungen gebaut Der 5G-HAT+ ist für den Einsatz in industriellen Umgebungen ausgelegt. Er eignet sich für Edge-Computing, Smart-Metering, Telemetrie, Fernwartung sowie mobile Systeme wie Messkoffer, Gateways oder Steuerungen, die ohne kabelgebundene Netzwerkinfrastruktur auskommen müssen. Highlights des Calyx 5G RedCap:

– 5G RedCap Sub-6 GHz (SA) – bis 223 Mbit/s DL / 123 Mbit/s UL
– 4G LTE Cat 4 Fallback für maximale Netzabdeckung
– Raspberry Pi HAT+ Formfaktor (für Pi 4 & Pi 5)
– GPIO-Modemsteuerung (Wake / Reset / Management über Pi-Pins)
– Optionaler PCM-Audio-Support
– Industrietauglicher Temperaturbereich −40 °C bis +75 °C
– Kompakte Bauform für OEM- und Serienintegrationen

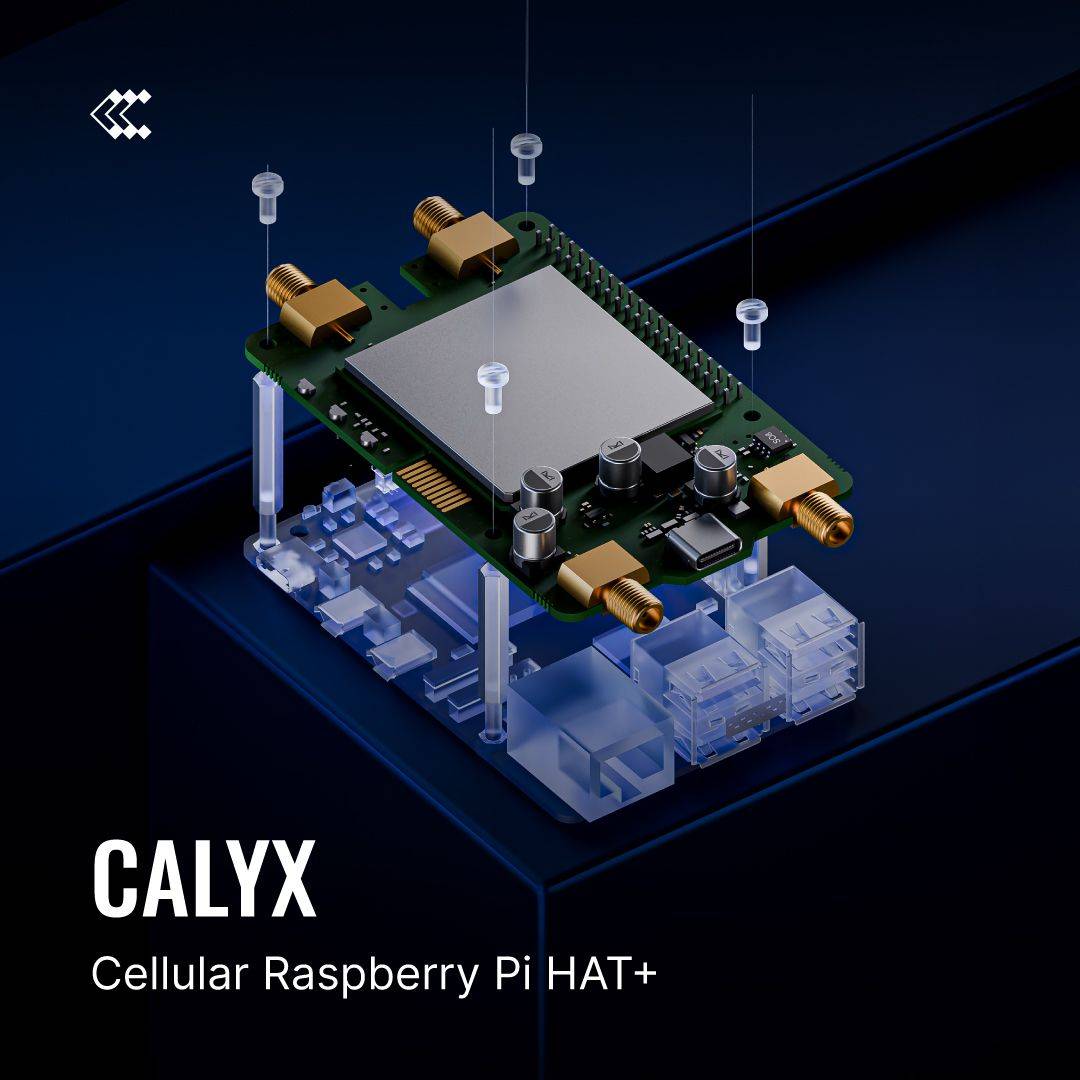

– Umfangreiche internationale Zertifizierungen (CE, FCC, UKCA, RCM, EAC u. v. m.) Nahtlose Integration in Raspberry-Pi-Umgebungen Der Calyx 5G RedCap wird direkt auf die 40-polige GPIO-Leiste des Raspberry Pi gesteckt. Die GPIO-Modemsteuerung ermöglicht Wake-, Reset- und Management-Funktionen direkt über den Pi. Die Spannungsversorgung kann über die GPIO-Pins oder alternativ über den USB-C-Port erfolgen. Dadurch lassen sich kompakte, abgeschlossene Systeme realisieren, ohne zusätzliche Modems oder Adapter. Technische Daten (Auszug EBD070) Mobilfunktechnik
Mobile Module: 5G Sub-6 GHz RedCap (SA), 4G LTE Cat 4
Datenraten 5G: bis 223 Mbit/s Downlink, 123 Mbit/s Uplink
Datenraten 4G: bis 195 Mbit/s Downlink, 105 Mbit/s Uplink
3GPP-Release: Release 17

Schnittstellen & Formfaktor
Raspberry Pi HAT+ Formfaktor (für Raspberry Pi 4 und Raspberry Pi 5)
Direkte Montage auf der 40-Pin-GPIO-Stiftleiste
GPIO-Modemsteuerung (Wake, Reset, Status)
Stromversorgung über GPIO oder USB-C (5 V DC)
1 × Nano-SIM-Slot (4FF)
Antennenanschlüsse: 2 × SMA

Umgebung & Robustheit
Betriebstemperatur: −40 °C bis +75 °C
Ausgelegt für Dauereinsatz in industriellen Anwendungen

Zertifizierungen & Normen
Regulatory: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
EMV: EN 55032, EN 55035, EN 61000-3-2/-3-3, EN 301 489-1/-17/-19/-52
RF: EN 301 908-1, EN 301 908-13, EN 301 908-25

Typische Einsatzbereiche
IoT-Gateways und Edge-Computer mit Raspberry Pi
Industrielle Fernüberwachung und Telemetrie
Smart-Metering, Umwelt- und Energieanwendungen
M2M-Kommunikation in mobilen oder abgelegenen Anlagen
Prototyping und OEM-Projekte mit 5G-Anbindung

Support-Hinweis:
Teltonika Networks bietet in der Regel keinen direkten Endkundensupport. Die technische Beratung, Unterstützung bei Netzbetreiberwahl, Antennenauslegung und Konfiguration erfolgt über autorisierte Vertriebspartner. Für professionelle Projekte wird empfohlen, Planung und Inbetriebnahme gemeinsam mit einem solchen Partner vorzunehmen. Häufig gestellte Fragen (FAQ) Was ist das Teltonika Calyx 5G RedCap / EBD070? Ein 5G-RedCap-Mobilfunkmodul im Raspberry-Pi-HAT+-Formfaktor, das Raspberry Pi 4 und 5 um 5G- und LTE-Konnektivität für IoT- und M2M-Anwendungen erweitert. Unterstützt das Modul echtes 5G? Ja. Es handelt sich um ein 5G-Sub-6-GHz-SA-Modul nach 3GPP Release 17 (RedCap), optimiert für IoT- und Industrieanwendungen. Gibt es einen Fallback auf 4G? Ja. Neben 5G RedCap unterstützt das Calyx 5G RedCap / EBD070 auch 4G LTE Cat 4 als Rückfalloption für Regionen oder Szenarien ohne 5G-Abdeckung. Mit welchen Raspberry-Pi-Modellen ist das Modul kompatibel? Der HAT+ ist für die direkte Montage auf Raspberry Pi 4 und Raspberry Pi 5 vorgesehen, die über eine 40-Pin-GPIO-Leiste verfügen. Ist das Calyx 5G RedCap für den industriellen Einsatz geeignet? Ja. Der HAT+ ist für einen Betriebstemperaturbereich von −40 °C bis +75 °C ausgelegt und verfügt über zahlreiche internationale Zertifizierungen für den professionellen Einsatz. Wie wird das Modul mit Strom versorgt? Die Versorgung kann über die GPIO-Pins des Raspberry Pi oder über den USB-C-Anschluss mit 5 V DC erfolgen – je nach Integrationsszenario. Vertrauen & Service
Industrietaugliche Auslegung (−40 °C bis +75 °C)
Umfangreiche internationale Zulassungen und EMV-Zertifizierungen
Ideal für professionelle IoT-, Edge- und M2M-Lösungen mit Raspberry Pi
Zukunftssichere 5G-RedCap-Technologie mit LTE-Fallback

Hinweis: Für Planung, Netzbetreiberwahl und Integration empfiehlt sich die Zusammenarbeit mit einem autorisierten Teltonika-Partner, um das volle Potenzial des Calyx 5G RedCap / EBD070 auszuschöpfen.
