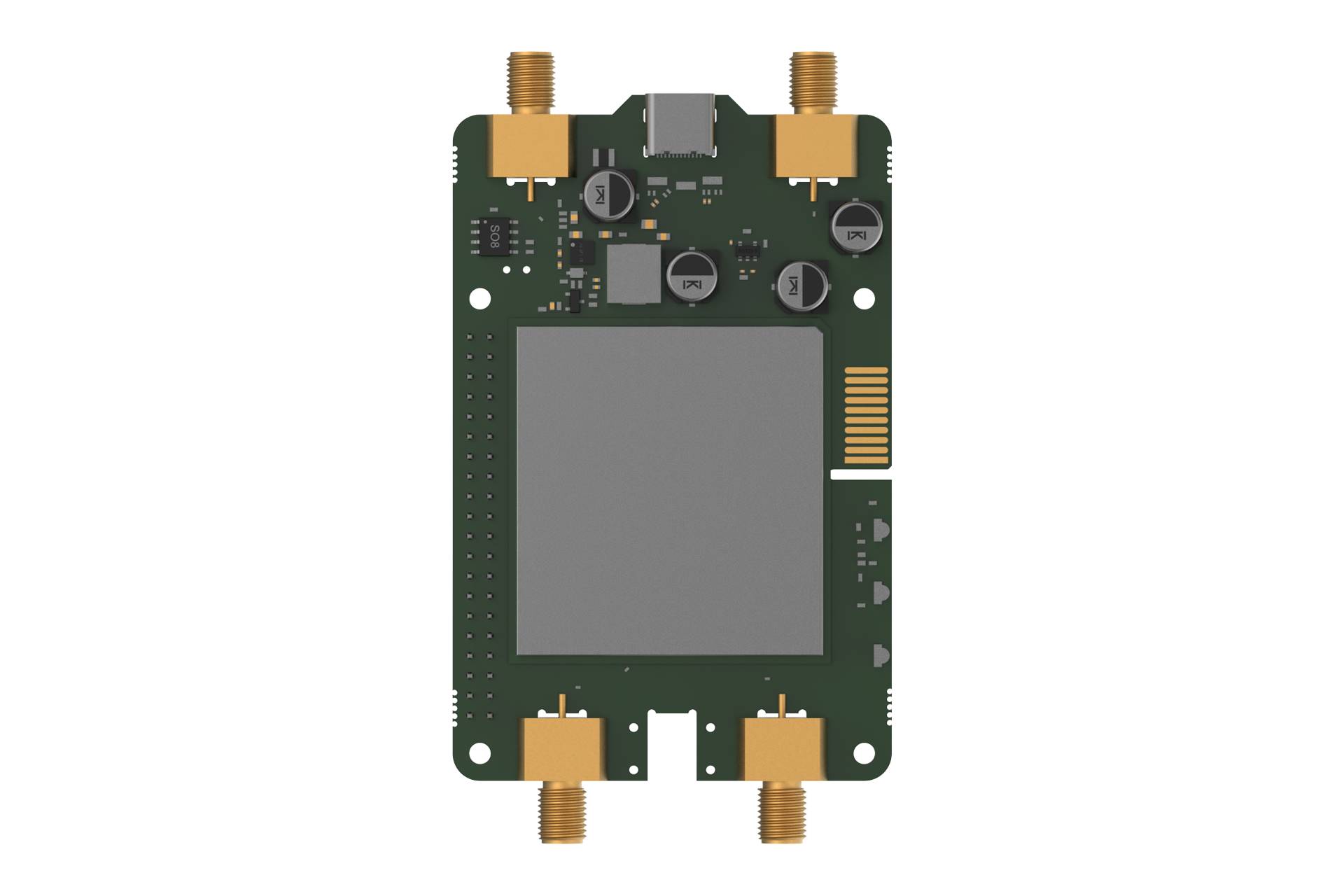

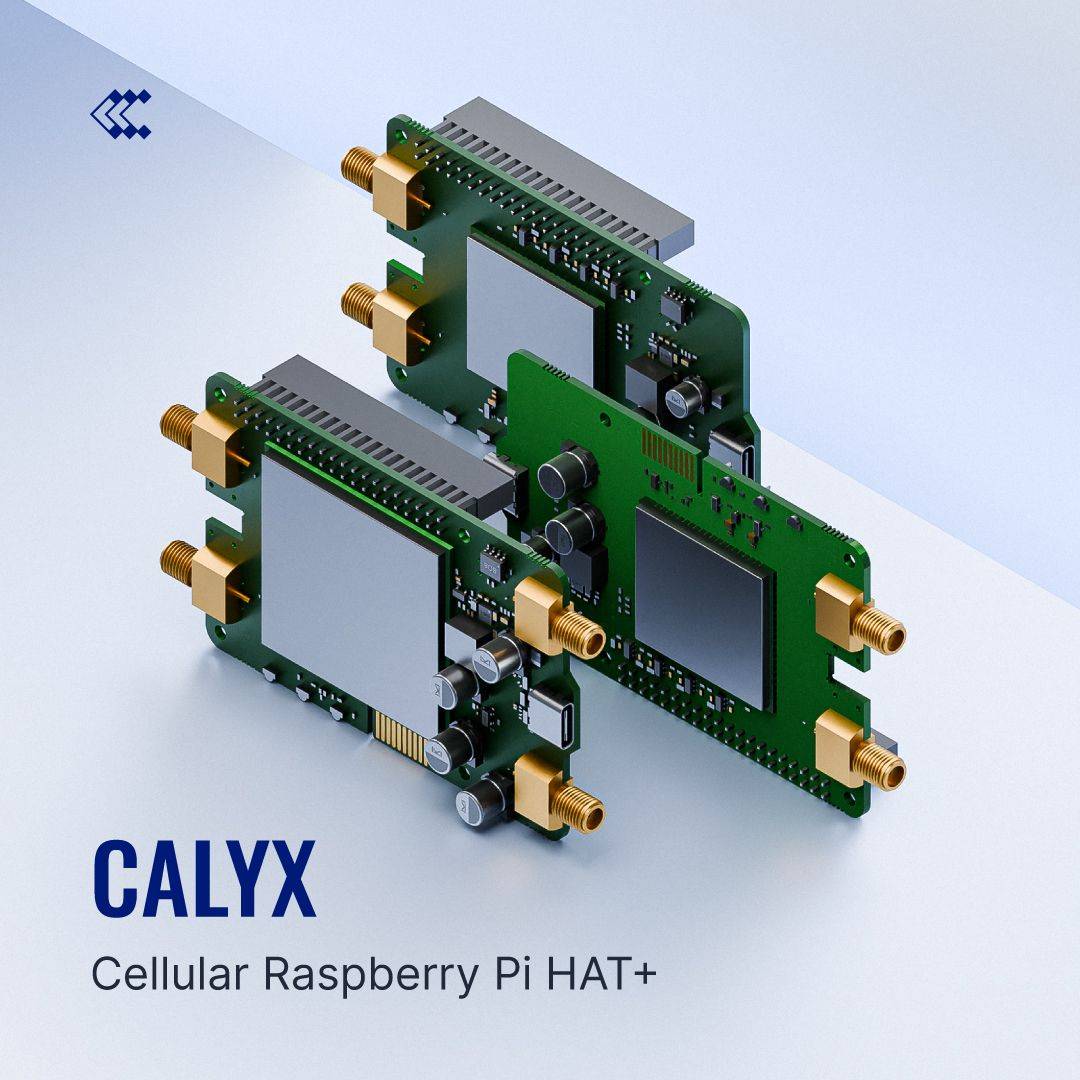

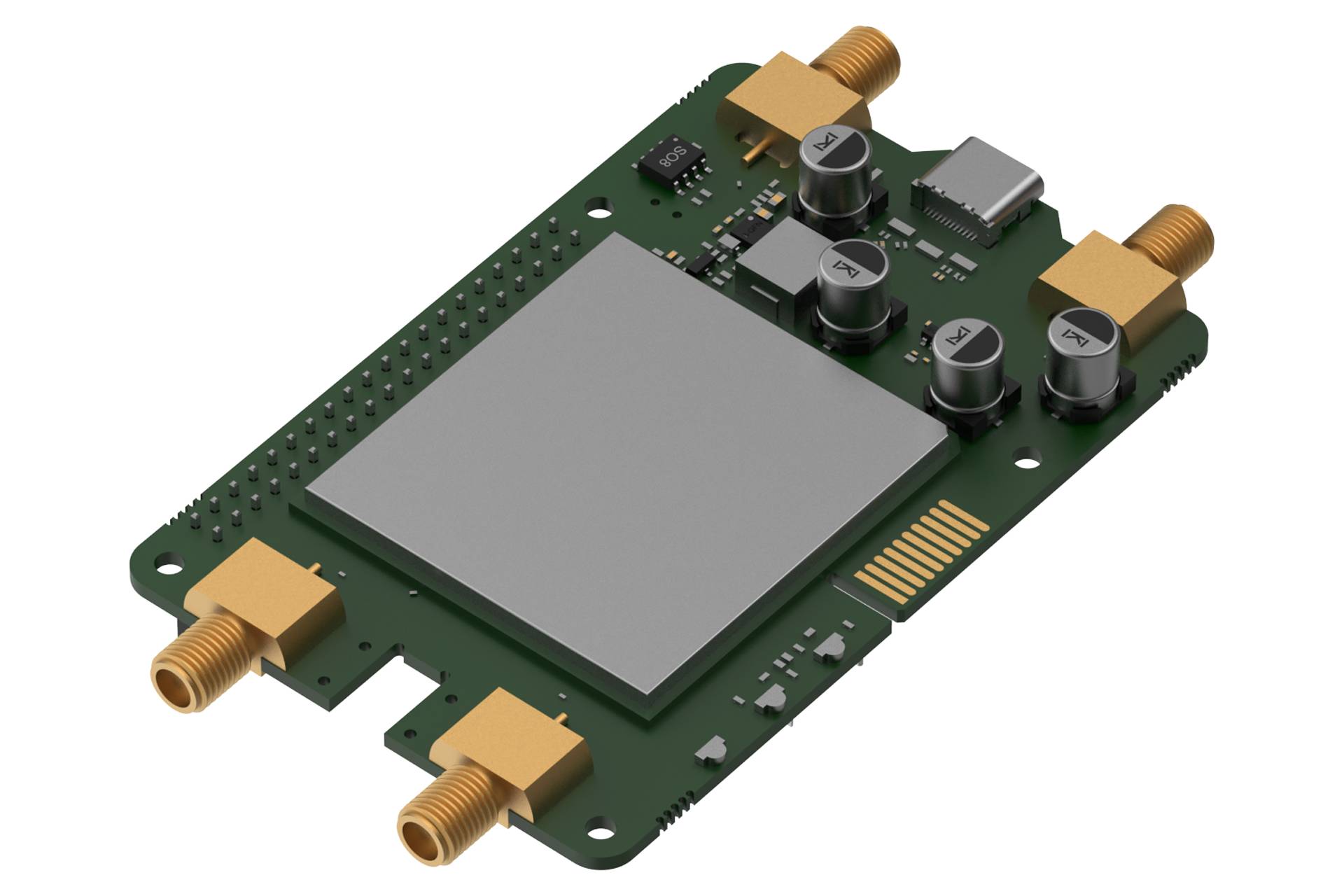

Name: Teltonika Calyx 5G / EBD050 | Industrial 5G HAT+ für Raspberry Pi 4 & 5
SKU: D066393

Produktbeschreibung

Überblick

Netzwerk-Modul
Raspberry Pi Raspberry Pi 5
Grün

Beschreibung

Industrielles 5G-RedCap-Modul für Raspberry Pi Das Teltonika Calyx 5G / EBD050 ist ein leistungsstarkes Cellular Raspberry Pi HAT+, das Raspberry Pi 4 und Raspberry Pi 5 um 5G Sub-6 GHz erweitert. Dank modernem 5G-RedCap-Modem bietet das Modul einen optimalen Kompromiss aus hoher Geschwindigkeit, niedrigem Energieverbrauch und maximaler Netzabdeckung – inklusive 4G LTE Fallback. Für IoT-, M2M- und industrielle Anwendungen konzipiert Ob Edge-Computing, Telemetrie, Fernwartung, Smart-Metering oder mobile Embedded-Systeme – das Calyx 5G / EBD050 ist für anspruchsvolle Einsatzbereiche entwickelt. Der zertifizierte Temperaturbereich, die kompakte Bauform und der direkte GPIO-Anschluss machen das Modul ideal für Prototyping, Seriengeräte und OEM-Integrationen. Highlights des Calyx 5G / EBD050:

– 5G Sub-6 GHz (SA) gemäß 3GPP Release 17
– Datenraten bis 223 Mbit/s Downlink / 123 Mbit/s Uplink
– 4G LTE Cat 4 Fallback (195 Mbit/s DL / 105 Mbit/s UL)
– Raspberry-Pi-HAT+ (für Pi 4 & Pi 5)
– Modemsteuerung über GPIO: Wake / Reset / Status
– Industrietauglich: −40 °C bis +75 °C
– 1× Nano-SIM (4FF), 2× SMA-Anschlüsse

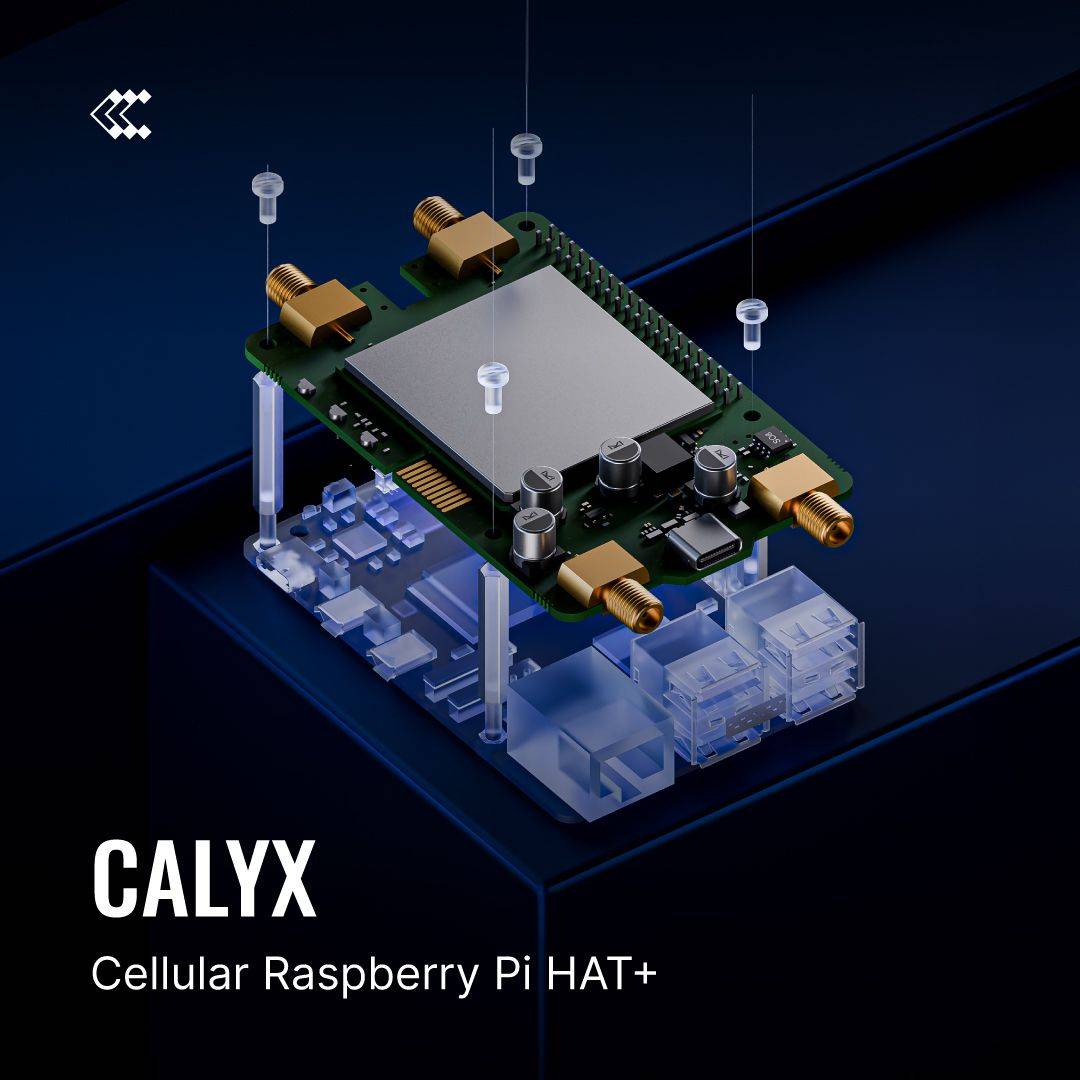

– International zertifiziert: CE, FCC, UKCA, RCM, EAC, CB, WEEE Nahtlose Integration in Raspberry-Pi-Systeme Das Modul wird direkt auf die 40-polige GPIO-Leiste gesteckt und fügt sich platzsparend in Embedded- und Industriegehäuse ein. Die Modemfunktionen lassen sich vollständig über die GPIO-Pins steuern – inklusive Wake-Up, Reset und Power-Management. Die Stromversorgung erfolgt wahlweise über die GPIO-Pins oder über den integrierten USB-C-Port, was flexible Integrationen ermöglicht. Technische Daten (Auszug EBD050) Mobilfunk
5G RedCap (SA): bis 223 Mbit/s DL / 123 Mbit/s UL
4G LTE Cat 4: bis 195 Mbit/s DL / 105 Mbit/s UL
Standard: 3GPP Release 17

Schnittstellen & Hardware
Formfaktor: Raspberry Pi HAT+
Kompatibel mit: Raspberry Pi 4, Raspberry Pi 5
1 × Nano-SIM (4FF)
GPIO-Modemkontrolle (Wake, Reset, Status)
Stromversorgung: 5 V über GPIO oder USB-C
RF-Anschlüsse: 2 × SMA

Umwelt & Robustheit
Betriebstemperatur: −40 °C bis +75 C
Industriegeeignet für Dauerbetrieb

Zertifizierungen
Regulatory: CE, UKCA, EAC, UCRF, FCC, ISED, RCM, CB, WEEE
EMV: EN 55032, EN 55035, EN 61000-3-2/-3-3, EN 301 489-1/-17/-19/-52
RF: EN 301 908-1/-13/-25

Einsatzbereiche
Industrie-Fernwartung & Telemetrie
Smart-Energy-Metering
Edge-Computer & IoT-Gateways
Mobile Messsysteme
OEM-Integrationen und Serienprojekte

Support-Hinweis:
Teltonika bietet keinen direkten Endkundensupport. Support, technische Beratung und Planung erfolgen ausschließlich über autorisierte Teltonika-Partner. Häufig gestellte Fragen (FAQ) Unterstützt das Calyx 5G / EBD050 echtes 5G? Ja. Es handelt sich um ein 5G-RedCap-Modul (SA) nach 3GPP Release 17 für IoT- und M2M-Anwendungen. Kann das Modul auf jedem Raspberry Pi verwendet werden? Nein, kompatibel ist es mit Raspberry Pi 4 und Raspberry Pi 5 (HAT+ Standard). Ist ein Fallback auf LTE möglich? Ja, das Modul unterstützt 4G LTE Cat 4 für maximale Netzabdeckung. Wie erfolgt die Stromversorgung? Entweder über die 5-V-GPIO-Pins oder über den USB-C-Port. Kann das Modul industriell eingesetzt werden? Ja. Der Temperaturbereich von −40 °C bis +75 °C erlaubt Einsatz in professionellen Anwendungen. Vertrauen & Service
Industrietauglicher Temperaturbereich und EMV-Zertifizierungen
Robuste 5G-Konnektivität für IoT und Edge-Computing
Zertifiziert nach CE, FCC, UKCA, RCM, EAC u. v. m.
Geeignet für Embedded-Projekte und Dauereinsatz
