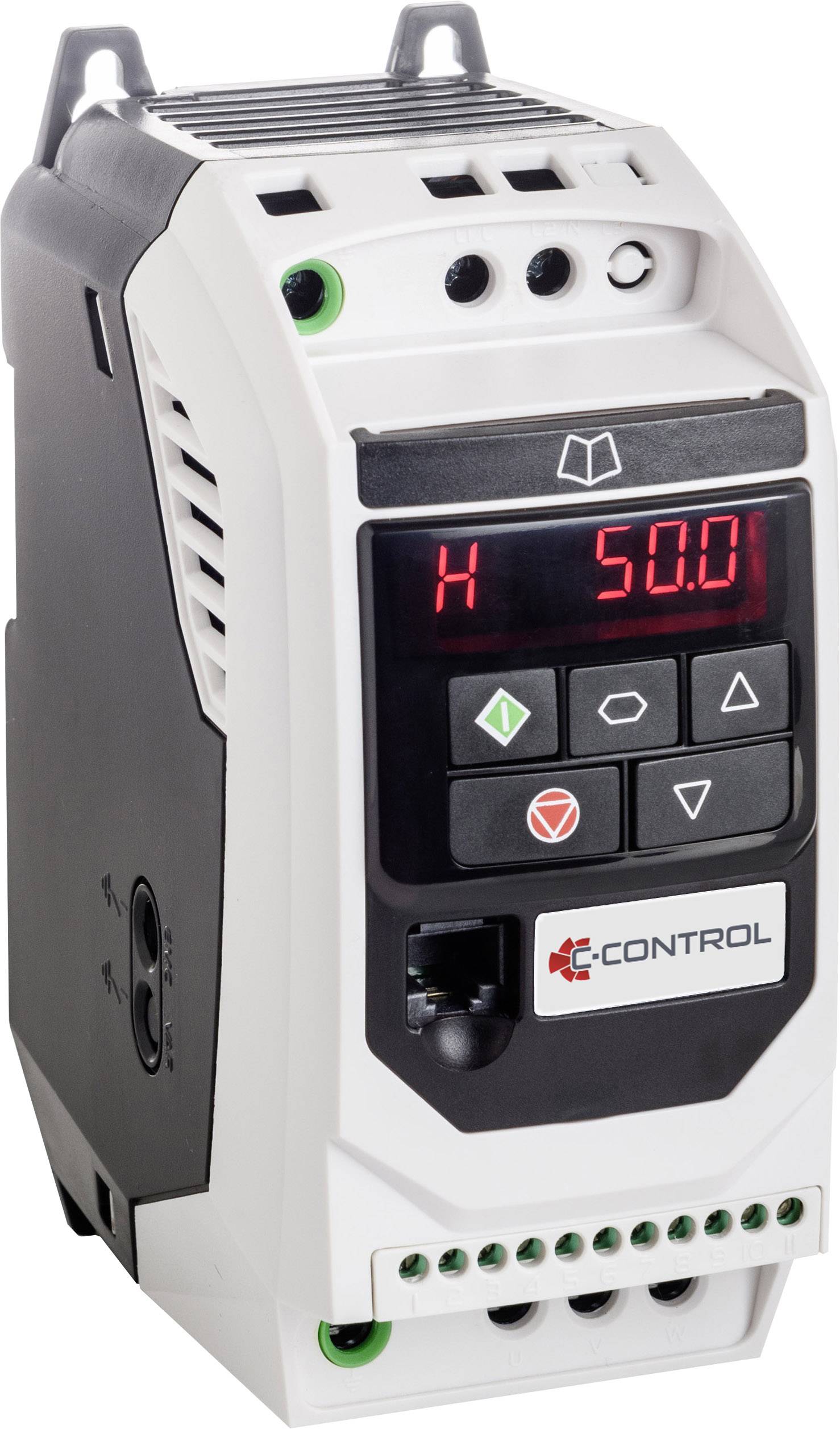

C-Control Frequenzumrichter CDI-110-1C1 1.1kW 1phasig 230V

Überblick

Einfache Bedienbarkeit durch strukturierten Parametersatz
Integriertes Netzfilter
Schutz des Motors durch Motor PTC Eingang
1.5kW, 10.5A, Frame Size 1 - 240 V

Beschreibung

Merkmale: kleine Bauform für einphasige Wechselstrommotoren · geeignet für Kondensator- und Spaltpolmotoren · einfache mechanische und elektrische Installation · präzise und zuverlässige Steuerung für IE2, IE3 und IE4 Motoren · 14 Parameter für die Grundeinstellungen · präzise digitale Steuerung per Knopfdruck · Applikationsmakros (Industrie-, Pumpen- und Lüfterbetrieb) · PTC-Eingang · einstellbare Festfrequenzen · maximale Drehfeldfrequenz 120 Hz · ab 1,1 kW, Bremschopper integriert · Schutzart IP20 · Netzfilter integriert · serielle Kommunikation mit Modbus RTU und CANopen

Funktion: Steuerung und Sollwertvorgabe über Klemmen, Bedieneinheit und Bussysteme · PWM-Taktfrequenz 4 - 32 kHz · DC-Bremsung · potentialfreie Steuer- und Meldekontakte · 150 % Überlast für 60 s · detaillierte Fehlerdiagnose mit Parametersatz „o” · integrierter PI-Regler · U/f-Kennlinien-Steuerung

Bevorzugte Einsatzgebiete: Pumpen, Schleifmaschinen, Ventilatoren

Eigenschaften

Schnellinbetriebnahme durch nur 14 Basisparameter · Vorparametrierter „Plug & Play“- Modus - Anschließen, Einschalten, Loslegen · Einfaches Rücksetzen der Parameter auf „Werksparametersatz“ · Menüführung durch selbsterklärende Navigation · Einfache Montage durch Hutschienenbefestigung und steckbare Klemmleisten · VersiStick erlaubt schnell Parametrierung · Alle Parameter im Überblick durch die praktische „Hilfskarte“ · Einfach durch vordefinierte Eingangsbausteine.

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Stichwörter

04053199948536, C-Control, CC-6312699, CDI-110-1C1, Frequenzumformer, A0-61

Sonstige Hinweise

Achtung!

Achtung! Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
