Überwachung von Phasenausfall und Phasenfolge Einstellbarer Unterspannungspegel Umin Weiter Überwachungsbereich von 3x 345 V bis 660 V AC Versorgung erfolgt aus allen überwachten Phasen Wechsler-Relaisausgang mit 8 A Schaltleistung Kompaktes 3-MODUL Gehäuse für DIN-Schienenmontage

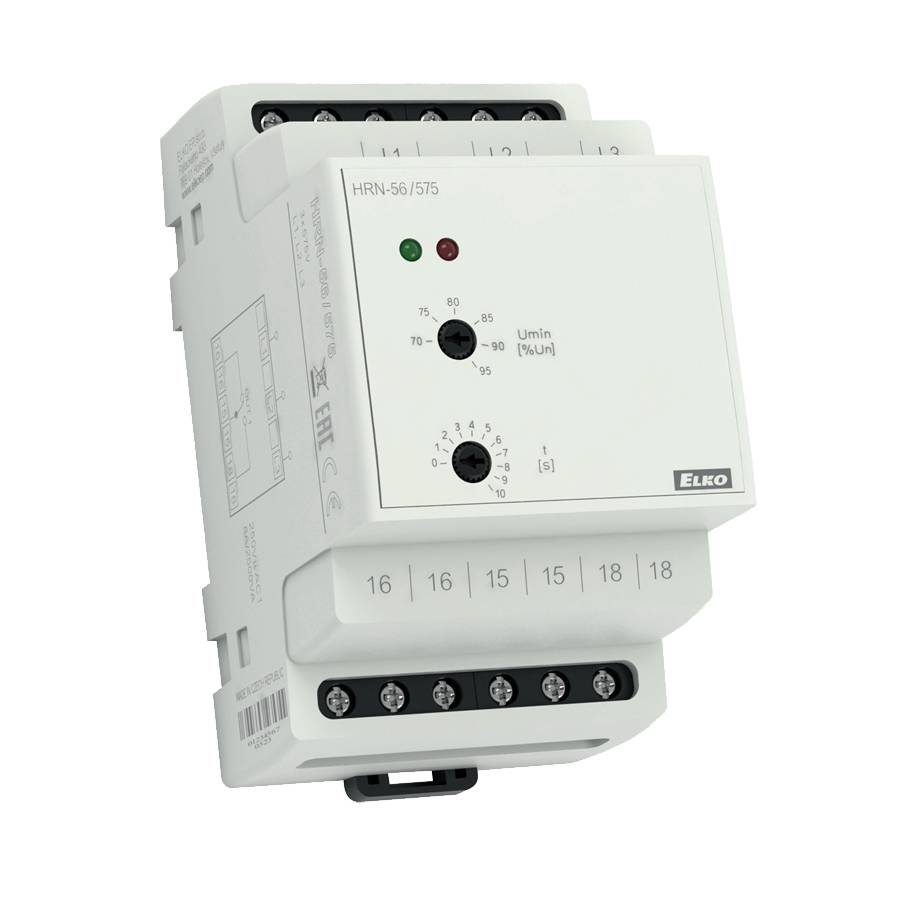

Das ELKO EP HRN-56/575V Spannungsüberwachungsrelais ist eine hochpräzise Lösung für die professionelle Überwachung von Dreiphasennetzen in industriellen und gewerblichen Anwendungen. Es dient primär dazu, elektrische Verbraucher wie Motoren, Kompressoren und Pumpen vor kritischen Netzzuständen zu schützen, die zu kostspieligen Ausfällen oder dauerhaften Schäden führen können.Zentrale Funktionen des Relais sind die Überwachung der Phasenfolge sowie die Erkennung von Phasenausfällen. In vielen industriellen Prozessen ist die korrekte Phasenfolge essenziell; eine falsche Drehrichtung von Motoren kann erhebliche mechanische Schäden an angeschlossenen Aggregaten verursachen. Das HRN-56/575V erkennt eine fehlerhafte Sequenz sofort und reagiert entsprechend, um das System sicher abzuschalten oder einen Alarm über den integrierten Wechslerkontakt auszulösen.Ein besonderes Merkmal dieses Modells ist der weite Überwachungsbereich von 3x 345 V bis 660 V AC. Dies macht das Relais flexibel einsetzbar in verschiedenen Spannungsebenen und robust gegenüber Netzschwankungen. Der Unterspannungspegel (Umin) lässt sich manuell über einen Drehregler individuell einstellen. So können kurzzeitige, unkritische Einbrüche toleriert werden, während dauerhaft gefährliche Zustände sicher abgefangen werden.Um Fehlauslösungen durch kurzzeitige Spitzen oder Rauschen im Stromnetz zu vermeiden, verfügt das Gerät über ein abgestuftes Zeitverzögerungssystem. Die feste Verzögerung T1 von 500 ms sorgt für eine schnelle Reaktion bei gravierenden Fehlern, während die einstellbare Verzögerung T2 zwischen 0 und 10 Sekunden konfiguriert werden kann. Dies erlaubt es, die Reaktionsträgheit optimal auf die Lastcharakteristik der angeschlossenen Maschinen abzustimmen.Die Spannungsversorgung des Relais erfolgt direkt aus dem überwachten Netz. Dabei wird die Energie redundant von allen drei Phasen bezogen. Dieser Ansatz stellt sicher, dass das Überwachungsgerät auch dann voll funktionsfähig bleibt, wenn eine der Phasen komplett ausfällt. Die kompakte Bauform im 3-MODUL-Gehäuse ermöglicht eine platzsparende Integration in Schaltschränke auf standardmäßigen DIN-Schienen. Der integrierte Wechsler-Relaisausgang ist für Ströme bis zu 8 A ausgelegt, was die direkte Ansteuerung von Schützen oder Meldegeräten ermöglicht.
Einstellbare Zeitverzögerung T2 (0 - 10 s) Feste Zeitverzögerung T1 (500 ms) LED-Statusanzeige Montage auf DIN-Schiene (EN 60715) 3-Modul-Gehäusebreite Einstellregler für Unterspannungsschwelle
Anschluss an 3-Phasen AC-Netz (3x 345-660V)
