Überwachung von Phasenfolge und Phasenausfall Einstellbarer Unterspannungspegel Umin Weiter Überwachungsbereich AC 3x 228-550 V Stromversorgung aus allen drei Phasen für hohe Ausfallsicherheit Einstellbare Zeitverzögerung von 0 bis 10 Sekunden Platzsparendes 3-MODUL Gehäuse für DIN-Schienen-Montage

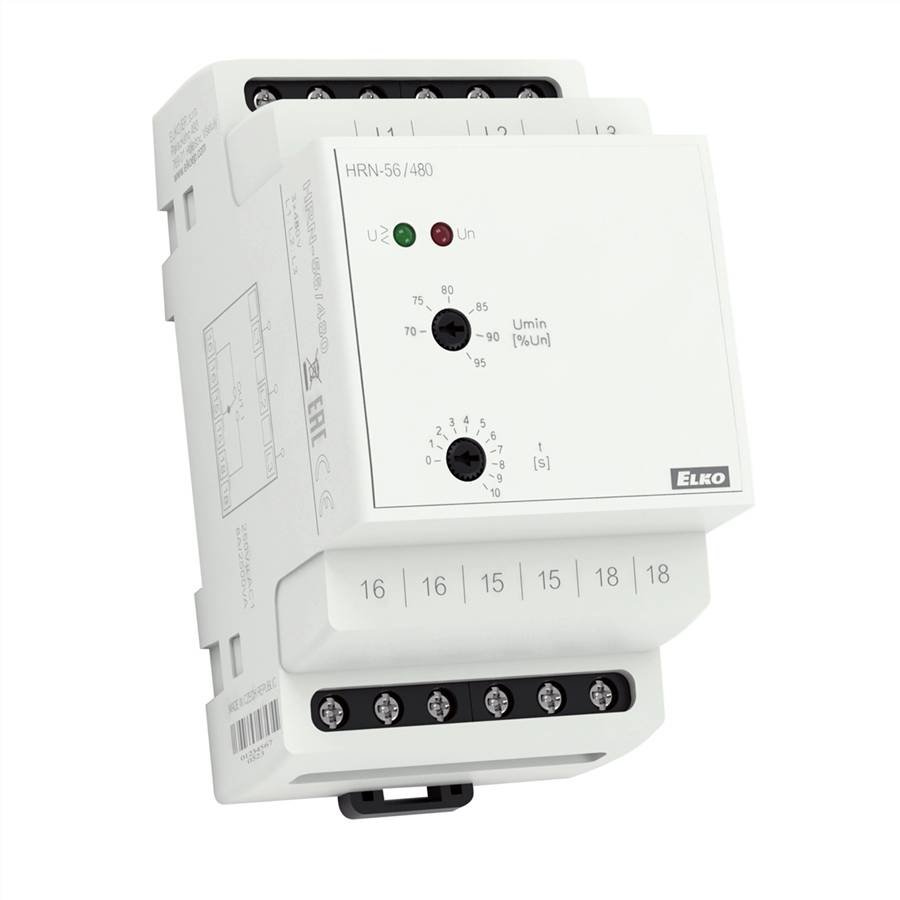

Das ELKO EP HRN-56 /480V ist eine professionelle Komponente für den Schaltschrankbau, die speziell für die Überwachung von 3-Phasen-Systemen mit einer Nennspannung von bis zu 480 V entwickelt wurde. In industriellen Anwendungen, in denen Drehstrommotoren und komplexe Steuerungen zum Einsatz kommen, ist die Überwachung der Phasenintegrität unerlässlich. Dieses Relais stellt sicher, dass Unregelmäßigkeiten im Versorgungsnetz sofort erkannt werden, bevor es zu kostspieligen Anlagenschäden kommt.Umfassende SchutzfunktionenDas Relais konzentriert sich auf zwei wesentliche Überwachungsaspekte: den Phasenausfall und die Phasenfolge. Ein Phasenausfall kann bei Motoren zu einer Überhitzung der verbleibenden Wicklungen führen, während eine falsche Phasenfolge eine Umkehr der Drehrichtung bewirkt, was oft mechanische Zerstörungen an Getrieben, Pumpen oder Förderbändern zur Folge hat. Das HRN-56 /480V erkennt beide Zustände präzise und schaltet den Ausgangskontakt umgehend um.Maximale Betriebssicherheit durch redundante VersorgungEin entscheidender Vorteil dieses Überwachungsrelais ist die Art der Spannungsversorgung. Da das Gerät aus allen drei überwachten Phasen gespeist wird, bleibt die Überwachungsfunktion auch bei einem Totalausfall einer Phase uneingeschränkt erhalten. Erst wenn die Spannung auf allen Phasen unter die Funktionsschwelle sinkt, schaltet das Gerät ab. Dies bietet ein deutlich höheres Maß an Sicherheit im Vergleich zu Relais, die nur aus einer Phase versorgt werden.Präzise Anpassung durch ZeitverzögerungUm die Stabilität der Anlage bei kurzzeitigen Spannungsschwankungen zu erhöhen, verfügt das Gerät über ein duales Zeitverzögerungssystem. Die feste Verzögerung T1 von 500 ms reagiert schnell auf schwerwiegende Fehler. Die zusätzliche, manuell einstellbare Verzögerung T2 (0 bis 10 Sekunden) erlaubt es dem Techniker, das Ansprechverhalten so zu justieren, dass transiente Einbrüche, wie sie beispielsweise beim Anlauf großer Lasten entstehen können, nicht zu einer Fehlauslösung führen.Technische Integration und MontageDas Relais ist für die Montage auf Standard-DIN-Schienen (EN 60715) ausgelegt und belegt lediglich 3 Module an Breite. Der integrierte Wechslerkontakt bietet mit 8 A eine ausreichende Kapazität, um Schütze direkt anzusteuern oder Fehlermeldungen an eine übergeordnete SPS weiterzuleiten. Die übersichtlichen Einstellregler an der Frontseite ermöglichen eine schnelle Konfiguration direkt am Einsatzort.
Kompaktes 3-MODUL Gehäuse für Hutschienenmontage Potenzialfreier Wechslerkontakt (1x CO) Einstellregler für Unterspannungsschwelle Einstellregler für Zeitverzögerung T2 LED-Statusanzeige für Betriebszustände Robuste Schraubklemmen für sicheren Anschluss
Dreiphasiges Wechselstromnetz (3-Phasen-System) im Bereich AC 3x 228-550 V
