Überwachung von Phasenfolge und Phasenausfall Einstellbarer Unterspannungspegel Umin Versorgung aus allen Phasen für hohe Ausfallsicherheit Einstellbare Zeitverzögerung von 0 bis 10 Sekunden Kompakte Bauweise mit nur 1 TE Breite für DIN-Schienen

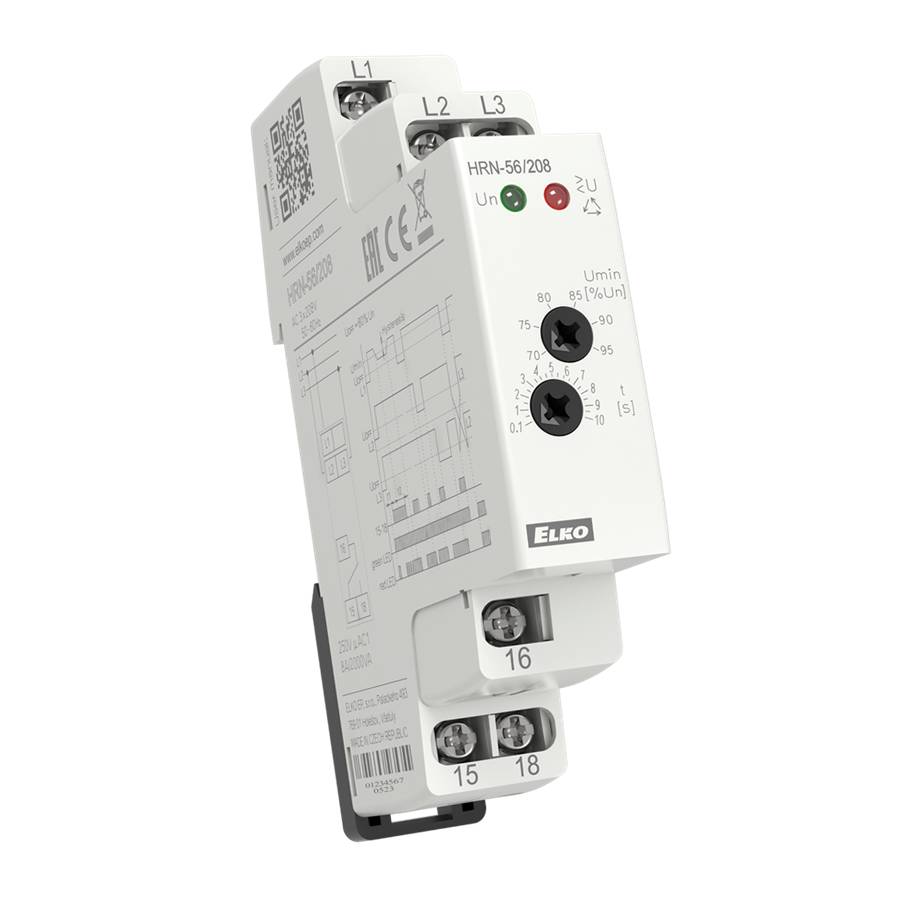

Das ELKO EP HRN-56/208V ist ein spezialisiertes Spannungsüberwachungsrelais für dreiphasige Systeme, das eine kritische Rolle beim Schutz elektrischer Ausrüstungen spielt. In industriellen Umgebungen ist die Stabilität der Energieversorgung eine Grundvoraussetzung für den reibungslosen Betrieb von Maschinen und Anlagen. Dieses Relais überwacht kontinuierlich zwei wesentliche Parameter: die korrekte Phasenfolge und den möglichen Ausfall einer oder mehrerer Phasen. Durch die frühzeitige Erkennung dieser Fehlerzustände können kostspielige Ausfallzeiten und irreparable Schäden an Komponenten wie Elektromotoren, Verdichtern oder Pumpen effektiv verhindert werden.Präzise Überwachung und FunktionsweiseEin Kernmerkmal des HRN-56/208V ist die Überwachung der Phasenfolge. In vielen Anwendungen, insbesondere bei Drehstrommotoren, führt eine vertauschte Phasenlage zu einer Umkehr der Drehrichtung. Dies kann mechanische Zerstörungen an Getrieben oder Pumpen zur Folge haben. Das Relais stellt sicher, dass der angeschlossene Verbraucher nur dann mit Energie versorgt wird, wenn die Phasenfolge korrekt ist. Zusätzlich erkennt das Gerät einen Phasenausfall sofort. Der Betrieb eines Drehstrommotors auf nur zwei Phasen, das sogenannte Einphasenlaufen, führt schnell zur thermischen Überlastung der Wicklungen und damit zum Totalausfall des Motors.Einstellbare Parameter für maximale FlexibilitätDas Gerät bietet einen einstellbaren Pegel für die minimale Spannung (Umin), wodurch es flexibel an unterschiedliche Netzbedingungen angepasst werden kann. Der überwachte Bereich erstreckt sich von AC 3x 125 V bis 276 V. Um Fehlauslösungen durch kurzzeitige Spannungsschwankungen zu vermeiden, verfügt das HRN-56/208V über zwei Zeitverzögerungen. Die feste Verzögerung T1 beträgt 500 ms und dient der Filterung von Transienten. Die zweite Verzögerung, T2, ist vom Anwender im Bereich von 0 bis 10 Sekunden einstellbar. Dies ist besonders nützlich, um Anlaufströme oder geplante Lastwechsel zu überbrücken, ohne den Sicherheitsmechanismus unnötig auszulösen.Kompakte Bauform und intelligente VersorgungMit einer Breite von nur einem Modul (17,6 mm) ist das Gehäuse extrem platzsparend und lässt sich problemlos auf Standard-DIN-Schienen (TS35) montieren. Ein technischer Vorteil ist die Spannungsversorgung aus allen drei Phasen. Das bedeutet, dass die interne Elektronik des Relais auch dann noch zuverlässig arbeitet, wenn eine der Phasen ausfällt. So bleibt die Überwachungsfunktion und die Fehlermeldung über den Wechslerkontakt (8 A) auch in kritischen Momenten erhalten. Die klare Statusanzeige ermöglicht dem Wartungspersonal eine schnelle Diagnose des aktuellen Netzzustands direkt am Schaltschrank.
Einstellbare Zeitverzögerung T2 (0-10 s) Feste Zeitverzögerung T1 (500 ms) Kompaktes 1-MODUL-Gehäuse LED-Statusanzeige Montage auf DIN-Schiene (TS35) Versorgung aus allen überwachten Phasen
Dreiphasiges Wechselstromnetz (nominal 3x 208V) Standard-Hutschienenmontage (35mm)
