Überwachung von Unter- und Überspannung AC-Spannungsbereich 24 V bis 150 V Potenzialfreier Wechslerkontakt 16 A Versorgung direkt aus der überwachten Spannung Kompakte 1-Modul-Bauweise für DIN-Schiene Drei-Zustands-LED-Anzeige für Status und Fehler

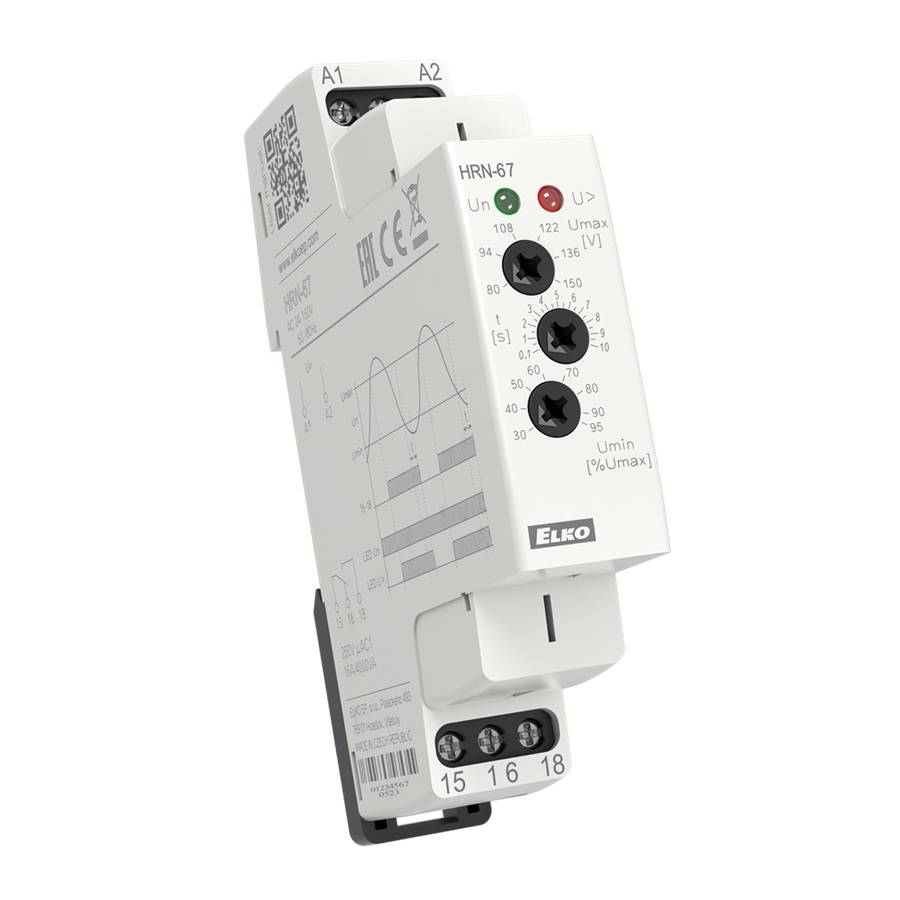

Das ELKO EP HRN-67 ist ein hochwertiges Spannungsüberwachungsrelais, das speziell für den industriellen und gewerblichen Einsatz in Einphasen-Wechselstromnetzen entwickelt wurde. In professionellen B2B-Anwendungen ist die Stabilität der Versorgungsspannung ein kritischer Faktor für die Langlebigkeit und Funktionssicherheit elektronischer Komponenten. Das HRN-67 bietet hierfür eine zuverlässige Lösung, indem es angeschlossene Geräte vor den schädlichen Auswirkungen von Über- und Unterspannungen schützt.Funktionsweise und Überwachung:Das Gerät fungiert als kombiniertes Über- und Unterspannungsrelais. Im Gegensatz zu einfachen Bandspannungsrelais erlaubt das HRN-67 eine differenzierte Überwachung der Grenzwerte. Der Überwachungsbereich erstreckt sich von 24 V bis 150 V AC. Ein technisches Detail ist die Einstellung der Unterspannungsschwelle (Umin), welche als prozentualer Anteil des gewählten Maximalwerts (Umax) definiert wird. Dies ermöglicht eine präzise Anpassung an die spezifischen Anforderungen der zu schützenden Last und der vorhandenen Netzqualität.Installation und Integration:Dank der kompakten Bauweise von nur einem Modul (1 TE, 17,6 mm Breite) beansprucht das Relais minimalen Platz auf der DIN-Schiene im Schaltschrank. Ein wesentlicher Vorteil für die Installation ist die Energieversorgung: Das HRN-67 bezieht seine Betriebsspannung direkt aus der zu überwachenden Leitung. Dies vereinfacht die Verdrahtung erheblich, da keine zusätzliche Hilfsspannung oder externe Netzteile erforderlich sind.Signalisierung und Schaltausgang:Für eine schnelle Diagnose vor Ort verfügt das Gerät über eine intuitive 3-Zustands-LED-Anzeige. Diese signalisiert übersichtlich den Normalzustand sowie zwei unterschiedliche Fehlerzustände (Überspannung oder Unterspannung). Der leistungsstarke Ausgangskontakt ist als potenzialfreier Wechsler (1x 16 A) ausgeführt. Dieser ermöglicht das direkte Schalten von Lasten oder die effiziente Weitergabe von Fehlersignalen an eine übergeordnete Steuerung oder eine speicherprogrammierbare Steuerung (SPS).Anwendungsbereiche:Schutz von empfindlicher Steuerungselektronik in industriellen SchaltschränkenÜberwachung von Versorgungsnetzen mit schwankender SpannungsqualitätSicherung von Pumpen, Motoren und anderen spannungssensiblen Verbrauchern in der HaustechnikEinsatz in der Gebäudeautomation zur Vermeidung von Hardwareschäden durch NetzfehlerÜberwachung von AC-Versorgungsleitungen im MaschinenbauZusätzlich verfügt das Relais über eine integrierte Hysterese-Funktion. Diese sorgt für ein stabiles Schaltverhalten und verhindert ein ungewolltes Flattern des Ausgangskontakts bei Spannungen, die sich direkt auf dem Niveau der eingestellten Schwellenwerte bewegen. Sobald die Spannung den definierten Fehlerbereich wieder verlässt, kehrt das Relais zuverlässig in den Normalzustand zurück.
Einstellbare Hysterese Unabhängige Überwachung von Umax und Umin Umin-Einstellung in Prozent von Umax LED-Statusanzeige für Normalbetrieb und zwei Fehlerzustände Montage auf DIN-Schiene (EN 60715) Kompakte Bauform (1 TE)
ELKO EP, HRN-67, Netzüberwachung, Schaltschrankbau, Lastschutz, Spannungswächter, Einphasenrelais, Schwellwertschalter, AC-Überwachung, DIN-Schiene, Maschinensicherheit, Personenschutz, Sicherheitslichtbarriere, Zugangsabsicherung, Zutrittsabsicherung, safety komponenten
