Überwachung von Unterspannung und Überspannung Einstellbarer Spannungsbereich von 6 bis 30 V DC Leistungsstarker Wechslerkontakt mit 16 A Schaltleistung Versorgung erfolgt direkt aus der überwachten Spannung Optische Zustandsanzeige über drei integrierte LEDs Kompaktes 1-Modul-Gehäuse für die Hutschienenmontage

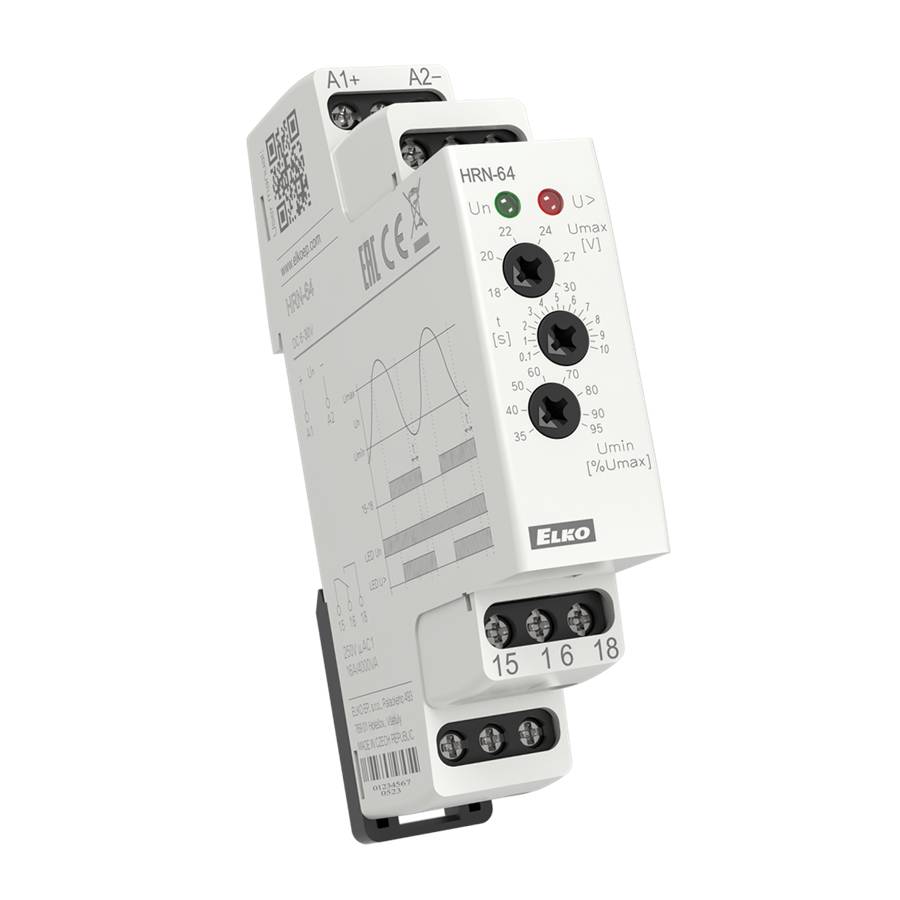

Das ELKO EP HRN-64 ist ein spezialisiertes Überwachungsrelais zur präzisen Kontrolle der Versorgungsspannung in Gleichstromsystemen. Es wurde entwickelt, um Geräte, die sensibel auf Spannungstoleranzen reagieren, effektiv vor Unter- und Überspannungsschäden zu schützen. Durch den weiten Überwachungsbereich von 6 V bis 30 V DC ist es insbesondere für die Überwachung von 24-Volt-Batteriesystemen, Photovoltaik-Inselanlagen und industriellen Steuerstromkreisen prädestiniert.Die Funktionalität des HRN-64 zeichnet sich durch seine einfache Handhabung und hohe Zuverlässigkeit aus. Das Relais überwacht kontinuierlich das Spannungsniveau der eigenen Versorgung. Der Benutzer kann den oberen Grenzwert (Umax) sowie den unteren Grenzwert (Umin) individuell festlegen. Ein besonderes Merkmal ist hierbei, dass Umin als prozentualer Wert von Umax eingestellt wird, was eine präzise Abstimmung auf die spezifischen Toleranzen der angeschlossenen Verbraucher ermöglicht. Um Fehlauslösungen durch kurzzeitige Spannungsspitzen oder kurzzeitige Einbrüche zu vermeiden, verfügt das Gerät über eine integrierte, einstellbare Zeitverzögerung.Ein wesentlicher Vorteil des HRN-64 ist seine autarke Arbeitsweise: Das Gerät bezieht die notwendige Energie direkt aus dem überwachten Stromkreis, sodass keine separate Versorgungsspannung verlegt werden muss. Dies vereinfacht die Installation erheblich und spart wertvollen Platz im Schaltschrank. Mit einer Baubreite von nur 17,6 mm (1 Modul) lässt es sich problemlos auf standardmäßigen DIN-Schienen integrieren.Zur schnellen Diagnose vor Ort bietet das Relais eine übersichtliche 3-Zustands-Anzeige über LEDs. Diese signalisieren den Normalzustand sowie zwei unterschiedliche Fehlerzustände (Unterspannung und Überspannung). Der robuste Wechslerkontakt ist für Schaltströme bis zu 16 A ausgelegt, wodurch in vielen Anwendungsfällen direkt Lasten geschaltet oder Fehlermeldungen an übergeordnete Steuerungen weitergegeben werden können. Dank der hochwertigen Verarbeitung von ELKO EP ist das Gerät für den langlebigen Einsatz in industriellen Umgebungen ausgelegt.Effektiver Geräteschutz: Kontinuierliche Überwachung schützt vor teuren Ausfällen durch Spannungsschwankungen.Flexibler Einsatz: Ideal für 12V und 24V DC-Systeme durch den einstellbaren 6-30V Bereich.Einfache Installation: Spannungsversorgung aus der überwachten Spannung reduziert den Verdrahtungsaufwand.Präzise Diagnose: LED-Anzeigen ermöglichen eine sofortige Identifikation von Spannungsfehlern.
Einstellbare Zeitverzögerung zur Vermeidung von Fehlauslösungen Regulierbare Hysterese für stabile Schaltzustände Frontseitige Drehregler für Umax und Umin-Einstellungen LED-Statusanzeige für Normalbetrieb und Fehlermodi Gehäuse für 35mm DIN-Schienenmontage geeignet Hohe Lebensdauer der Schaltkontakte
Montage auf DIN-Schiene (35 mm) gemäß EN 60715 erforderlich.
