Überblick
1 Wechslerkontakt 16 A / 4000 VA Duale Versorgungsspannung AC 230 V und AC/DC 24 V Statusanzeige über blaue LED mit hoher Intensität Montage auf DIN-Schiene (1-Modul) Schaltmaterial AgSnO2 für zuverlässige Schaltvorgänge

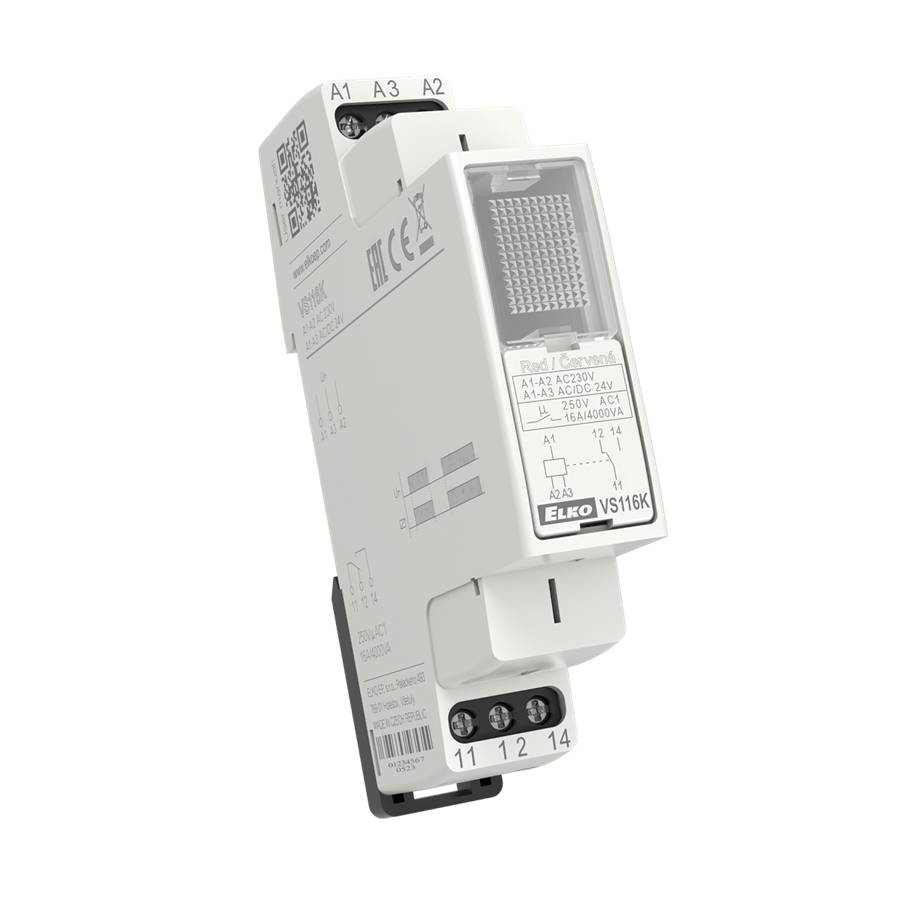

ELKO EP Hilfsrelais VS116K/blau, 1 Wechsler 16A, AC 230V & AC/DC 24V
22,72 €
inkl. MwSt.
zzgl.
22,72 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Das Hilfsrelais VS116K/blau von ELKO EP ist eine vielseitige Komponente für die industrielle Steuerungstechnik und Gebäudeautomation. Es fungiert als Bindeglied zwischen Steuerungseinheiten und Lastkreisen, wobei es insbesondere zur Kontaktvervielfachung oder Leistungsverstärkung eingesetzt wird. Dank seiner robusten Bauweise und der präzisen Schaltcharakteristik eignet sich das Gerät ideal für den Dauerbetrieb in professionellen Anwendungen.Flexibilität durch duale SpannungsversorgungEin wesentlicher Vorteil des VS116K/blau ist die Unterstützung zweier unterschiedlicher Versorgungsspannungen. Das Gerät kann sowohl mit AC 230 V (50-60 Hz) an den Klemmen A1-A2 als auch mit einer Kleinspannung von AC/DC 24 V an den Klemmen A1-A3 betrieben werden. Diese Flexibilität ermöglicht den Einsatz in herkömmlichen Hausinstallationen ebenso wie in Schaltschränken mit Sicherheitskleinspannung, ohne dass verschiedene Relais-Typen vorgehalten werden müssen.Hochwertige Schalttechnik und SignalisierungWechslerkontakt: Das Relais verfügt über einen potenzialfreien Wechslerkontakt (SPDT) aus Silber-Zinn-Oxid (AgSnO2). Dieses Material zeichnet sich durch eine hohe Abbrandfestigkeit aus, was besonders beim Schalten von induktiven Lasten oder hohen Einschaltströmen von Vorteil ist.Statusanzeige: Zur direkten Diagnose vor Ort ist das Gerät mit einer blauen Hochleistungs-LED ausgestattet. Diese signalisiert den Zustand des Ausgangsrelais deutlich und zuverlässig.Schaltleistung: Mit einer Strombelastbarkeit von bis zu 16 A (bei AC1) können auch größere Verbraucher wie Beleuchtungsanlagen oder Heizregister direkt angesteuert werden.AnwendungsbereicheDie Einsatzmöglichkeiten des VS116K/blau sind breit gefächert. Es wird häufig zur Hilfssteuerung von Signalisierungseinrichtungen, Relaissteuerungen, Kesselsystemen oder Heizungen genutzt. Auch in Verbindung mit Rundsteuerempfängern (HDO) findet es Anwendung, um Steuersignale sicher zu verteilen oder zu verstärken. In komplexen Anlagen ermöglicht es die Entkopplung von Steuerkreisen und sorgt so für eine erhöhte Betriebssicherheit.Installation und BauformDas Relais ist für die Montage auf Standard-DIN-Schienen (EN 60715) optimiert. Mit einer Baubreite von nur einem Modul (17,6 mm) spart es wertvollen Platz im Verteilerkasten. Die Betriebslage ist beliebig wählbar, was die Installation in verschiedenen Schranklayouts vereinfacht. Die Schutzart IP40 an der Frontseite schützt das Gerät in geschlossenen Verteilern vor dem Eindringen von Fremdkörpern.
Eigenschaften
Blaue LED-Statusanzeige Schraubklemmenanschluss Kompakte 1-TE Baubreite Gehäuse für DIN-Schienenmontage Potentialfreier Wechslerkontakt
Voraussetzungen
Montage auf DIN-Schiene EN 60715 erforderlich.
