Überwachung von Unter- und Überspannung im Bereich 48 - 276 V AC 1x Wechslerkontakt (CO) mit 16 A Schaltleistung Unabhängige Einstellung der Grenzwerte (Umin als % von Umax) Integrierte Hysterese-Funktion zur Vermeidung von Schaltschwingungen Spannungsversorgung direkt aus der überwachten Phase 3-Zustands-LED-Anzeige für Betrieb und Fehlerzustände Kompakte Bauform für DIN-Schienenmontage (1 TE)

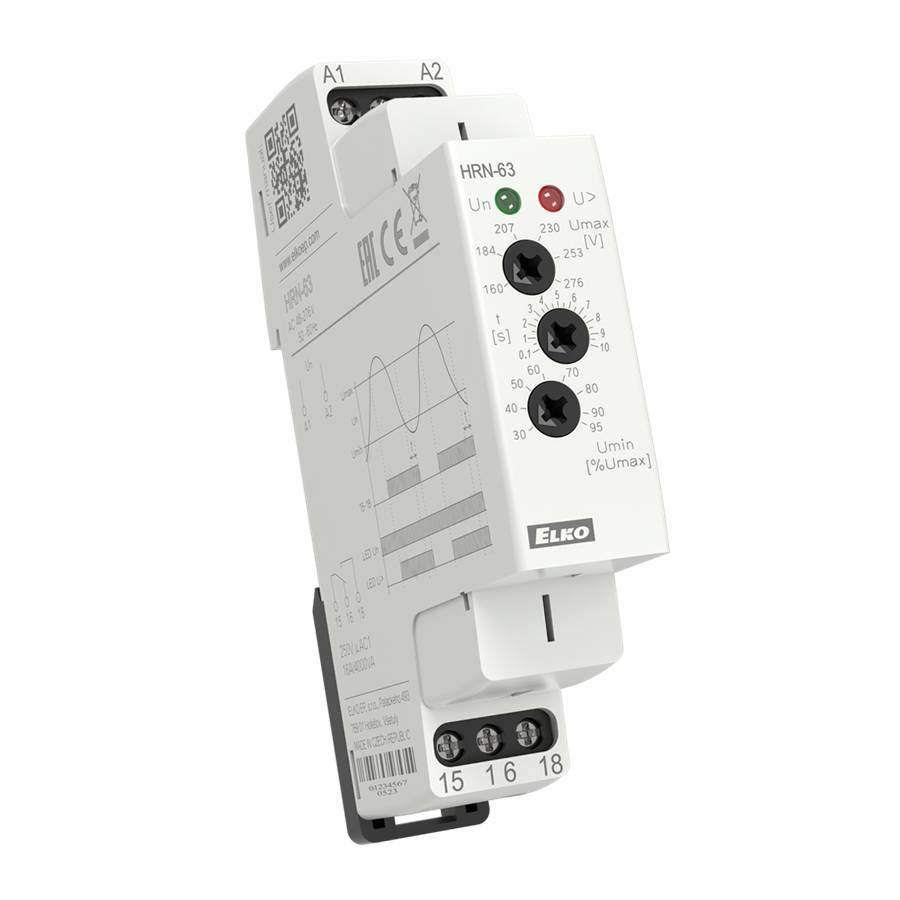

Das ELKO EP HRN-63 ist ein spezialisiertes Überwachungsrelais zur präzisen Kontrolle der Netzspannung in 1-Phasen-Wechselstromsystemen. Es dient als essenzielle Schutzkomponente für Anlagen und Geräte, die empfindlich auf Spannungsschwankungen außerhalb der zulässigen Toleranzen reagieren. Durch die rechtzeitige Trennung oder Signalisierung bei Über- oder Unterspannung schützt das HRN-63 vor kostspieligen Ausfällen und Hardware-Schäden.Präzise Überwachung und EinstellungDer Arbeitsbereich des Relais umfasst Spannungen von 48 V bis 276 V AC. Ein wesentlicher Vorteil des HRN-63 ist die einfache Konfiguration der Grenzwerte über frontseitige Drehregler. Der Anwender stellt den maximal zulässigen Spannungswert (Umax) direkt ein, während der minimale Schwellenwert (Umin) als prozentualer Anteil von Umax definiert wird. Diese Logik erlaubt eine schnelle Anpassung an verschiedene Anforderungsprofile. Die integrierte Hysterese verhindert dabei ein unerwünschtes Flattern des Relais bei Spannungen, die sich direkt auf dem Grenzwertniveau bewegen.Diagnose und MontageFür eine schnelle Fehlerdiagnose vor Ort verfügt das Gerät über eine LED-Statusanzeige mit drei Zuständen. Diese signalisiert den Normalbetrieb sowie spezifisch, ob ein Fehler durch Unterspannung oder Überspannung vorliegt. Der Schaltausgang ist als potenzialfreier Wechsler (16 A) ausgeführt, was die Einbindung in bestehende Steuerstromkreise oder die direkte Schaltung von Lasten ermöglicht. Mit einer Breite von nur 17,6 mm (1 TE) lässt sich das HRN-63 problemlos in Standardverteiler auf die DIN-Schiene montieren. Da die Versorgungsspannung direkt aus der zu überwachenden Leitung bezogen wird, ist keine zusätzliche Hilfsspannung erforderlich.Schutz vor Netzinstabilitäten und SpannungseinbrüchenIdeal für den industriellen und gewerblichen EinsatzHohe Schaltleistung von 16 AEinfache HutschienenmontageWartungsfreier Betrieb durch elektronische Überwachung
Einstellbare Schwellenwerte für Umax und Umin Hysteresefunktion LED-Statusanzeige für Normalbetrieb und Fehlermeldungen Potenzialfreier Wechslerkontakt Schraubklemmen-Anschluss DIN-Schienen-Befestigung (TS35)
Montage auf DIN-Schiene TS35 1-Phasen AC-Netzanschluss
