Drei unabhängige Wechselkontakte (3x Wechsler/TPDT) Schaltleistung von 8 A pro Kontakt bei AC1 Kombinierte Versorgungsspannung AC 230 V und AC/DC 24 V Statusanzeige über weiße Hochleistungs-LED Kompakte Bauform mit nur 1 Teilungseinheit (17,6 mm) Einfache Montage auf DIN-Schiene EN 60715

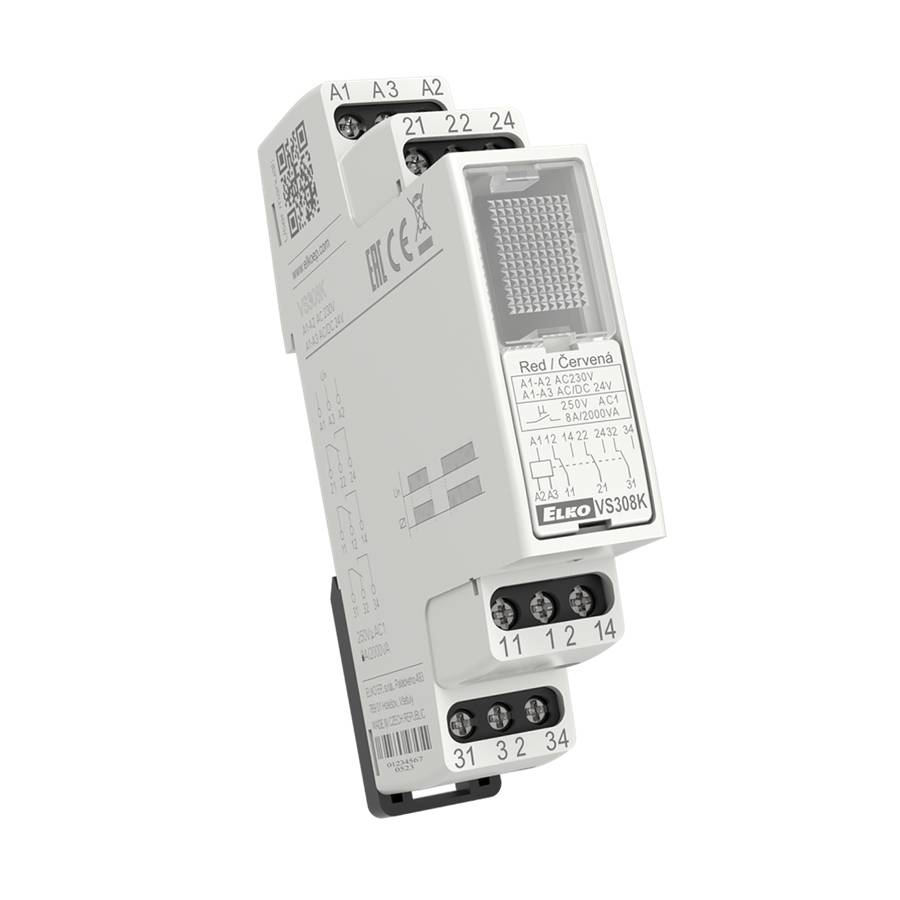

Das ELKO EP Hilfsrelais VS308K /weiß ist ein leistungsfähiges und kompaktes Schaltgerät, das speziell für die Anforderungen in der modernen Elektroinstallation und Industrieautomation entwickelt wurde. Es dient primär zur Verstärkung oder zur effizienten Vervielfachung von Kontakten bereits bestehender Geräte in Steuerungssystemen. In der Praxis bedeutet dies, dass ein einzelner Steuerbefehl genutzt werden kann, um über die drei unabhängigen Wechselkontakte des VS308K drei verschiedene Lasten oder Stromkreise gleichzeitig und galvanisch getrennt zu schalten.Vielseitige EinsatzmöglichkeitenDie Einsatzgebiete dieses Hilfsrelais sind äußerst vielfältig. Es findet Verwendung in der Hilfssteuerung von Beleuchtungsanlagen, in Signalisierungssystemen sowie in der Ansteuerung von Relaiskombinationen. Auch in der Heizungstechnik, beispielsweise bei der Steuerung von Kesselsystemen, HDO-Signalen (Rundsteuerempfänger) oder elektrischen Heizsystemen, leistet das VS308K zuverlässige Dienste. Durch die robuste Bauweise und die hohe Schaltzuverlässigkeit ist es ein unverzichtbarer Baustein für Elektriker, Schaltanlagenbauer und Systemintegratoren.Technische Besonderheiten und BauformDas Gerät ist in der standardisierten 1-Modul-Ausführung gefertigt, was eine platzsparende Montage auf herkömmlichen DIN-Schienen (EN 60715) ermöglicht. Trotz der geringen Breite von nur 17,6 mm beherbergt das Gehäuse drei vollwertige Wechslerkontakte (TPDT) aus einer hochwertigen Silberlegierung (AgNi), die jeweils für einen Nennstrom von 8 A ausgelegt sind. Ein markantes Merkmal dieser speziellen Variante ist die weiße LED-Anzeige mit hoher Intensität an der Frontseite, die den aktuellen Status der Ausgangskontakte signalisiert und so eine schnelle Diagnose im Wartungsfall ermöglicht.3 unabhängige Wechslerkontakte für maximale Flexibilität bei der Lastverteilung.Kombinierte Versorgungsspannung: Das Relais kann sowohl mit AC 230 V als auch mit AC/DC 24 V betrieben werden.Hohe Lebensdauer und Zuverlässigkeit durch hochwertige Kontaktmaterialien.Einfache Integration in bestehende Schaltschränke durch Standard-Hutschienenmontage.Betriebssicherheit in einem weiten Temperaturbereich von -20 °C bis +55 °C.Funktionsweise und InstallationDie Installation erfolgt unkompliziert über die beschrifteten Versorgungsklemmen A1 und A2. Dank der universellen Spannungsversorgung ist das VS308K mit den gängigsten Steuerspannungen kompatibel. Die Betriebslage des Geräts ist beliebig wählbar, was die mechanische Integration in unterschiedlichste Gehäusetypen erleichtert. Mit einer Schutzart von IP40 (von der Frontplatte aus gesehen) ist das Relais gegen das Eindringen von festen Fremdkörpern geschützt und für den Einbau in geschlossene Verteilerkästen optimiert.Zusammenfassung der VS-SerieDas VS308K ist Teil der bewährten VS-Serie von ELKO EP, die verschiedene Typen für unterschiedliche Kontaktkonfigurationen und Spannungsbereiche umfasst. Während andere Modelle der Serie zum Teil für höhere Ströme oder spezifische Dreiphasenschaltungen ausgelegt sind, bietet das VS308K die perfekte Balance für Anwendungen, bei denen eine hohe Anzahl an Schaltkontakten auf kleinstem Raum gefordert ist.
3x Wechslerkontakte aus Silberlegierung (AgNi) Optische Zustandsanzeige durch weiße LED mit hoher Intensität Gehäuse für 1-MODUL Montage Beliebige Betriebslage möglich Schutzart IP40 (frontseitig nach Einbau)
