Messung des Erdschleifenwiderstandes und der Schleifeninduktivität, gleichzeitige Anzeige von Ω und A
Perfekte Ablesbarkeit durch LCD-Anzeige, selbst bei starker Sonneneinstrahlung
Mit patentiertem, kraftkompensierendem Öffnungssystem
Großer Umschließungs-Ø bis 35 mm
Speicherung von 2000 Messungen und Kommunikation per Bluetooth-Schnittstelle, besonders geeignet bei sehr vielen Messungen
Android-App zum Abruf von Messungen auf dem Smartphone, Messwert-Speicherung mit GPS-Daten und Versenden von Berichten per E-Mail
Zangenabgleich möglich ohne Rücksendung zum Hersteller mit optionaler Kalibrierschleife CL1
Erdungsprüfzangen - etwas anders…

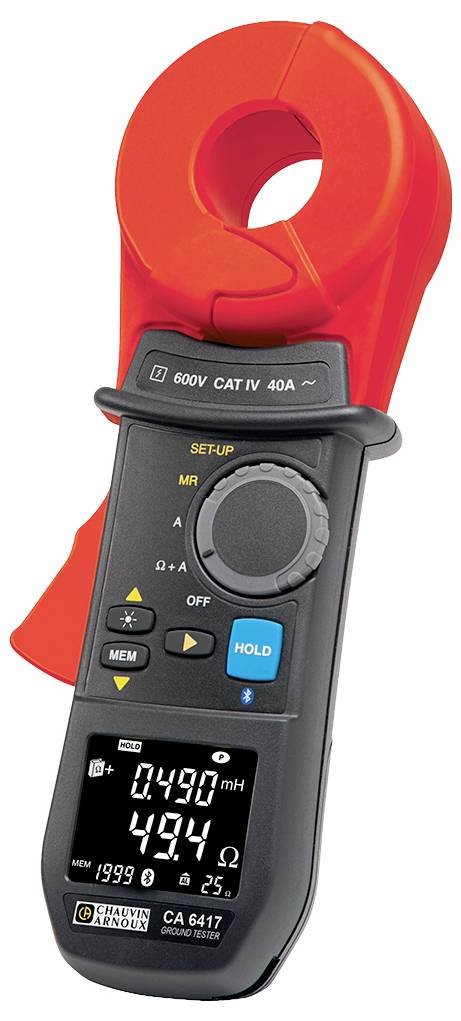

Mit der Erdungsprüfzange CA 6417, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die CA 6417 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit.
Die Verwendung wird durch ergonomische Innovationen erleichtert: Ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer LCD-Anzeige wird unter allen Helligkeitsbedingungen eine hervorragende Ablesbarkeit sichergestellt.
Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt.
Folgende Werte können gleichzeitig angezeigt werden:
- Impedanz und Fehlerstrom (Ω+A),
- Kontaktspannung,
- Widerstands- und induktiver Anteil der gemessenen Erdungsimpedanz,
Mit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurden, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert.
Mit der Zange CA 6417 kann eine Datenübertragung über Bluetooth erfolgen. In Verbindung mit der Software PC GTC und/oder DATAVIEW® können Messwerte in Echtzeit eingeholt und dargestellt werden und automatische oder individuelle Berichte erstellt werden. Mit einer ANDROID-Anwendung für Tablets und Smartphones können Graphen in Echtzeit dargestellt und eine Standortbestimmung der Messdaten mit GPS durchgeführt werden. Die Daten können dann mit den dazu gehörigen Graphen, Hinweisen und Fotos per E-Mail verschickt werden.
Technische Daten
- Große Messbereiche: 1.500 Ω / 500 µH / 40 A
- Alarme für Ω, A und V
- Automatischer Pre-HOLD-Modus bei geöffneter Zange
- Speicher für 2.000 Messungen
- Echtzeituhr für Zeitstempel
- Automatische Kalibrierung der Eisenspalte beim Start
- Warnsummer und automatisches Abschalten
- Bluetooth-Schnittstelle für Datenübertragung
- Software GTC zur Datenübertragung
Chauvin Arnoux, P01122116, CA 6417
