Überblick

Optex Aussenbewegungsmelder HX-40 AM 12m, Abdeck, Aussenbewegungsmelder | Einsatzgebiet:Außenbereich | Funktionen:Antimasking (Abdecküberwachung) | Erfassungsbereich:12 m | Blickwinkel (horizontal):85° | Detektionsverfahren:Wärmeerkennung | Sensortyp:PIR-Sensor

Beschreibung

Aussenbewegungsmelder | Einsatzgebiet:Außenbereich | Funktionen:Antimasking (Abdecküberwachung) | Erfassungsbereich:12 m | Blickwinkel (horizontal):85° | Detektionsverfahren:Wärmeerkennung | Sensortyp:PIR-Sensor

BESCHREIBUNG

• Absprüherkennung (AM - Anti-Masking) integriert
• Drahtgebunden
• N.C. Störausgang schaltet bei Abdeckung
• zwei getrennte Optex spezial Pyroelemente mit doppelt leitender Abschirmung
• variable Reichweite, max. 12 Meter, begrenzbar
• bis zu 3 Meter Montagehöhe
• Intelligente Temperaturkompensation
• Schutzart IP 55
• Wechsler Relaisausgang
• Betriebsspannung 9,5-18 V DC

EIGENSCHAFTEN

Produktart

• Typ: Aussenbewegungsmelder
• Technik: Verdrahtet
• Modell / Serie: HX-40
• Einsatzbereich: Außenbereich
• Farbe: Weiß
• Anwendung: Alarmierung

Ausstattung

• Blickwinkel (horizontal): 85°
• Detektionsverfahren: Wärmeerkennung
• Funktionen: Antimasking (Abdecküberwachung)
• Sensortyp: PIR-Sensor
• Erfassungsbereich: 12 m

Stromversorgung

• Spannungsversorgung: 9,5 - 18 V DC

Umgebung

• Schutzart IP: IP55

TECHNISCHE DATEN

• Detektionsart: Passiv-Infrarot

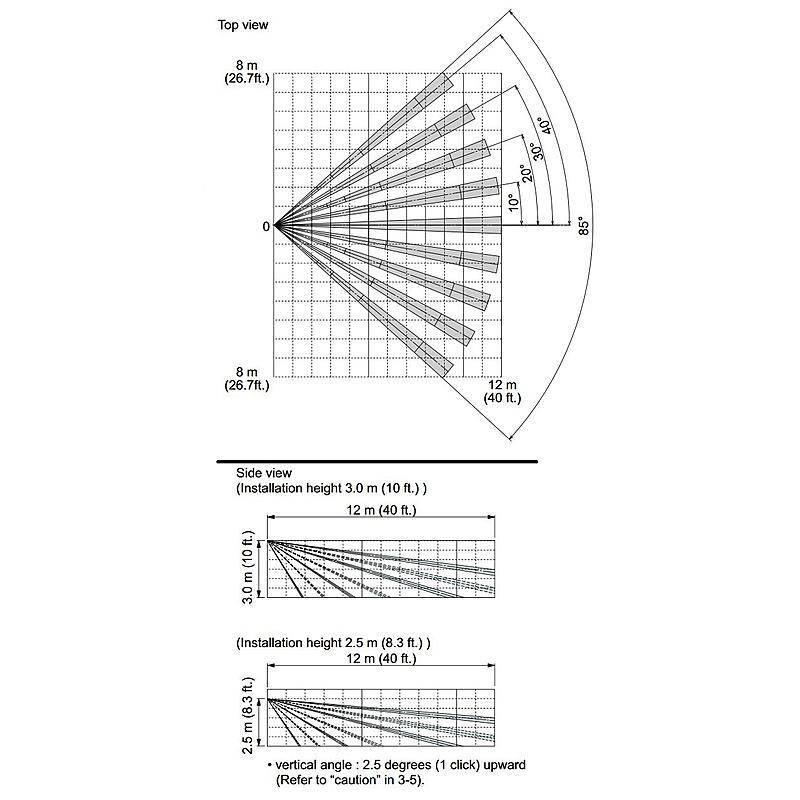

• Erfassungsbereich: max. 12 m, 85° Weitwinkel mit
• 94 Zonen
• Einstellbare Reichweite: 4m, 5,5m, 9m, 12m
• Montagehöhe: 2,5 - 3 m
• Empfindlichkeit: 2°C bei 0,6m/s
• Erfassungsgeschwindigkeit: 0,3 - 1,5 m/s
• Betriebsspannung: 9,5 bis 18Vdc
• Schutzart: IP 55
• Alarmausgang: wählbar N.O./N.C., 28Vdc 0,2A
• Alarmdauer: ca. 2 (+/- 1) Sekunden
• Sabotageausgang: N.C. 28 Vdc, 0,1A max.. öffnet
• wenn Deckel angehoben wird
• Störungsausgang: 28Vdc, 0,1A max.
• AUX Eingang: 28Vdc, 0,1A max.
• LED-Anzeige: Rot: Aufwärmphase, Alarm, Störung
• Stromaufnahme: 40mA (max.) bei 12Vdc
• Gewicht: ca. 600 g
• Betriebstemperatur: -20°C -+60°C
• Luftfeuchtigkeit: max. 95%
• HF - Störfestigkeit: kein Alarm bei 10 V/m
• Montageort: An einer Wand, Außen- und
• Innenmontage

LIEFERUMFANG

• Optex Aussenbewegungsmelder HX-40 AM
• Montageanleitung
• Montagehalterung
• Hutabdeckung
• Schrauben
• Abdeckaufkleber
