Beschreibung

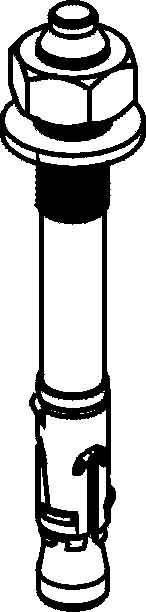

Niedax Durchsteckanker DAZ 10X30
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:NiedaxBezeichnung:Durchsteckanker Typ:DAZ 10X30Verankerung:SteckankerAusführung Anker:AußengewindeBefestigungsvorrichtung:BolzenSchraubsystem:AußensechskantWerkstoff des Ankers:StahlWerkstoffgüte Anker:sonstigeOberflächenschutz Anker:galvanisch/elektrolytisch verzinktWerkstoff der Hülse:StahlWerkstoffgüte der Hülse:sonstigeOberflächenschutz Hülse:galvanisch/elektrolytisch verzinktMit Kragen:neinGewindeart:metrischGewindemaß (metrisch):10Gewindelänge:26 mmLänge:113 mmBefestigung mit Spreizwerkzeug:neinBohrlochdurchmesser:10 mmMin. Bohrlochtiefe:75 mmDurchsteckmontage:neinVorsteckmontage:jaAbstandsmontage:neinEffektive Verankerungstiefe:60 mmMax. Klemmdicke:30 mmBetontyp:gerissener BetonGeeignet für Betonhohldiele:neinSchlüsselweite:17 mmAnzahl der Muttern:1Anzahl der Scheiben:1Feuerfest:jaBrandschutzklasse nach EN 13501-2:sonstigeETA Erdbebenbewertung:C1 und C2
Niedax Durchsteckanker DAZ 10X30: weitere Details

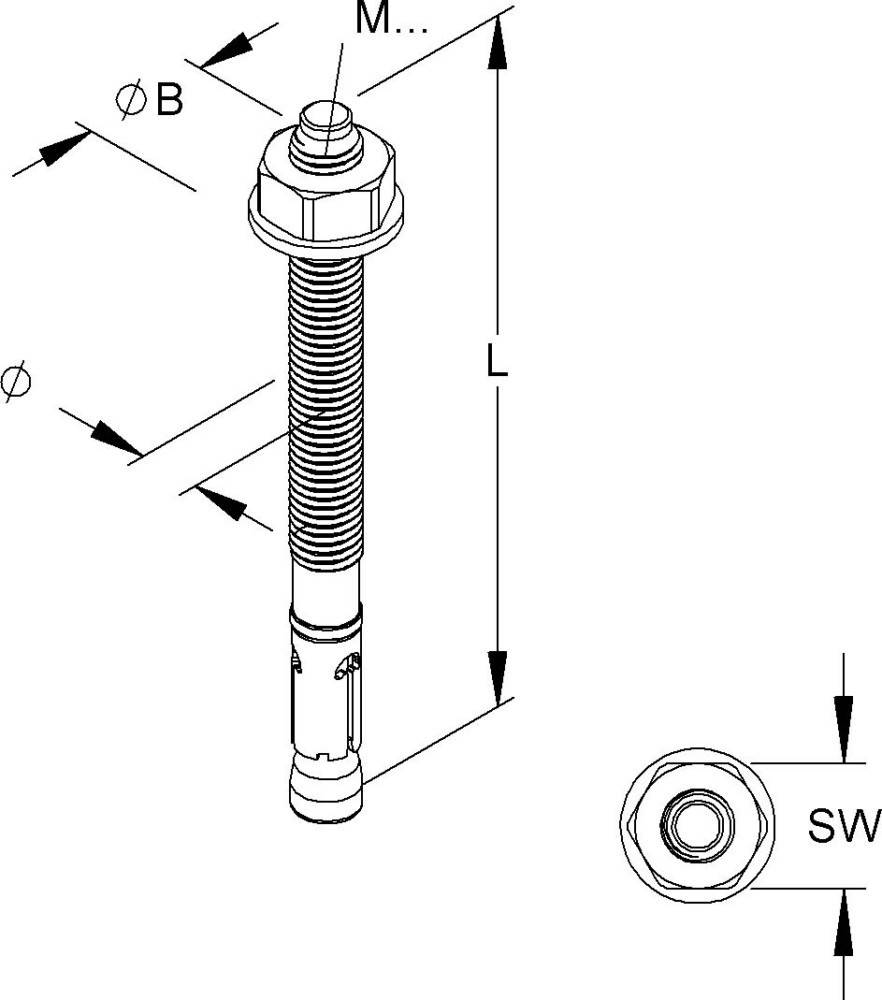

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L : 115 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 20 mm Klemmbereich t fix : = 30 mm effektive Verankerungstiefe h ef : 60 mm empfohlenes Drehmoment : 45 Nm Schlüsselweite : 17/16 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
EAN: 4013339842841
Geliefert wird: Niedax Durchsteckanker DAZ 10X30, Verpackungseinheit: 1 Stk., EAN: 4013339842841
