Chauvin Arnoux P01191309 CA 6652 Adapter 1St.

Überblick

Prüfadapter für Wechselstrom Ladestationen mit Typ-2-Stecker für Elektrofahrzeuge
Sofortige Diagnose von AC-Ladeinfrastrukturen für Elektrofahrzeuge (BEV/PHEV)
Konform zu den Normen IEC 61851-1 & IEC 60364-7-722
Simulation des Fahrzeugzustandes (CP) und verschiedener Ladekabel (PP) zur Prüfung aller Szenarien
Schnelle Prüfung von 3 Fehlerzuständen per Knopfdruck
Eigenständig oder in Kombination mit Installationstestern verwendbar

Beschreibung

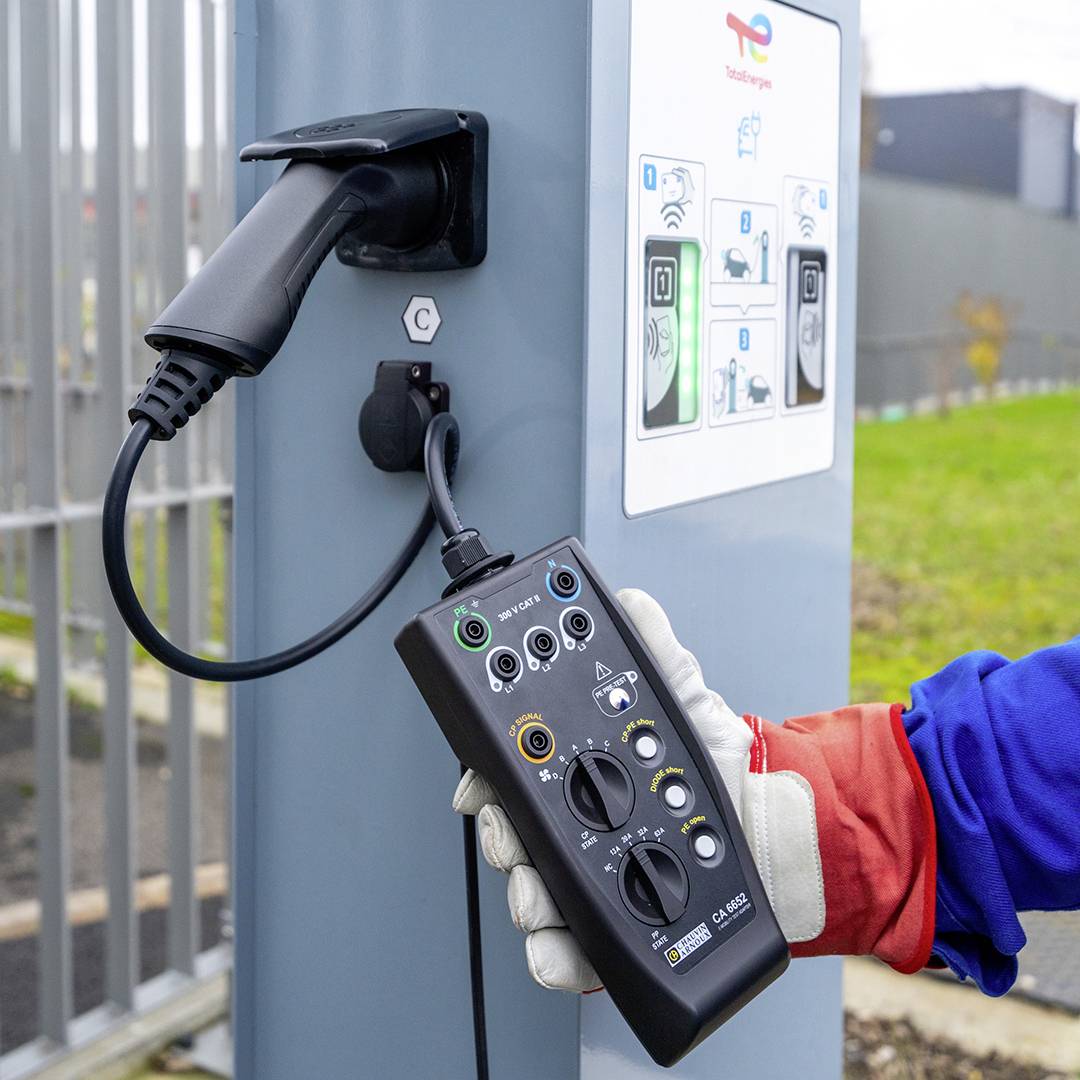

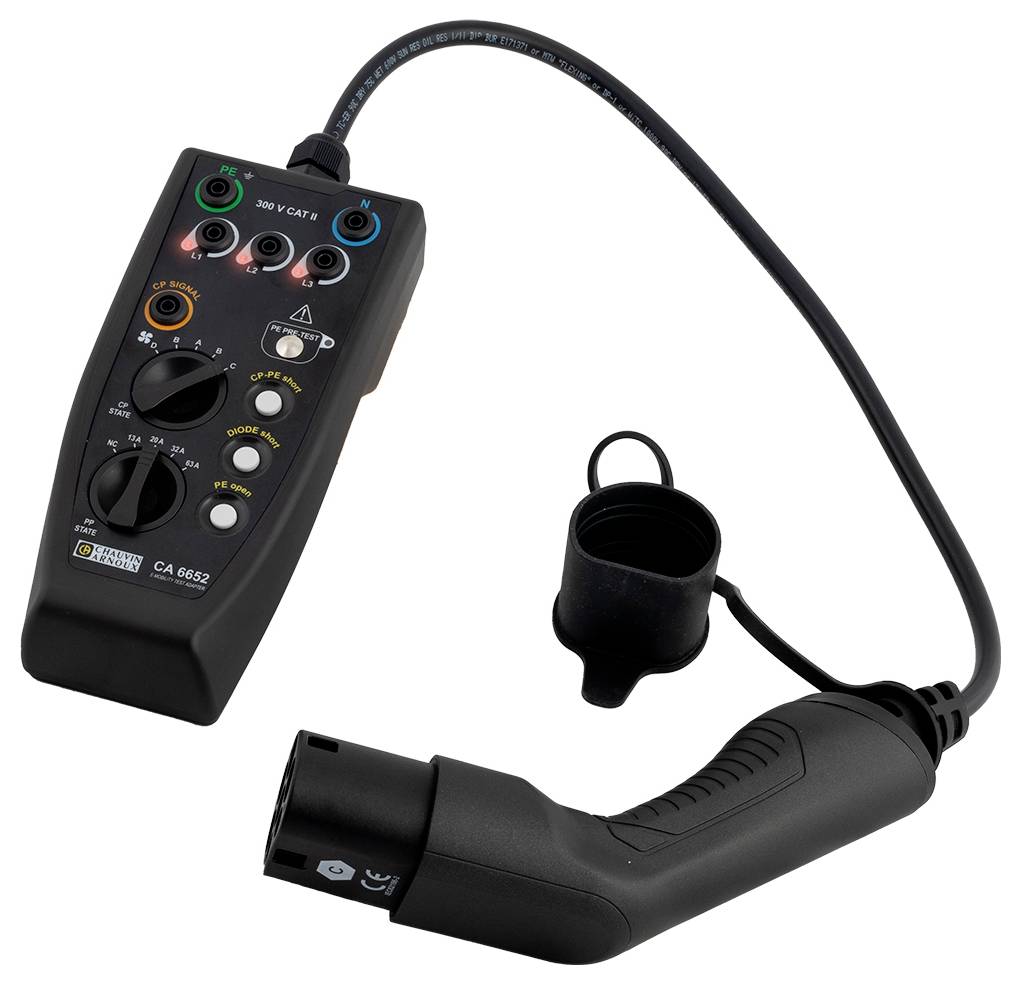

Der CA 6652 ist ein EVSE-Prüfadapter mit Typ-2-Stecker für AC-Ladestationen. Er kann als eigenständiges Produkt verwendet werden und ist Bestandteil der von Chauvin Arnoux angebotenen E-Mobility-Lösungen.

Der CA 6652 ist speziell auf die Bedürfnisse der verschiedenen Akteure im EVSE-AC-Bereich abgestimmt:
• Hersteller für die Qualifizierung von E-Ladestationen
• Installateure für den Aufbau und Inbetriebnahme von E-Ladeparks
• Service- und Wartungsunternehmen für Ladeinfrastrukturen
• Prüforganisationen für die Erst- und Wiederholungsinspektion
• Bildungseinrichtungen für Bildungsveranstaltungen über EVSE

Als Einzelgerät oder integriert in E-Mobility-Lösungen ist der CA 6652 eine wesentliche Komponente für intelligente, zuverlässige und nachhaltige Ladeanwendungen für BEV/BHEVs.

Merkmale
• Ausgestattet mit einem Typ-2-Stecker nach IEC 62196-2
• Erkennung von gefährlichen Spannungen am PE durch Berührungselektrode
• Leuchtanzeige für einphasige und dreiphasige Spannungen
• Simulation der Zustände von Elektrofahrzeugen: A, B, C, D (Control Pilot CP)
• Simulation der maximal zulässigen Last auf dem Kabel: NC, 13A, 20A, 32A, 63A (Proximity Pilot PP)
• Simulation von Fehlerzuständen: Kurzschluss CP-PE, Dioden-Kurzschluss CP-PE, PE-Unterbrechung

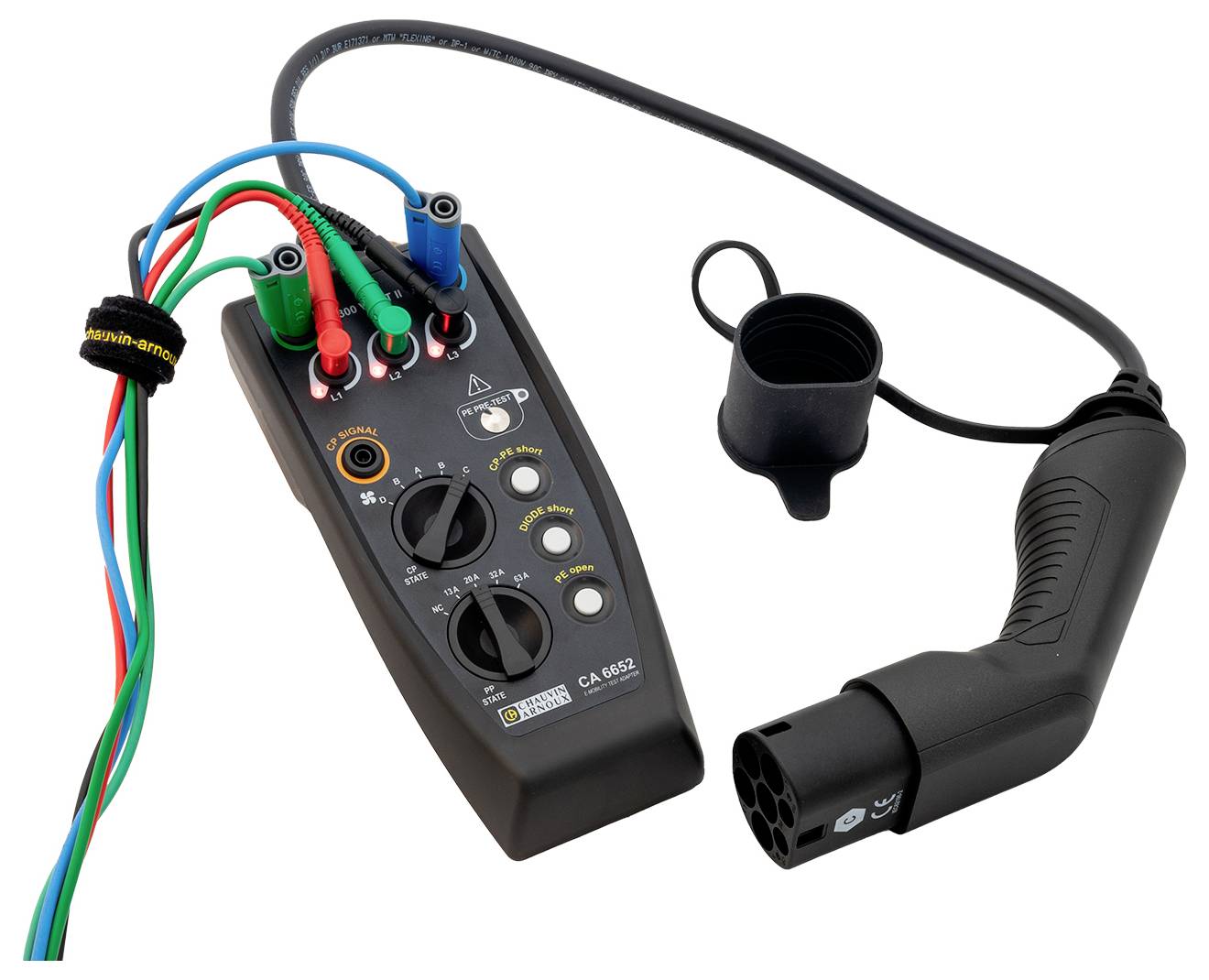

• 4mm-Buchsen für den einfachen Anschluss von Mess- und Prüfgeräten

Allgemeine Spezifikationen
• Verwendung: -20 °C ... +55 °C
• Schutzart: IP54 / IP40
• Abmessungen: 221 x 100 x 44 mm
• Gewicht: ca. 850g

Einhaltung der Normen / Sicherheit
• Adapter: IEC / EN 61010-2-031
• Kategorie: 300V CAT II
• EMV: IEC / EN 61326-1

EVSE-Sets
• Als Bestandteil der EVSE-Sets ermöglicht der CA 6652 mit einem Installationstester Prüfungen gemäß IEC 60364-7-722.

Zusätzliche Merkmale
• Entwickelt und hergestellt in Frankreich
• Lieferung in einer Transporttasche mit Schnellstartanleitung, Sicherheitsdatenblatt und Prüfbestätigung
• 3 Jahre Garantie

Stärken
• Kompakt
• Ergonomisches Design
• Konform mit IEC 61851-1, IEC 60364-7-722
• Innen- und Außeneinsatz
• Sofortige Diagnose des Verhaltens der AV-Ladestation (EVSE)
• Sicherheitsprüfungen der Ladestation dank der E-Mobility-Lösungen der zugehörigen EVSE-Sets

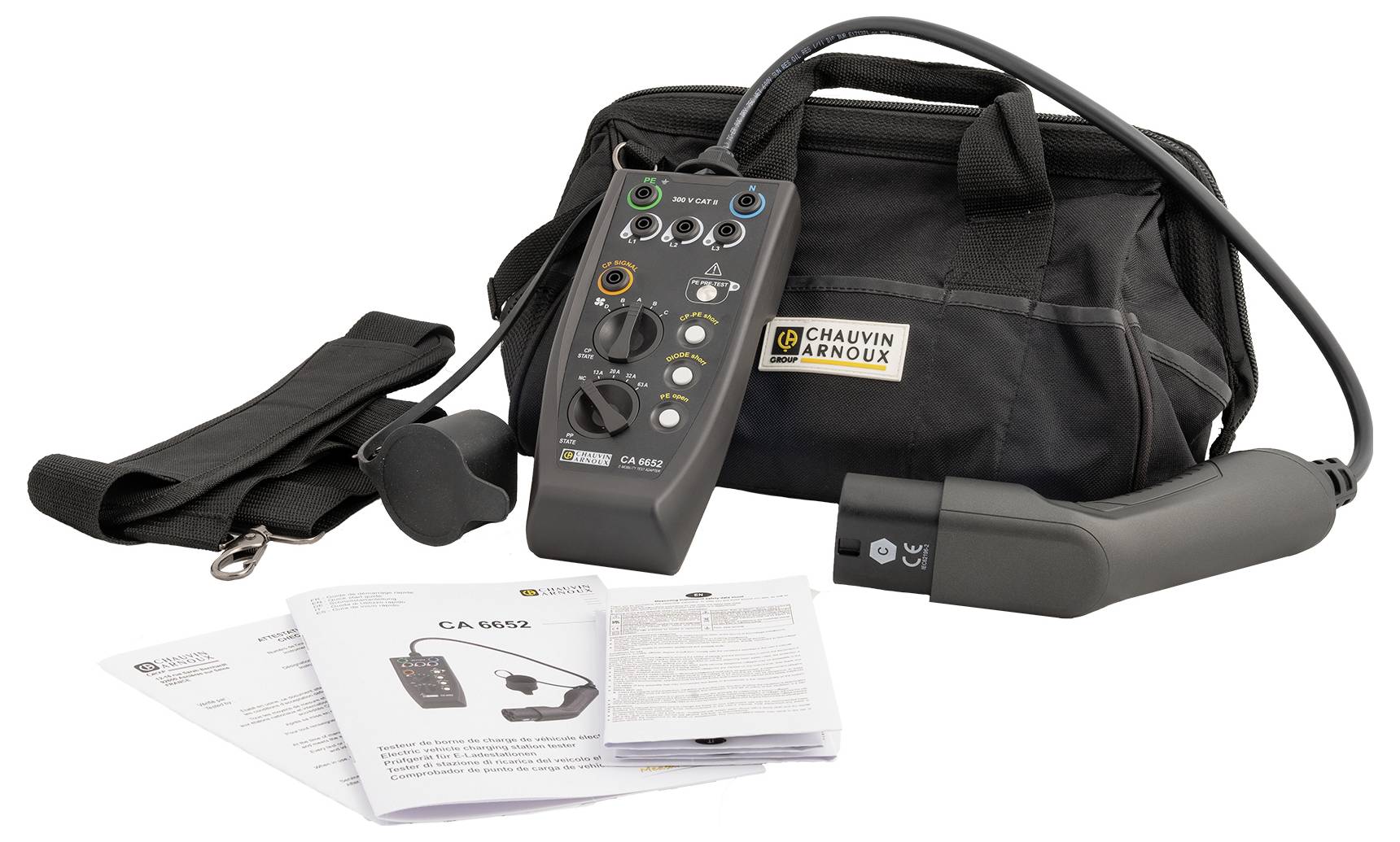

Lieferumfang

• 1 Transporttasche
• 1 Kabel mit Typ-2-Stecker
• 1 mehrsprachige Schnellstartanleitung
