Schneider Electric Schütz 3P 12A Ac3 LC1D12AY7

Überblick

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 690 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Beschreibung

• hersteller: Schneider Electric
• bezeichnung: Schütz 3P 12A Ac3 690V Ac Snapin
• typ: LC1D12AY7
• bemessungssteuerspeisespannung us bei ac 50 hz: 690 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 690 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: sonstige
• betriebsspannung bei ac 50 hz: 440 V
• betriebsspannung bei ac 60 hz: 440 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 25 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 12 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 5,5 kW
• anzahl der hilfskontakte als schließer: 1
• anzahl der hilfskontakte als Öffner: 1
• geeignet für reiheneinbau: nein

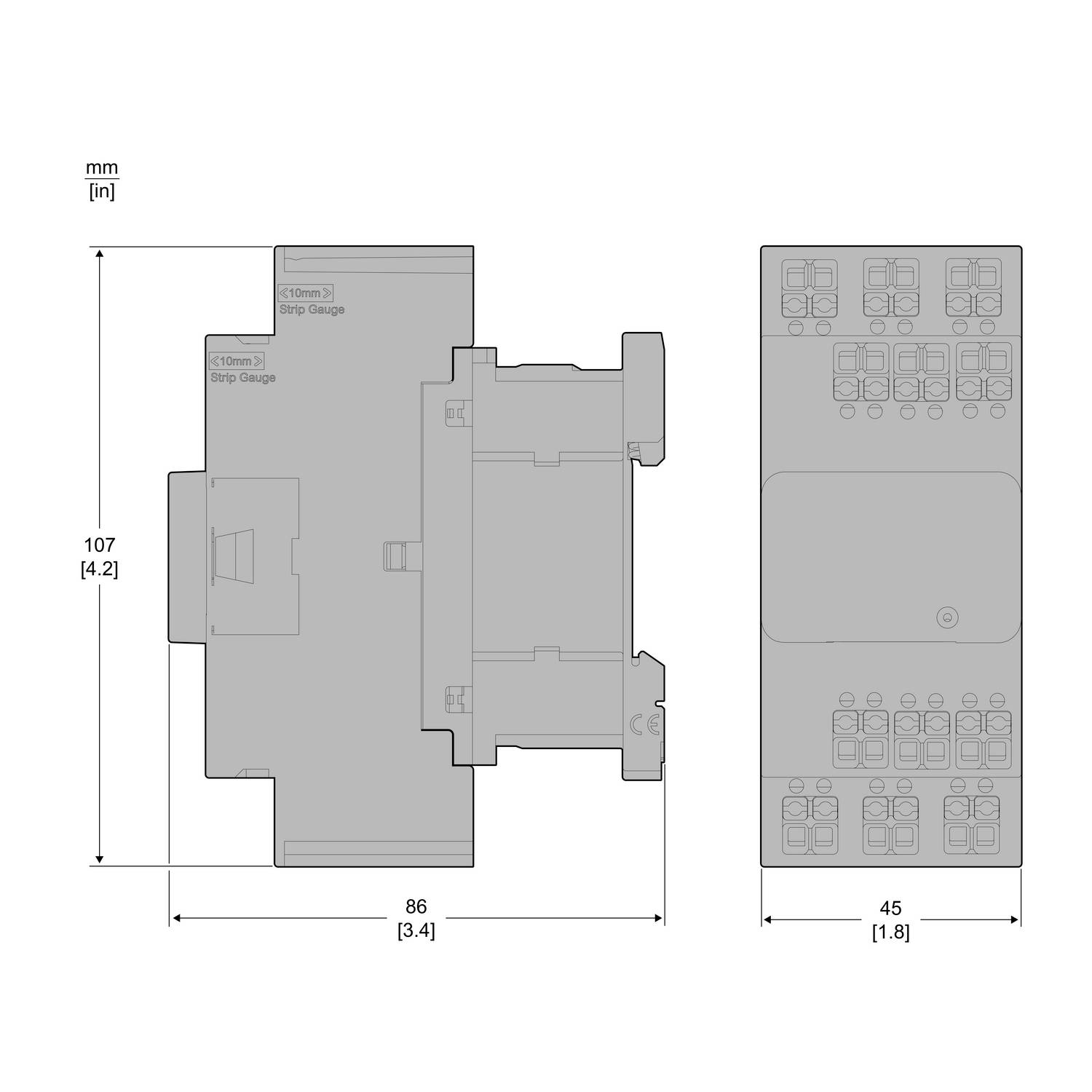

• breite: 45 mm
• höhe: 107 mm
• tiefe: 86 mm

Stichwörter

Schneider Electric

Sonstige Hinweise

Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
