Beschreibung
Die Pylontech Force-H3 Steuerungseinheit (MPN FC1000) ist das zentrale Batteriemanagementsystem für die Force-H3 Hochvolt-Batterien, das jedes Batteriemodul zuverlässig vor ungünstigen Betriebsbedingungen schützt und einen sicheren, unterbrechungsfreien Betrieb gewährleistet. Unabhängig von der Anzahl der eingesetzten Speichermodule ist pro Turm nur ein BMS erforderlich. Ein Turm besteht aus mindestens 2 bis maximal 6 Force-H3 5,12 kWh Batteriemodulen, was eine Speicherkapazität von 10,24 bis 35,8 kWh ermöglicht. Zudem kann die neue H3-Serie jetzt bis zu 6 Türme parallel in einem System betreiben.
Das Force-H3 BMS schützt vor:
- Tiefentladung und Überladung
- Überspannung bei der Ladung
- zu hohen Strömen bei Ladung und Entladung
- Über- und Untertemperatur
- Kurzschluss und Verpolung
Kompatibilität
Das langjährig bewährte Kommunikationsprotokoll von Pylontech wird von einer Vielzahl von Wechselrichtern direkt unterstützt. Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., findest du als Download in unseren Anhängen.

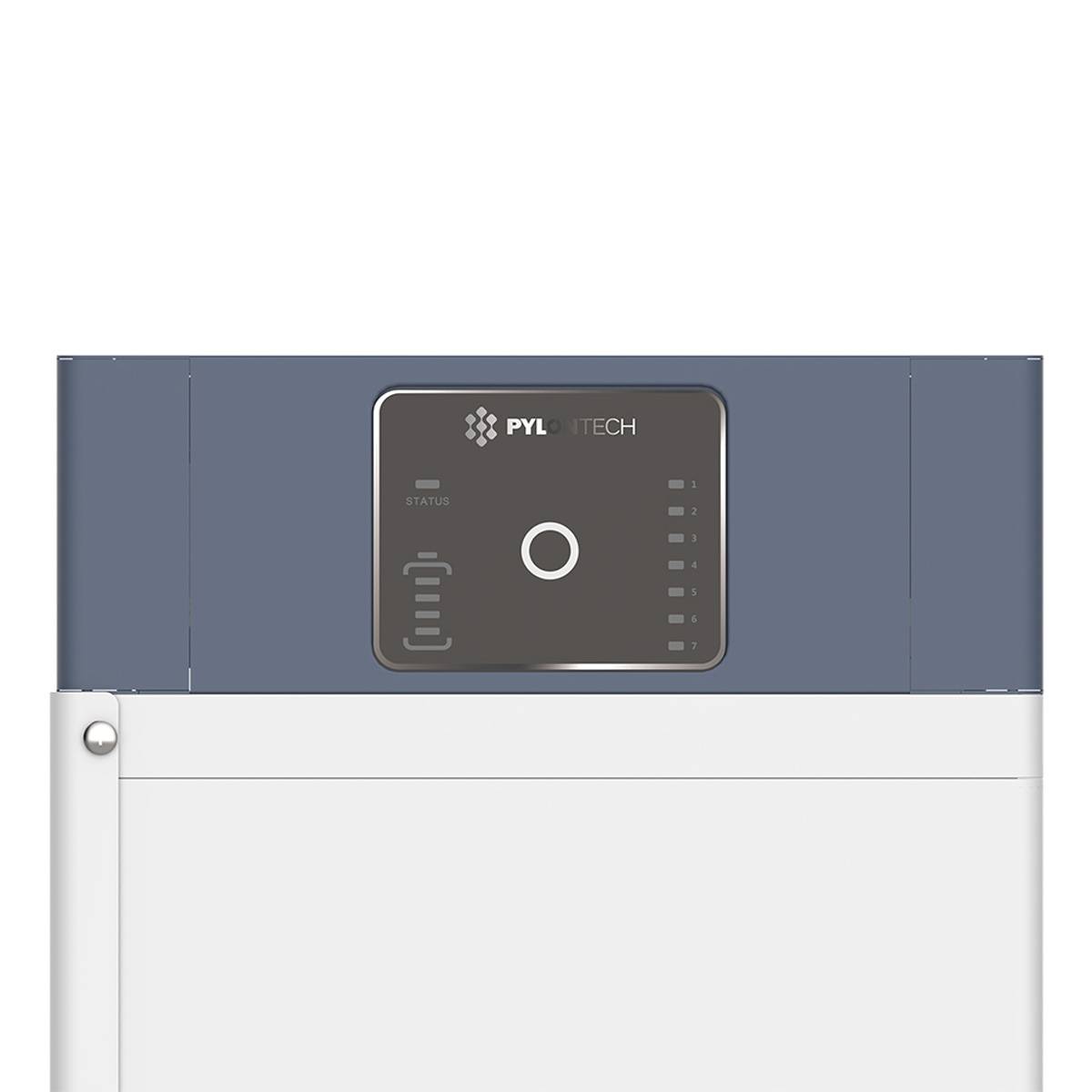

Intuitives Bedienpanel mit LED-Anzeigen
Mit dem Bedienpanel an der Steuerungseinheit kann der aktuelle Status des Batterieturms jederzeit kontrolliert werden. Zusätzlich kann die Kommunikationsgeschwindigkeit (Baud Rate) direkt an der Einheit eingestellt werden.
Gruppenmanagement
Bei der Pylontech Force-H3 können mehrere Gruppen von Batteriemodulen parallel geschaltet werden, um die Speicherkapazität weiter zu erhöhen. Es lassen sich bis zu 6 Gruppen parallel betreiben, wodurch eine maximale Gesamtkapazität von 215,04 kWh erreicht werden kann. Jede Gruppe kann unabhängig konfiguriert werden, was eine hohe Flexibilität bei der Skalierung des Speichersystems ermöglicht. Trotz der parallelen Gruppierung ist das System durch das zentrale Batteriemanagement einfach zu steuern, sodass alle Module effizient und sicher arbeiten.
Technische Daten
- Betriebsspannungsbereich: 172,8 - 921,6 VDC
- Lade-/Entladestrom: 55 A
- Abmessungen: 540 x 350 x 150 mm
- Gewicht: 12kg
- max. Modulanzahl pro Turm: 6 Module
- Kapazität pro Turm: 10,24 bis 35,8kWh (abhängig v. Modulanzahl)
- Batteriekompatibilität: kompatibel mit Force-H3 Batteriemodulen
Lieferumfang:
1x Pylontech Force-H3 BMS Turm-Basis (540 x 350 x 40 mm) 2x Kommunikationskabel RJ45 2x 3m Stromkabel 1x 1m Erdungskabel Montagezubehör 1x Produktanleitung
