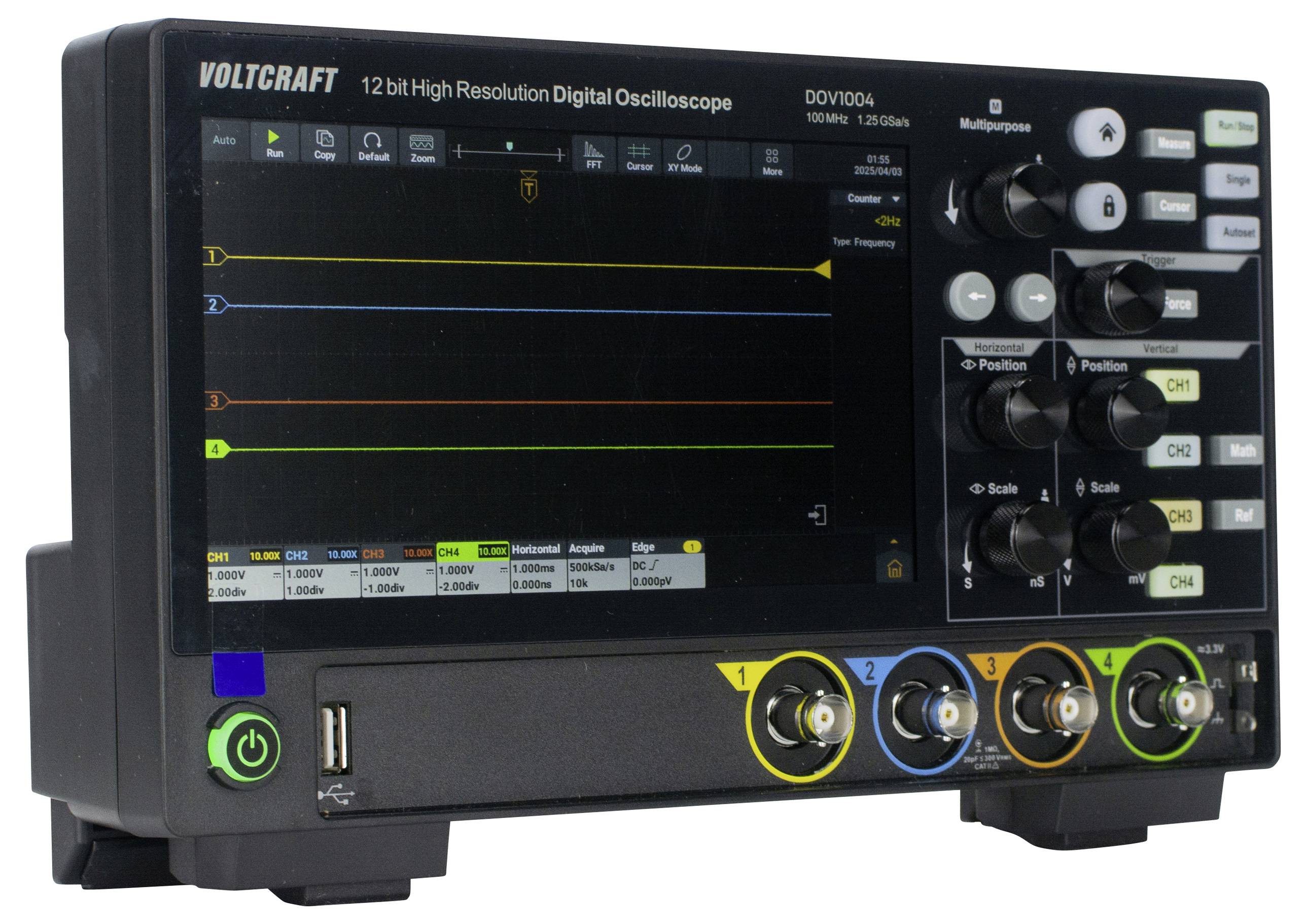

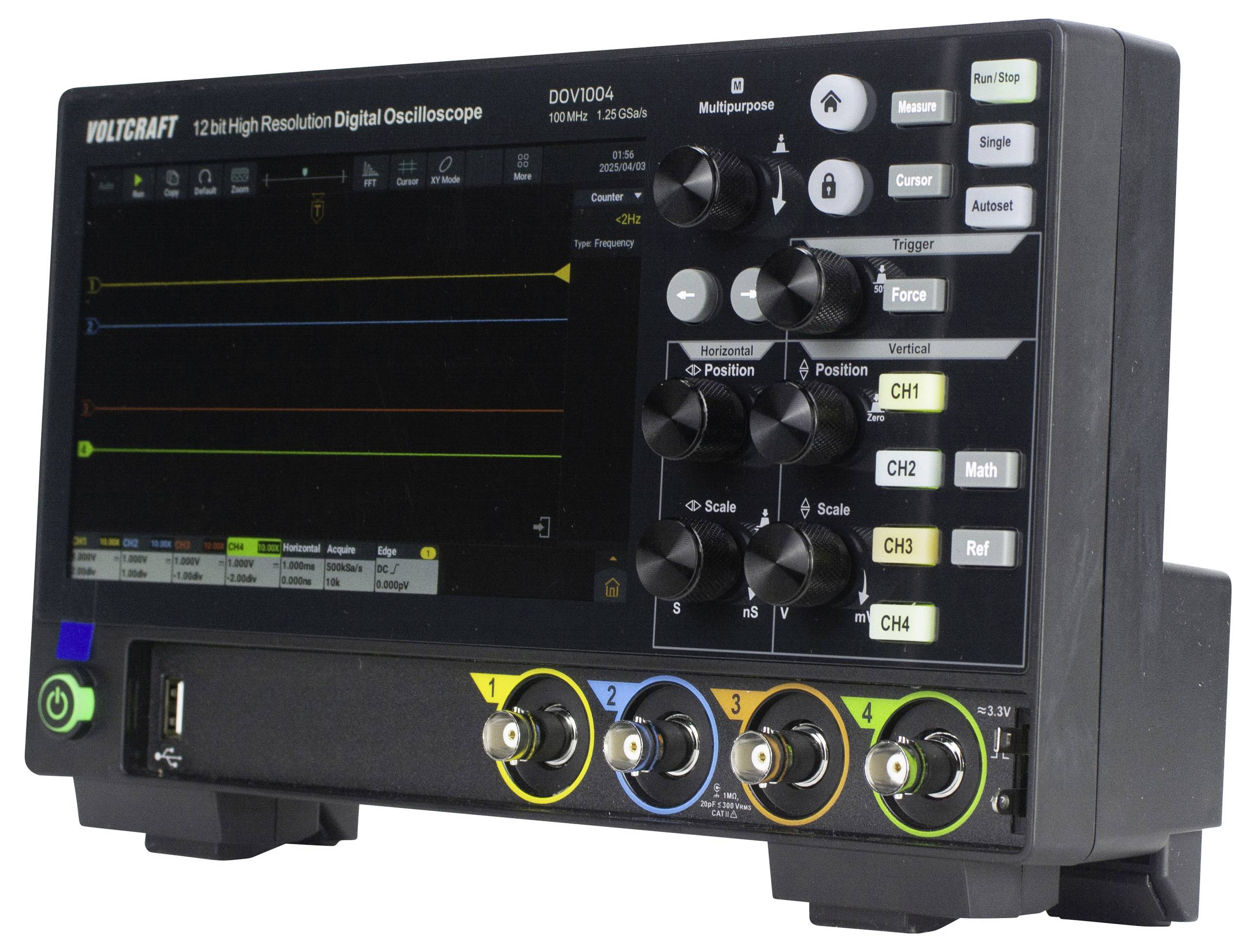

VOLTCRAFT DOV1004 Digital-Oszilloskop 100MHz 4-Kanal 1.25 GSa/s 50 Mpts 12 Bit Digital-Speicher (DSO) 1St.

Überblick

100 MHz Bandbreite
Anzahl analoge Eingänge max. 4
17,78 cm (7 Zoll) berührungssensitiver Bildschirm, unterstützt Gestenbedienung
Echtzeit-Erfassung von 50.000 wfms/s, Segmenterfassung 700.000 wfms/s
ADC mit hoher 12-bit Auflösung
Samplerate: Ein Kanal (1,25 GSa/s), zwei Kanäle (625 MSa/s oder 1,25 GSa/s), alle Kanäle (625 MSa/s)

Beschreibung

Hochwertig, innovativ und kompakt
Die DOV-Oszilloskop-Serie von Voltcraft besticht durch eine ganze Reihe technischer Highlights und höchsten Bedienungskomfort: Ein Analog-Digital-Wandler mit 12-bit-Auflösung gehört ebenso zur Grundausstattung wie USB-, LAN- und HDMI-Schnittstellen. Im Zentrum steht das 7-Zoll-Touchdisplay, mit einer Auflösung von 1024 x 600 Pixeln. Es reagiert nicht nur auf Berührungen, sondern auch auf Gesten und macht damit umständliche Menübedienung weitestgehend unnötig.
Hervorragende technische Daten
Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeit-Erfassung liegt bei 50.000 wfms/s und die Segmenterfassung bei 700.000 wfms/s, wodurch auch unregelmäßige Signale schnell und exakt erfasst werden können. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).
Zahlreiche Triggerfunktionen
Eine der Stärken der DOV-Serie von Voltcraft liegt in den umfangreichen Triggerfunktionen. Auch schwer zu trigggernde Signale können dank der Triggertypen Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN-Trigger eingefangen werden.
Spezifikationen des Voltcraft DOV1004
Das DOV1004 verfügt über 100 MHz Bandbreite und vier analoge Eingänge. Die Signalaufzeichnungslänge beträgt 50 M und für übersichtliche Darstellung und Auswertung ist die Echtzeit-Signalwellenanzeige auf dem PC möglich. Als Trigger-Quellen stehen die vier Eingänge CH1 bis CH4 zur Verfügung und es kann zwischen den Erfassungsmodi Sample, Spitze, hohe Auflösung, Mittelwert und Segmentierung gewählt werden. Die vertikale Empfindlichkeit ist von 500 µV/div bis 10 V/div einstellbar.
Lieferpaket mit Zubehör
Das Voltcraft DOV1004 wird mit USB Type-C Netzteil, USB-Kabel, vier Prüfspitzen sowie zwei Probenjustierset geliefert. Des Weiteren gehören eine Software mit englischer Anleitung auf CD, eine Kurzanleitung sowie das Sicherheitsdatenblatt zum Paket.

Eigenschaften

Aufzeichnungslänge 50 M
Echtzeit-Signalwellenanzeige auf dem PC

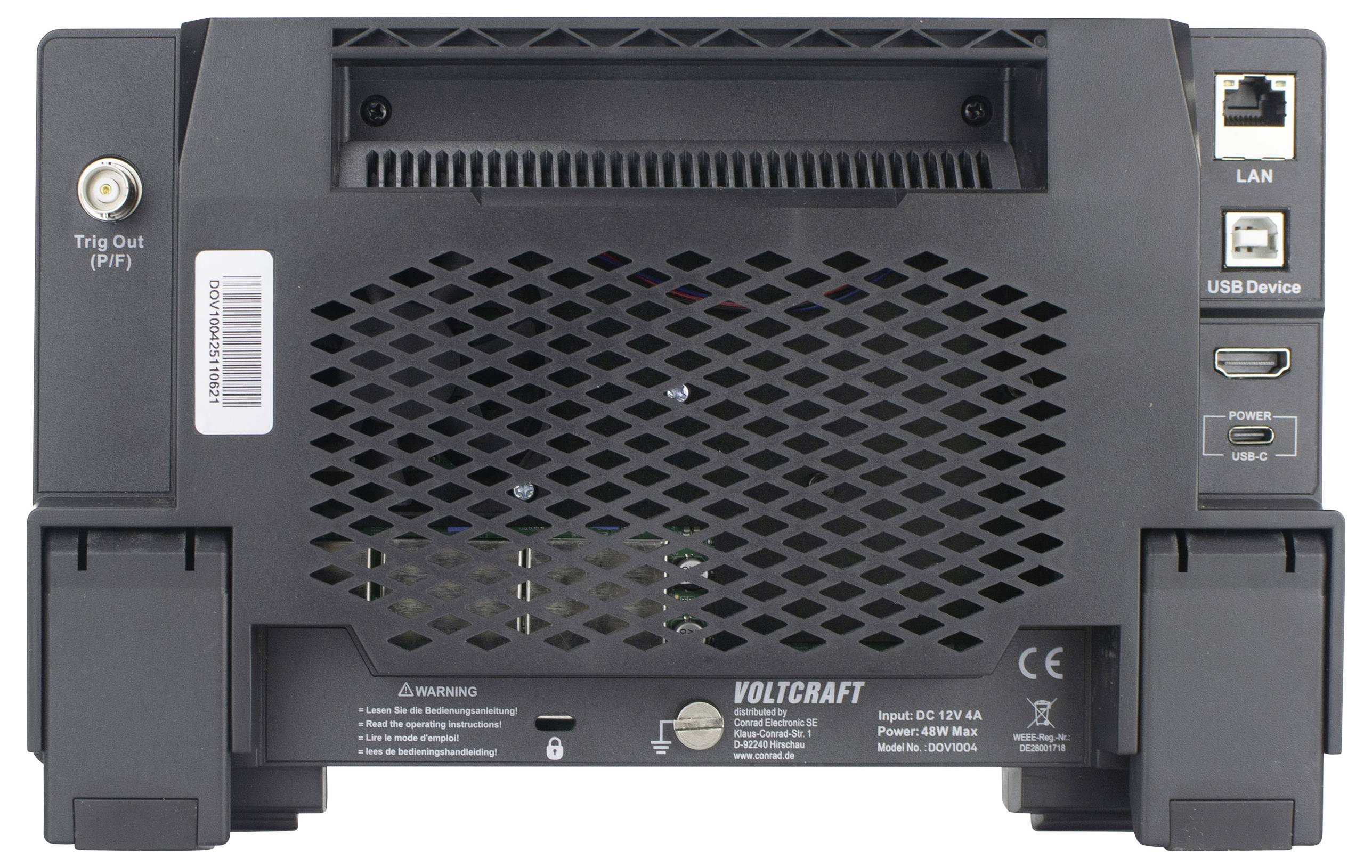

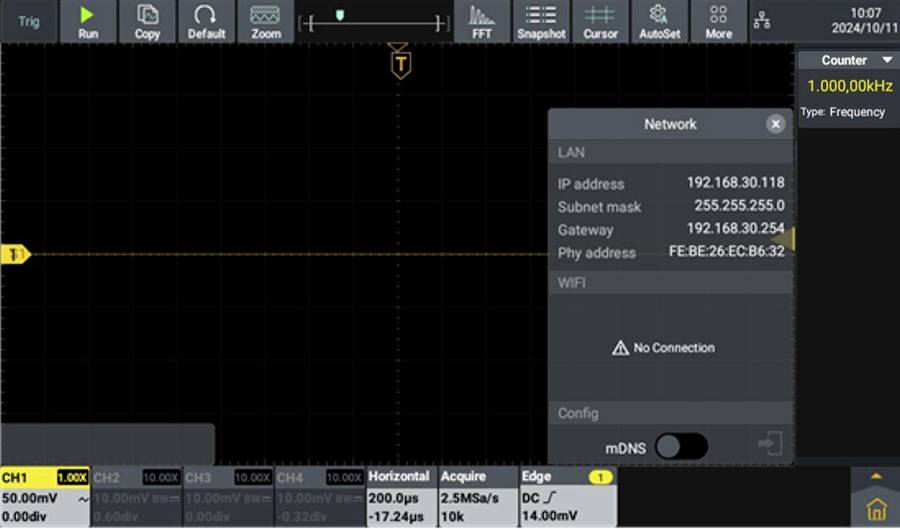

Schnittstellen: USB, LAN, HDMI
Display-Auflösung: 1024 x 600 Pixel
Horizontale Abtastgeschwindigkeit: 1 ns/div - 1000 s/div, 1-2-5 Schritt
Erfassungsfunktionen: Sample, Spitze, hohe Auflösung, Mittelwert, Segmentierung
Trigger-Quellen: CH1, CH2, CH3, CH4
Triggertyp: Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN-Trigger
Vertikale Empfindlichkeit: 500 µV/div-10 V/div
