Beschreibung

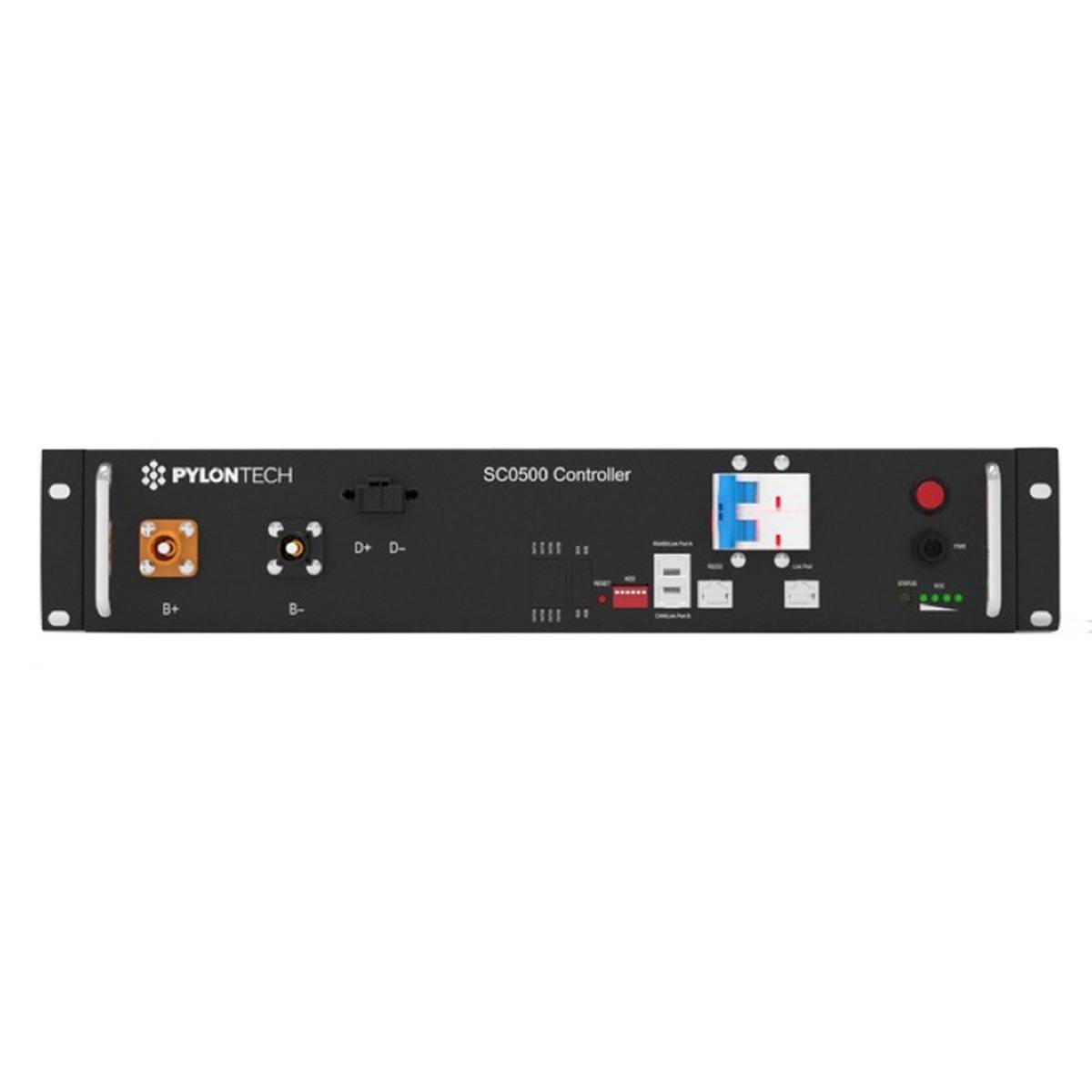

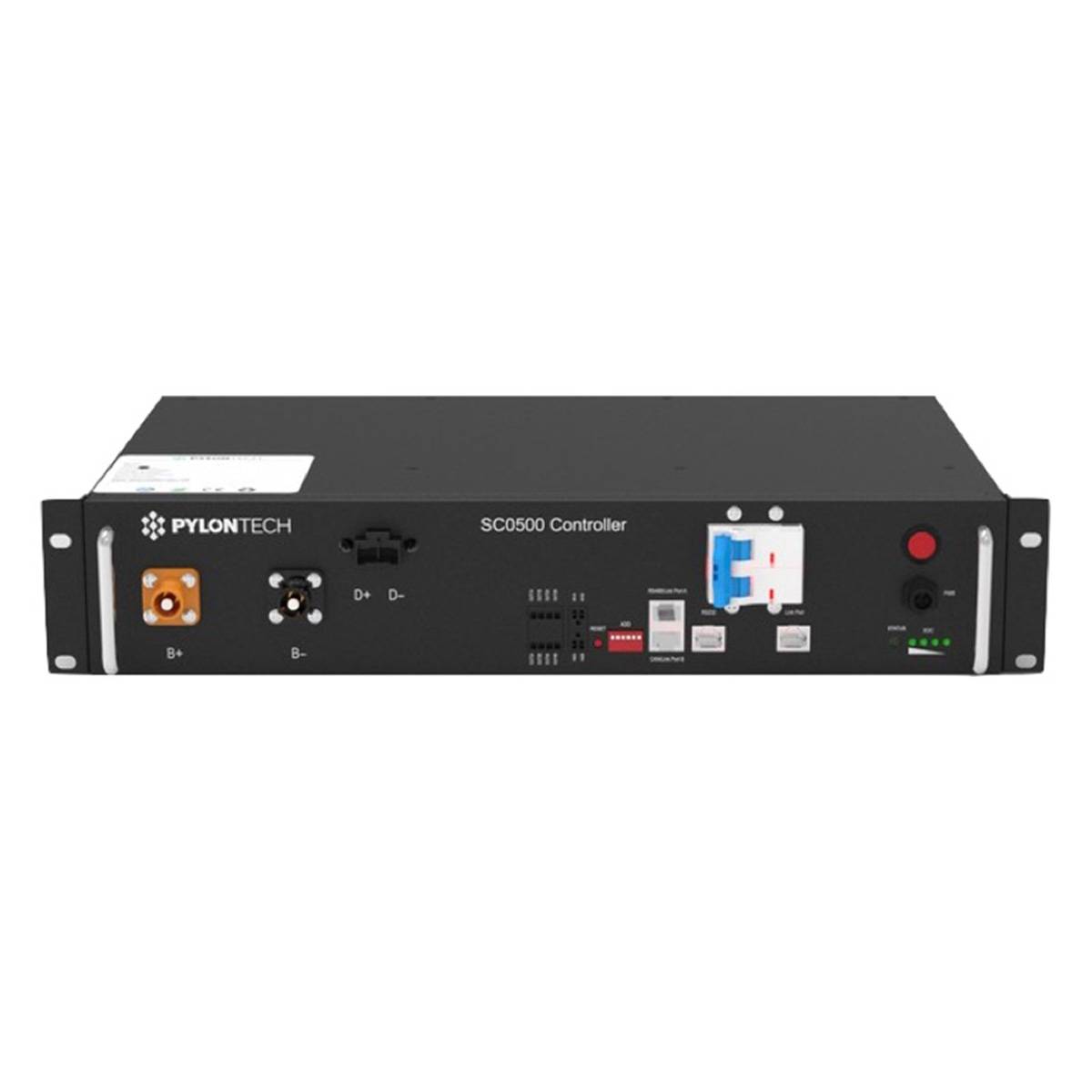

Das SC0500-40S von Pylontech fungiert als zentrale Steuer- und Überwachungseinheit für das Hochvoltbatteriesystem Powercube X1 V2. Das integrierte Batteriemanagementsystem (BMS) ermöglicht eine nahtlose Kommunikation mit kompatiblen Invertern. An das BMS können 2-10 Pylontech H48050/H48074 Batteriemodule angeschlossen werden. Diese Module werden in Reihe geschaltet, um in Kombination mit einer Kontrolleinheit einen Batterieturm zu bilden. Sollten mehrere Türme parallel geschaltet werden, benötigt jeder Turm eine eigene Steuerungseinheit.
Das langjährig bewährte Kommunikationsprotokoll von Pylontech wird von einer Vielzahl von Wechselrichtern direkt unterstützt. Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., findest du als Download in unseren Anhängen! (Pylontech Compatibility List)
Die BMS Steuerungseinheit schützt vor:
- Tiefenentladung und Überladung
- Überspannung bei der Ladung
- zu hohen Strömen bei Ladung und Entladung
- Über- und Untertemperatur
- Kurzschluss- und Verpolung
Das Powercube X1 Energiespeichersystem
Die Powercube X1 Serie von Pylontech ist ein Hochspannungsbatteriesystem der neuesten Generation . Das komplette System ist hierbei flexibel einsetzbar und bei Bedarf erweiterbar. Zum Betrieb wird pro Powecube X1-Turm eine BMS-Steuerungseinheit benötigt. Vorsicht: Der Powercube besitzt keine Softstartschaltung.
Flexibel Erweitern
Das Powercube Batteriesystem von Pylontech bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 4,8kWh bis zu 24kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln.
Überwachungsfunktionen der Steuerungseinheit:
- Betriebsaufzeichnung
- Strom
- Spannung
- Temperatur
- Ladezustand
Technische Daten
- Betriebsspannungsbereich: 60-600V
- Max. Lade-/Entladestrom: 40 A
- Schutzart: IP20
- Eigenverbrauch: 8W
- Betriebstemperaturbereich: -20°C - +65°C
- Lagertemperaturbereich: -40°C - +80°C
- Kommunikation: Modbus RTU/CAN
- Abmessungen. 442 x 270 x 87 mm
- Gewicht: 7 kg
Lieferumfang:
1x Pylontech SC500-40S BMS-Steuerungseinheit
