VIVOTEK HLG-120H-24 Netzteil, 24VDC, 120W, Universeller AC-Eingang / Vollbereich (bis zu 305 VAC) | Eingebaute aktive P

Überblick

VIVOTEK HLG-120H-24 Netzteil, 24VDC, 120W, Universeller AC-Eingang / Vollbereich (bis zu 305 VAC) | Eingebaute aktive PFC-Funktion | Hoher Wirkungsgrad von bis zu 93,5 % | Schutz: Kurzschluss / Überstrom / Überspannung / Übertemperatur | Kühlung durch freie Luftkonvektion | OCP-Punkt über Ausgangskabel oder internes Potentiometer einstellbar | IP67- / IP65-Design für Innen- oder Außeninstallationen | Drei-in-eins-Dimmfunktion (1~10 VDC oder PWM-Signal oder Widerstand) | Geeignet für LED-Be

Beschreibung

Universeller AC-Eingang / Vollbereich (bis zu 305 VAC) | Eingebaute aktive PFC-Funktion | Hoher Wirkungsgrad von bis zu 93,5 % | Schutz: Kurzschluss / Überstrom / Überspannung / Übertemperatur | Kühlung durch freie Luftkonvektion | OCP-Punkt über Ausgangskabel oder internes Potentiometer einstellbar | IP67- / IP65-Design für Innen- oder Außeninstallationen | Drei-in-eins-Dimmfunktion (1~10 VDC oder PWM-Signal oder Widerstand) | Geeignet für LED-Beleuchtung und Straßenbeleuchtungsanwendungen | Erfüllt weltweite Sicherheitsvorschriften für Beleuchtung | Geeignet für trockene / feuchte / nasse Standorte

BESCHREIBUNG

• Universeller AC-Eingang / Vollbereich (bis zu 305 VAC)
• Eingebaute aktive PFC-Funktion
• Hoher Wirkungsgrad von bis zu 93,5 %
• Schutz: Kurzschluss / Überstrom / Überspannung / Übertemperatur
• Kühlung durch freie Luftkonvektion
• OCP-Punkt über Ausgangskabel oder internes Potentiometer einstellbar
• IP67- / IP65-Design für Innen- oder Außeninstallationen
• Drei-in-eins-Dimmfunktion (1~10 VDC oder PWM-Signal oder Widerstand)
• Geeignet für LED-Beleuchtung und Straßenbeleuchtungsanwendungen
• Erfüllt weltweite Sicherheitsvorschriften für Beleuchtung
• Geeignet für trockene / feuchte / nasse Standorte

EIGENSCHAFTEN

TECHNISCHE DATEN

• MODEL: HLG-120H-24
• OUTPUT
• DC VOLTAGE: 24V
• CONSTANT CURRENT REGION: 12 ~ 24V
• RATED CURRENT: 5A
• RATED POWER: 120.0W
• RIPPLE &. NOISE (max.): 150mVp-p
• VOLTAGE ADJ. RANGE: 22 ~ 27V
• CURRENT ADJ. RANGE: Can be adjusted by internal
• potentiometer A type only: 2.5 ~ 5A
• VOLTAGE TOLERANCE: ±1.0%
• LINE REGULATION: ±0.5%
• LOAD REGULATION: ±0.5%
• SETUP, RISE TIME: 1200ms,50ms/115VAC
• 500ms,50ms/230VAC at full load . B type 1200ms,200ms/115VAC
• 500ms,200ms/230VAC at 95% load
• HOLD UP TIME (Typ.): 12ms at full load 230VAC /
• 115VAC
• INPUT
• VOLTAGE RANGE: 90 ~ 305VAC / 127 ~ 431VDC
• FREQUENCY RANGE: 47 ~ 63Hz
• POWER FACTOR (Typ.): PF>.0.98/115VAC,
• PF>.0.95/230VAC, PF>.0.93/277VAC at full load (Please refer to
• "Power Factor Characteristic" curve)
• TOTAL HARMONIC DISTORTION: THD<. 20% when
• output loading?50% at 115VAC/230VAC input and output loading?75% at
• 277VAC input
• EFFICIENCY (Typ.): 93%
• AC CURRENT (Typ.): 1.4A / 115VAC
• INRUSH CURRENT (Typ.): COLD START
• 60A(twidth=375µs measured at 50% Ipeak) at 230VAC
• MAX. No. of PSUs on 16A CIRCUIT BREAKER: 5 units
• (circuit breaker of type B) / 9 units (circuit breaker of type C) at
• 230VAC
• LEAKAGE CURRENT: <.0.75mA / 277VAC
• PROTECTION
• OVER CURRENT
• 95 ~ 108%
• Protection type: Constant current limiting,
• recovers automatically after fault condition is removed
• SHORT CIRCUIT: Constant current limiting,
• recovers automatically after fault condition is removed
• OVER VOLTAGE
• 28 ~ 34V
• Protection type: Shut down o/p voltage with
• auto-recovery or re-power on to recovery
• OVER TEMPERATURE: Shut down o/p voltage,
• recovers automatically after temperature goes down
• ENVIRONMENT
• WORKING TEMP.: -40 ~ +70? (Refer to "Derating
• Curve")
• WORKING HUMIDITY: 20 ~ 95% RH non-condensing
• STORAGE TEMP., HUMIDITY: -40 ~ +80?, 10 ~ 95% RH
• TEMP. COEFFICIENT: ±0.03%/? (0 ~ 50?)
• VIBRATION: 10 ~ 500Hz, 5G 12min./1cycle, period
• for 72min. each along X, Y, Z axes
• SAFETY &. EMC
• SAFETY STANDARDS: UL8750, CSA C22.2 No.
• 250.0-08, ENEC, TUV EN61347-1, EN61347-2-13 independent IP65 or IP67,
• J61347-1, J61347-2-13 approved . design refer to UL60950-1, TUV
• EN60950-1
• WITHSTAND VOLTAGE: I/P-O/P:3.75KVAC I/P-FG:2KVAC
• O/P-FG: 1.5KVAC
• ISOLATION RESISTANCE: I/P-O/P, I/P-FG,
• O/P-FG: 100M Ohms / 500VDC / 25?/ 70% RH
• EMC EMISSION: Compliance to EN55015, EN55022
• (CISPR22) Class B, EN61000-3-2 Class C (?50% load) . EN61000-3-3
• EMC IMMUNITY: Compliance to
• EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge
• 4KV), criteria A
• OTHERS
• MTBF: 192.2K hrs min. MIL-HDBK-217F (25?)

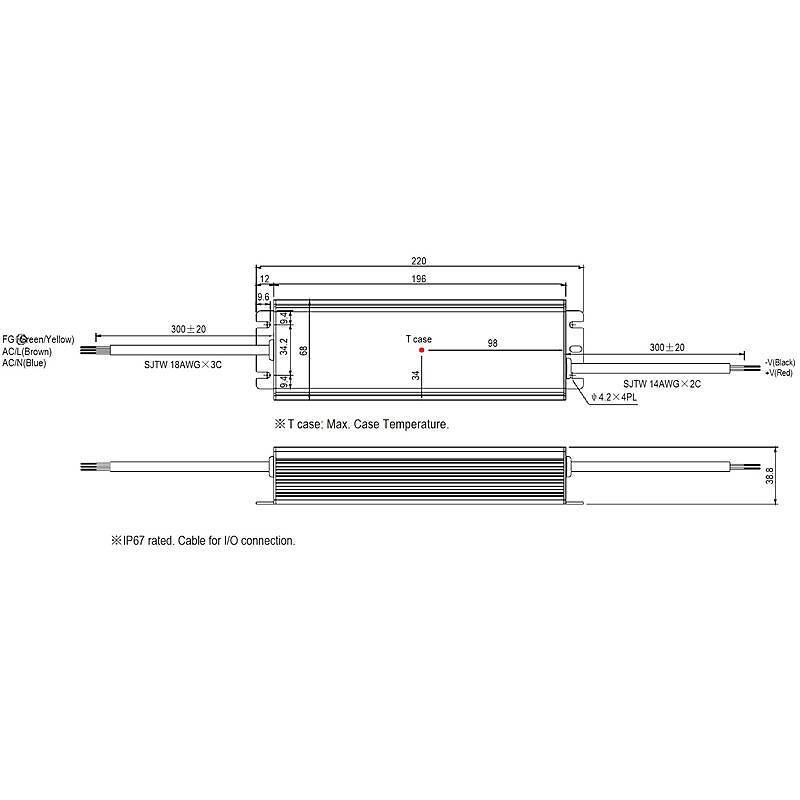

• DIMENSION: 220*68*38.8mm (L*W*H)

LIEFERUMFANG

Lieferumfang

1
