ELKO EP PRI-51/1A Stromüberwachungsrelais, AC 0,1-1A, Überstrom-Überwachung, Hutschienen

Überblick

Präzise Überwachung von AC-Stromstärken im Bereich 0,1 bis 1 A Einstellbare Auslöseverzögerung von 0,5 bis 10 Sekunden zur Vermeidung von Fehlalarmen Galvanische Trennung zwischen Versorgungsspannung und Messkreis Kompakte Bauform für DIN-Schienenmontage (1-MODUL) Universal-Spannungsversorgung AC 24-240 V und DC 24 V Flexibler Einsatz zur Überwachung von Heizkabeln und Einphasenmotoren

Beschreibung

Das ELKO EP PRI-51/1A ist ein hochwertiges Überwachungsrelais der Stufe Imax, das speziell für die präzise Kontrolle von Wechselströmen in industriellen und gewerblichen Anwendungen entwickelt wurde. Es dient primär dazu, den Stromfluss in einphasigen Systemen zu überwachen und bei Überschreitung eines vordefinierten Grenzwertes entsprechende Schaltvorgänge auszulösen. Vielseitige Einsatzmöglichkeiten Das Einsatzspektrum des PRI-51/1A ist breit gefächert. In der Heizungstechnik wird es zur Überwachung der Erwärmung in Schienenschaltern oder zur Funktionskontrolle von Heizkabeln eingesetzt. Im Bereich der Antriebstechnik dient es der Überwachung des Stromverbrauchs von Einphasenmotoren, um Blockaden oder Überlastungen frühzeitig zu erkennen. Zudem fungiert das Relais als zuverlässiger Indikator für den generellen Stromfluss in elektrischen Anlagen. Präzise Konfiguration und Sicherheit Die Einstellung des gewünschten Strom-Grenzwertes erfolgt komfortabel und stufenlos über ein frontseitig angebrachtes Potentiometer. Der überwachte Bereich von 0,1 bis 1 A AC ermöglicht eine sehr feine Abstimmung auf den jeweiligen Verbraucher. Zur Vermeidung von Fehlauslösungen durch kurzzeitige Stromspitzen oder Einschaltströme verfügt das Gerät über eine einstellbare Auslöseverzögerung von 0,5 bis 10 Sekunden. Ein wesentliches Sicherheitsmerkmal ist die galvanische Trennung der Versorgungsspannung vom gemessenen Stromkreis, was das Gerät besonders robust gegenüber Störungen macht. Installation und Kompatibilität Das Relais ist für die Montage auf einer DIN-Schiene (Hutschiene) optimiert und belegt lediglich eine Teilungseinheit (1-Modul, 17,6 mm). Die Stromabtastung kann direkt im Gerät erfolgen, wobei der durch den überwachten Draht fließende Strom einen Wert von 100 A nicht überschreiten darf. Für Messungen in höheren Strombereichen ist es zudem möglich, das PRI-51/1A in Kombination mit externen Stromwandlern zu betreiben, was die Flexibilität des Systems weiter erhöht. Wichtige Betriebshinweise Für einen korrekten Betrieb muss die Versorgungsspannung in der gleichen Phase wie der gemessene Strom liegen. Das Relais arbeitet mit einer Universal-Versorgungsspannung von AC 24-240 V sowie DC 24 V, was die Integration in bestehende Steuerungskonzepte erheblich vereinfacht. Der Ausgang stellt einen potenzialfreien Wechslerkontakt mit einer Schaltleistung von 8 A zur Verfügung, der zur Signalisierung oder zum direkten Abschalten von Lasten genutzt werden kann.

Eigenschaften

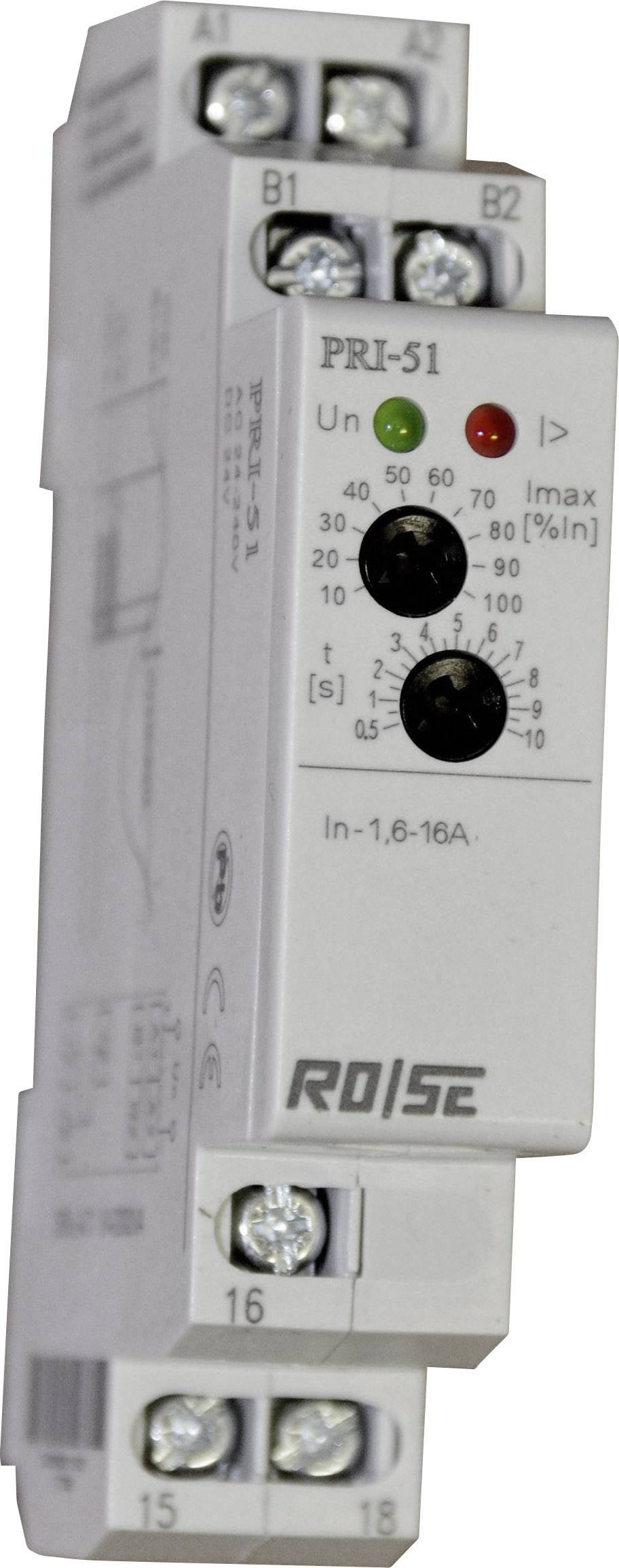

Potentiometer zur stufenlosen Einstellung der Stromschwelle Drehregler für die Zeitverzögerung LED-Statusanzeige für Betrieb und Schaltzustand Galvanische Trennung der Stromkreise Robustes Kunststoffgehäuse für Hutschienenmontage

Hinweise

Die Versorgungsspannung muss zwingend in der gleichen Phase wie der zu messende Strom liegen. Der maximale Dauerstrom durch den überwachten Leiter darf 100 A nicht überschreiten.

Lieferumfang

• 1x Stromüberwachungsrelais PRI-51/1A 1x Bedienungsanleitung

Voraussetzungen

Hutschienenmontage nach DIN EN 60715 erforderlich.
