Schrumpfschläuche, Schrumpfschlauchkappen

Produkttyp
Preis
  • €
    €
Marke
Verkäufer
Herstellerfarbe
Produkt-Art
Nenn-Innendurchmesser (nach Schrumpfung)
Nenn-Innendurchmesser (vor Schrumpfung)
Farbe
Schrumpfrate
Kategorie
Schrumpfschlauch-Besonderheiten
Inhalt
Bewertung
HellermannTyton 380-03001 Schrumpfschlauchsortiment Schwarz Schrumpfrate:3:1 220 Teile
  • (9)
Ein geöffneter, transparenter Koffer mit Schrumpfschlauch-Sortiment. Aufschrift: 'Shrinkit 3:1 Basic'.
  • 220 Teile
  • Schrumpfrate: 3:1
  • Schwarz
24,46 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
DSG Canusa 3210060953 Schrumpfschlauch ohne Kleber Schwarz 6.40mm 2mm Schrumpfrate:3:1 Meterware
  • (48)
Ein schwarzer, flexibler Schlauch, der gebogen dargestellt ist.
  • Meterware
  • Schrumpfrate: 3:1
  • Schwarz
1,97 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
DSG Canusa 1516002010 Akkuschrumpfschlauch ohne Kleber Transparent 38mm 19mm Schrumpfrate:2:1 Meterware
  • (14)
Eine klare Kunststoffrolle mit einem glatten, glänzenden Finish, entrollt sich teilweise.
  • Meterware
  • Schrumpfrate: 2:1
  • Transparent
2,81 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
TRU COMPONENTS TC-6793936 Schrumpfschlauchsortiment Schwarz Schrumpfrate:3:1 100St.
  • (7)
Sortiment von Schrumpfschläuchen in verschiedenen Größen, präsentiert in einer offenen Kunststoffbox. Tabelle auf dem Deckel zeigt Spezifikationen.
  • 100 St.
  • Schrumpfrate: 3:1
  • Schwarz
13,99 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
DSG Canusa 4810300952 Schrumpfschlauch ohne Kleber Schwarz 30mm 15mm Schrumpfrate:2:1 Meterware
  • (3)
Schwarzer, gerippter Kunststoffschlauch auf weißem Hintergrund, leicht gebogen.
  • Meterware
  • Schrumpfrate: 2:1
  • Schwarz
6,74 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:

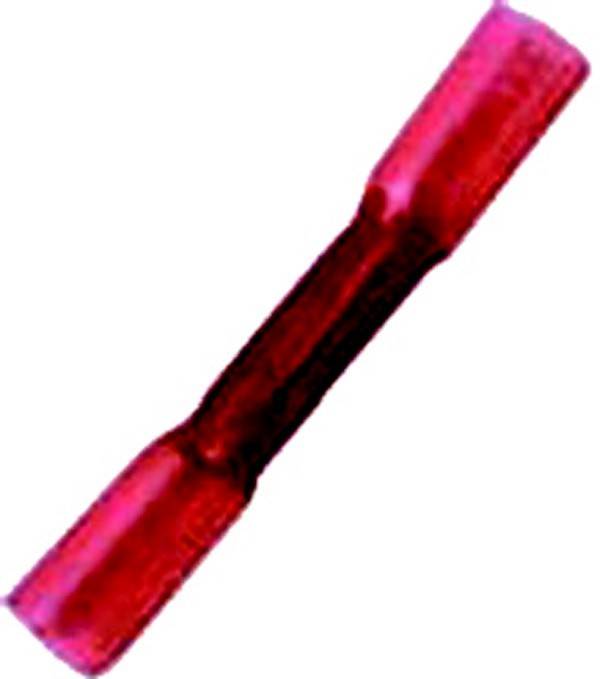

Intercable Tools Stoßverbinder ICIQ1WSV
Roter isolierter Crimpverbinder zum Verbinden von zwei Drähten Ende an Ende.
  • für mehrdrähtige und feindrähtige Leiter
24,28 €
inkl. MwSt.
zzgl.
Lieferzeit: 2-3 Tage
auf Lager
Verkauf & Versand:
Klauke Stossverbinder 680WS
Klauke Stossverbinder 680WS
  • Für fein- und feinstdrähtige Leiter. Mit Mitteneindruck für exakten Kabeleinschub. Mit wasserdichter Wärmeschrumpfisolierung. Isoliert, halogenfrei. Querschnittabhängige Farbkodierung. Spezielles Presswerkzeug erforderlich. Temperaturbeständigkeit bis 105° C. Verzinnt. Werkstoff Cu-ETP. Isolierhülse: PE.
63,22 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
(4.64)
DeLOCK - Schrumpfschlauch - 10 m - Schwarz
DeLOCK - Schrumpfschlauch - 10 m - Schwarz
  • 10m x 9.5mm, 2:1, 70 - 125 °C, polyolefin
6,87 €
inkl. MwSt.
zzgl.
Lieferzeit: 6-8 Tage
auf Lager
Verkauf & Versand:
(4.62)
HellermannTyton 308-31800 Schrumpfschlauch ohne Kleber Schwarz 18mm 6mm Schrumpfrate:3:1 4m
  • (1)
Verpackung von HellermannTyton HIS-3 Wärmeschrumpfschlauch, zeigt Anwendungsbeispiel und Produktinformation in mehreren Sprachen.
  • 4 m
  • Schrumpfrate: 3:1
  • Schwarz
17,09 €
(1 Meter = 4,27 €)
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
HellermannTyton 308-11200 Schrumpfschlauch mit Kleber 12mm 4mm Schrumpfrate:3:1 5m
Zwei Verpackungen von Schrumpfschläuchen der Marke HellermannTyton. Eine rote Grafik mit einem Föhn zeigt das Anbringen der Schläuche.
  • 5 m
  • Schrumpfrate: 3:1
  • Nenn-Innendurchmesser (vor Schrumpfung): 12 mm
39,62 €
(1 Meter = 7,92 €)
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
DSG Canusa C25070900CRKA00 Warmschrumpf-Endkappe Nenn-Innendurchmesser (vor Schrumpfung): 18mm
  • (5)
Schmilzt bei Erwärmung und sorgt für einen dichten Verschluss.
0,56 €
inkl. MwSt.
zzgl.
Lieferzeit: 1-2 Tage
auf Lager
Verkauf & Versand:
Klauke Stossverbinder 670
Klauke Stossverbinder 670
  • Für fein- und feinstdrähtige Leiter. Mit Mitteneindruck für exakten Kabeleinschub. Isoliert, halogenfrei. Querschnittabhängige Farbkodierung. 0,5-1 mm². Temperaturbeständigkeit bis 105° C. Verzinnt. Werkstoff Cu-ETP. Isolierhülse: PA.
15,57 €
inkl. MwSt.
zzgl.
Lieferzeit: 2-3 Tage
auf Lager
Verkauf & Versand:

Ratgeber Schrumpfschläuche

Ratgeber Schrumpfschlauch

Überall, wo Kurzschlüsse vermieden und Kabel oder ihre Verbindungsstellen professionell isoliert werden müssen, sind Schrumpfschläuche eine gute Wahl. Dies gilt für die Produktion, im Service, bei der Wartung und der Instandsetzung, aber auch im Hobbybereich oder im Haushalt. Doch Schrumpfschläuche bieten noch viel mehr Potenzial, auch wenn man es nicht direkt vermutet. Damit Sie die vielen Einsatzmöglichkeiten auch richtig bewerten können, zeigen wir Ihnen hier die Grundlagen auf.

Was ist ein Schrumpfschlauch?

Ein Schrumpfschlauch, oder auch im Englischen heatshrinking tube genannt, besteht aus Kunststoff-Material, das sich unter Einwirkung von Hitze zusammenzieht. Zum Schrumpfen wird ein bestimmtes Maß vorher festgelegt. Die Schrumpfraten betragen je nach Schrumpfschlauch zwischen dem doppelten und dem sechsfachen Verhältnis. Daneben gibt es Schrumpfschläuche auch mit unterschiedlichen Wandstärken und Durchmessern.
Für Schrumpfschläuche verwendet man je nach Anwendungsgebiet unterschiedliche Materialien u.a. Elastomer (PES), Polyolefin (PEX), Fluorkunststoffe (PTFE, FEP oder PFA), VITON+, Polyvinylidenfluorid (PVDF) oder Fluorpolymer (FPM). Angeboten werden Schrumpfschläuche als Meterware auf Rollen für den Einsatz in der Produktion. Für den Hausgebrauch sind praktische Sets mit verschiedenen Farben und in unterschiedlichen Größen verfügbar.
Es gibt neben farbigen Ausführungen auch noch durchsichtige bzw. transparente Schrumpfschläuche. Mit diesen können wichtige Kabelmarkierungen permanent aufgebracht werden. Auch sind transparente Schrumpfschläuche sehr gut zum Einschrumpfen von Akkupacks geeignet, da man auf den ersten Blick sofort erkennen kann, welche Akkus sich im Pack befinden.
Es gibt Schrumpfschläuche in doppelwandiger Ausführung, die innen mit einer Klebe- oder Schmelzbeschichtung versehen sind. Der Bereich, über den ein Schrumpfschlauch gezogen worden ist, kann damit komplett versiegelt bzw. verkapselt werden. Somit wird das Eindringen von Feuchtigkeit und Schmutz zuverlässig verhindert.

Wozu dienen Schrumpfschläuche?

Klebeband ist zur Isolierung von Verbindungsstellen nur sehr bedingt geeignet. Das weiß jeder Hobby-Elektroniker und jeder Servicetechniker, der häufig dünne Kabel isolieren oder verbinden muss. Es hält nicht richtig und lässt sich auch nicht eng um das Kabel wickeln. Manchmal verrutscht auch das Klebeband, sodass Verbindungsstellen auf dem Kabel offen liegen. Kurzschlüsse sind möglicherweise die Folge. Dagegen schmiegt sich ein Schrumpfschlauch mit geeigneter Größe nahtlos selbst um die Kabel. Der Gesamtdurchmesser wird dabei nicht wesentlich vergrößert. Doch es gibt weitere relevante Einsatzzwecke von Schrumpfschläuchen, wie der Schutz von Kabelenden. Die gängigen Einsatzmöglichkeiten haben wir Ihnen aufgelistet.

  • Kabelverbindungsstellen elektrisch isolieren.
  • Offene Kabelenden vor Berührungen schützen.
  • Kabelverbindungsstellen luft- und wasserdicht isolieren.
  • Beschädigte Isolation von Kabeln reparieren.
  • Kabel vor äußeren Umgebungseinflüssen schützen.
  • Einzelne Adern der Kabel farblich kennzeichnen.
  • Beschriftungen oder Warnhinweise anbringen.

Wie funktionieren Schrumpfschläuche?

Es handelt sich bei den Kunststoffen, die bei der Fertigung von Schrumpfschläuchen eingesetzt werden, um sog. Thermoplaste auf Basis von Polyolefin. Bestimmte Zusätze werden der Kunststoffmixtur bei der Herstellung beigemischt. Damit erhält man eine gewünschte Farbe oder bestimmte Eigenschaften wie z. B. flammhemmend. Die erwärmte Kunststoffmischung wird durch einen Extruder in eine charakteristische Schlauchform gespritzt. Man kann das mit der Herstellung von Spritzgebäck vergleichen. In dieser Situation sind Molekülketten im Kunststoff nicht vernetzt. Zudem entspricht der Schlauchdurchmesser ungefähr den Abmessungen, die im geschrumpften Zustand vorliegen. Der nächste Produktionsschritt vernetzt die losen Molekülketten durch Elektronenstrahlen. Damit bilden sie eine dreidimensionale Struktur. Anschließend wird der Schrumpfschlauch aufgeblasen und auf eine vorgegebene Größe geweitet. Dabei hängt es wesentlich von der Wandstärke und vom Material ab, wie sehr sich der vernetzte Schrumpfschlauch weiten wird. Anschließend erfolgt eine Erwärmung, die den Schrumpfschlauch wieder auf seine ursprüngliche Größe reduziert, der sogenannte heat shrink.
Schrumpfschlauchkappen bzw. Schrumpfformteile funktionieren genau wie Schrumpfschläuche, unterscheiden sich aber in ihrer Produktion. Die Vernetzung erfolgt bei Schrumpfformteilen durch chemische Zusätze. Diese sind bereits der Kunststoffrezeptur beigemischt. Produziert werden die Formteile dann im Spritzgussverfahren. Die anschließende Phase des Erweiterns und Abkühlens ist dann identisch mit der Herstellung der Schrumpfschläuche.

Wie werden Schrumpfschläuche verarbeitet?

Schrumpfschläuche gibt es mit verschiedenen Schrumpfraten. Ein Schrumpfschlauch, der seine Größe nach dem Erwärmen auf 50 % seiner ursprünglichen Größe reduziert, besitzt eine Schrumpfrate von 2:1. Daher zieht sich der Schlauch bei einer Schrumpfrate von 4:1 auf ca. 25 % zusammen. Gängige Schrumpfverhältnisse befinden sich zwischen 2:1 und 6:1. Für die Montage von Stecker gibt es besondere Schrumpfschläuche, die eine Schrumpfrate von 10:1 aufweisen. Allgemein gilt dabei: Ist das Schrumpfverhältnis höher, dann werden mehr Kabeldurchmesser mit dem Schrumpfschlauch abgedeckt.
Schrumpfschläuche können in drei verschiedene Gruppen eingeteilt werden, je nach unterschiedlicher Wandstärke. Zu beachten ist dabei, dass ein dickes Kabel und eine hohe zu erwartende mechanische Belastung eine große Wandstärke des Schrumpfschlauches erfordert. Genau deshalb unterteilt man die Schläuche in dünnwandige, mittelwandige und dickwandige Schrumpfschläuche.
Sollte zudem noch die Reparaturstelle versiegelt werden, so eignet sich hier ein Schrumpfschlauch, der mit einem Kleber auf der Innenseite versehen ist. Diese Schrumpfschläuche mit Heißkleber- oder Schmelzbeschichtung bezeichnet man auch als doppelwandige Schrumpfschläuche. Mit einer solchen zusätzlichen Verklebung sowie einer entsprechenden Versiegelung der zu reparierenden Stelle können effektiv kein Schmutz und keine Feuchtigkeit mehr eindringen.
Eine weitere Anwendung ist das Verlöten von zwei Drähten. Ein Schrumpfschlauch kann hier anschließend über die Kontaktstelle geführt bzw. geschoben werden. Zum Schrumpfen nimmt man am besten eine Heißluftpistole. Damit können die für das Schrumpfen erforderlichen Temperaturen auf jeden Fall erreicht werden. Ein handelsüblicher Haartrockner funktioniert in diesem Fall nicht. Manch ein findiger Bastler nutzt dafür einen kleinen Heißgasbrenner oder sogar ein Feuerzeug. Dabei sollte man aber beachten, dass sowohl der Schrumpfschlauch als auch die Kabelisolierungen sich nicht allzu stark erhitzen und dabei anfangen zu schmelzen. Denken Sie bei solchen Tätigkeiten immer auch an eine gute Belüftung Ihres Arbeitsplatzes.

Isolierschläuche vs. Schrumpfschläuche

In den Baumärkten oder Elektromärkten werden häufig Kunststoffschläuche angeboten, die jedoch keine Schrumpfschläuche sind. Diese sogenannten Isolierschläuche sehen den Schrumpfschläuchen häufig sehr ähnlich. Hier besteht die Gefahr der Verwechselung, wenn nicht genau auf die Produktbeschreibung oder die Bezeichnung geachtet wird. Den Unterschied zu erkennen, fällt deshalb schwer, weil Isolierschläuche genau wie auch die Schrumpfschläuche zur Bündelung von Kabeln und Litzen, für den Schutz der Kabel und zum Isolieren eingesetzt werden. Isolierschläuche werden bevorzugt in der Elektroindustrie sowie dem Maschinen- und Fahrzeugbau eingesetzt. Isolierschläuche haben im Gegensatz zu Schrumpfschläuchen keine schrumpfenden Eigenschaften. Zudem können eingezogene Litzen und Drähte bei Bedarf relativ einfach entfernt und auch schnell wieder neu eingezogen werden.
