WAGO GmbH & Co. KG 1-LeiterFederleiste Hebel 2721-1105/037-000
Produktbeschreibung
Überblick
1-Leiter-Federleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 5-polig; 100% fehlsteckgeschützt, Kodiernase; seitliche Verriegelungsklinken; 2,50 mm²; lichtgrau
Federleiste/Buchse Serie 2721, lichtgrau

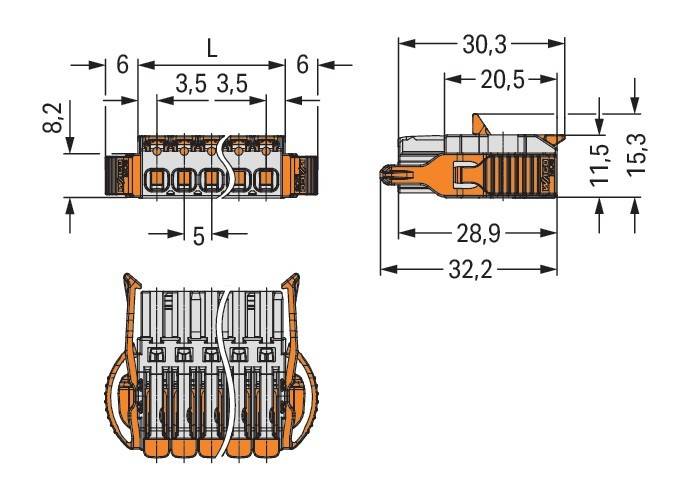

Die Federleiste/Buchse hat die Artikelnummer 2721-1105/037-000 und bietet eine saubere Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 11 bis 12 mm benötigt. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (39 x
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-LeiterFederleiste Hebel Push-inCAGECLAMP,lgr
- typ: 2721-1105/037-000
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Buchse
- polzahl: 5
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel kontakt/leiteranschluss: 180° (horizontal)
- bemessungsstrom in: 16 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..2,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- beschichtung gehäuse: unbeschichtet
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..100 °C
- schutzart (ip), montiert: IP20
