WAGO GmbH & Co. KG Leiterplattenklemme 236-507/000-008
Produktbeschreibung
Überblick
Leiterplattenklemme; 2,5 mm²; Rastermaß 7,5/7,62 mm; 7-polig; CAGE CLAMP®; Brückungsmöglichkeit; dunkelgrau
Leiterplattenklemme Serie 236 mit Rastermaß 7,5 mm

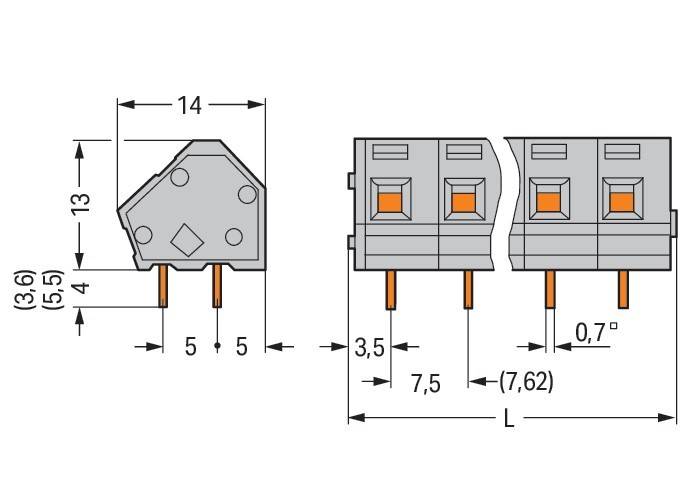

Die Leiterplattenklemme mit der Artikelnummer 236-507/000-008 ermöglicht eine einfache und sichere Verbindung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Maße (54,8 x 17 x 14) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 2,5mm², dgr
- typ: 236-507/000-008
- höhe: 13 mm
- anzahl der elektrischen anschlüsse: 7
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 24 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
