WAGO GmbH & Co. KG Leiterplattenklemme 235-106
Produktbeschreibung
Überblick
Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,81 mm; 6-polig; Push-in CAGE CLAMP®; orange
Leiterplattenklemme Serie 235 mit 0 ° Leitereinführung zur Platine

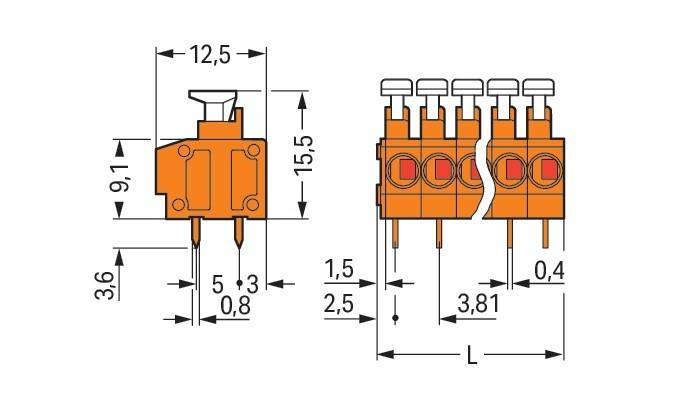

Bei dieser Leiterplattenklemme (Artikelnummer 235-106) steht ein einfacher und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (24,36 x 19,1 x 12,5) mm. Diese Leiterplattenklemme ist i
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Drücker,1,5mm²,or
- typ: 235-106
- höhe: 15,5 mm
- anzahl der elektrischen anschlüsse: 6
- anzahl der etagen: 1
- rastermaß der anschlüsse: 3,81 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,75..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: orange
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
