Beschreibung
Proportionalventilmodul
2-,3-,4-Leiter-Anschluss

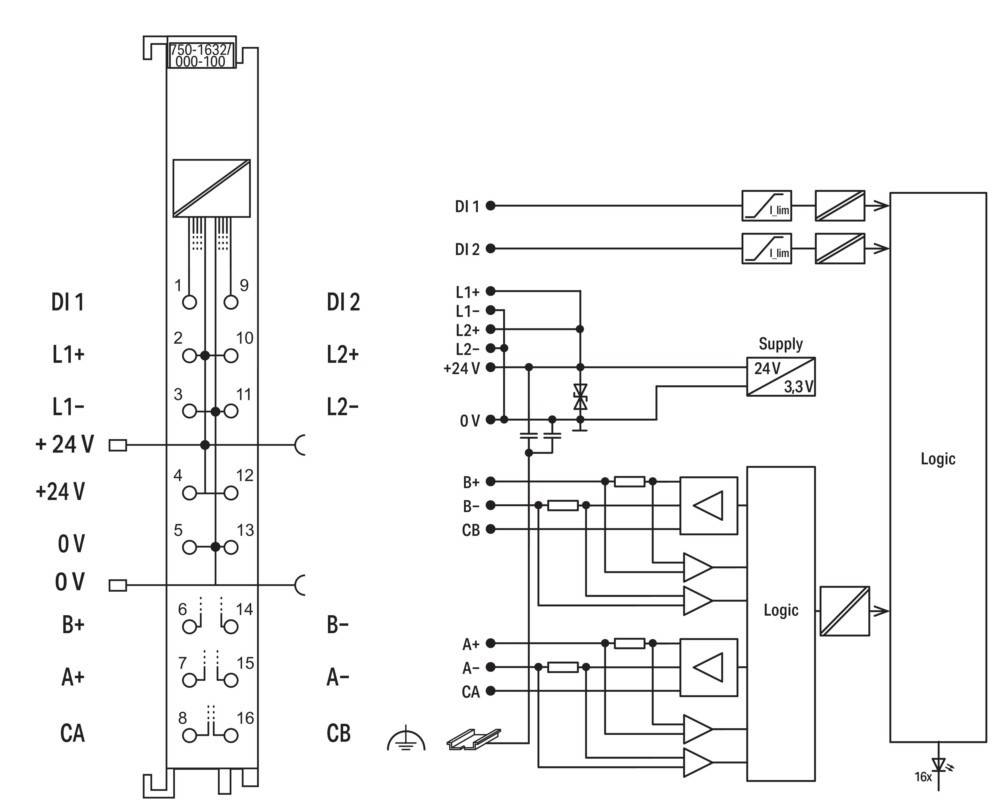

Das Proportionalventilmodul 750-1632/000-100 dient zum Ansteuern von 2 einspuligen Ventilen mit bis zu 24 V/1,6 A oder einem Ventil mit bis zu 24 V/2 A. Das Modul verfügt über 2 stromgeregelte PWM*-Ausgänge mit zuschaltbarem Dithering.
Die Ventile können unipolar oder bipolar angesteuert werden. Eine zusätzliche Betriebsart ist der Betrieb eines Ventils mit 2 unipolaren Spulen. In dieser
Betriebsart ist das Modul einkanalig und kann für einfache Anwendungen auch zweikanalig konfiguriert werden. Kennlinienanpassungen wie z. B. Nullpunktverschiebung, Knickkompensation oder Bereichsbegrenzungen sind über Parameter einstellbar.
Die Sollwertvorgabe ist über eine Skalierung und parametrierbare Anstiegs- und Abfallrampen an die Anwendung anpassbar. Zwei zusätzliche digitale Eingänge stehen z. B. für die Überwachung von Grenzwertschaltern etc. zur Verfügung. Inbetriebnahme und Anpassung der Ventilparameter können über WAGO-I/O-CHECK oder über die Steuerung durchgeführt werden.
*PWM = Pulsweitenmodulation
Eigenschaften
- Hersteller: WAGO GmbH & Co. KG
- Bezeichnung: Proportionalventilmodul 2-,3-,4-Leiter-Ans.
- Typ: 750-1632/000-100
- Versorgungsspannung bei DC: 24 V
- Spannungsart der Versorgungsspannung: DC
- Anzahl der Funktionen: 1
- Mit optischer Schnittstelle: nein
- Unterstützt Protokoll für TCP/IP: nein
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für CAN: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für MODBUS: nein
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: nein
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für SERCOS: nein
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für EtherNet/IP: nein
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für PROFIsafe: nein
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für sonstige Bussysteme: nein
- Funkstandard Bluetooth: nein
- Funkstandard WLAN 802.11: nein
- Funkstandard GPRS: nein
- Funkstandard GSM: nein
- Funkstandard UMTS: nein
- IO-Link Master: nein
- Systemkomponente: ja
- Geeignet für Zählen: nein
- Geeignet zum Wiegen: nein
- Geeignet für Temperaturregelung: nein
- Geeignet für Schweiß-Regelung: nein
- Geeignet für Druck-Regelung: ja
- Geeignet für NC: nein
